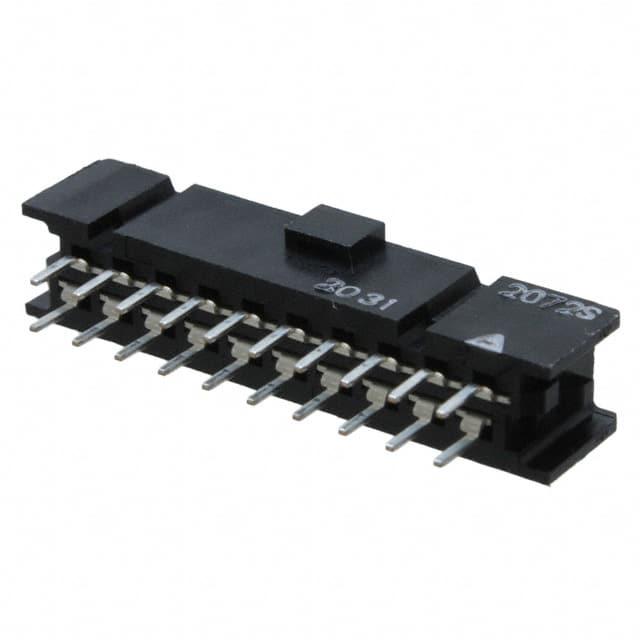

XG4H2031

厂牌: OMRON/欧姆龙
产品描述: Latch Holder,Receptacle 2.54mm 2 20pin 3A 150nm 金 黑色 通孔安装 30mm(长度)*7.1mm(高度)
供应商型号:
供应商:
标准整包数: 0
OMRON/欧姆龙 矩形连接器 - 针座 - 插座/母插口 XG4H2031

XG4H2031概述


    产品简介


    Flat Cable Connectors XG4 是一种符合军用标准(MIL标准)的电路板连接器,旨在通过改进设计来提高可靠性。这类连接器主要用于主流的电路板连接,支持多种组合,可以灵活应用于不同的布线需求。

    技术参数


    额定电流
    - XG4M: 1 A
    - XG4M-U: 3 A
    - XG4A/XG4C: 1 A
    - XG4E/XG4S: 3 A
    额定电压
    - XG4M/XG4T: 250 VAC
    - XG4A/XG4C/XG4E/XG4S/XG4H: 300 VAC
    接触电阻
    - 最大20 mΩ(在20 mV、100 mA最大条件下)
    绝缘电阻
    - 最小1,000 MΩ(在500 VDC条件下)
    耐压强度
    - 500 VAC持续1分钟(泄漏电流最大为1 mA)
    插入力
    - 每个接触点的最大插入力为1.96 N
    拔出力
    - 每个接触点的最小拔出力为0.39 N(使用测试夹具t=0.64 mm时)
    插拔次数
    - 50次
    环境温度
    - 工作温度范围:-55到105°C(低温下无冰冻)

    产品特点和优势


    - 可靠性和耐用性:通过改进的设计提高了产品的整体可靠性,适用于各种严苛的应用环境。
    - 空间节省:提供紧凑型的盒式插头(XG4C),便于空间有限的应用场合。
    - 多样的组合方式:可以配合多种类型的插头和插座进行无限组合,如XG-5 IDC连接器、XG8原始插头等。
    - 锁定机制:提供锁杠杆用于原装插头(XG8)和盒式插头(XG4C)的锁定。
    - 符合标准:产品符合MIL标准(MIL-C-83503)和UL标准(文件号E103202,所有XG4型号除外那些带有XG4U的)。
    - 环保:产品符合RoHS标准。

    应用案例和使用建议


    应用场景
    - 电信设备:如路由器和交换机中的内部接线。
    - 工业自动化:如机器人控制系统的布线。
    - 消费电子:如智能家居设备中的柔性电缆连接。
    使用建议
    - 安装:确保在焊接前将电路板固定好,以避免松动。
    - 焊接条件:自动化焊接条件为250 ±5°C的焊接温度,持续时间不超过5 ± 1秒。
    - 连接操作:在操作锁杠杆时不要超过其活动范围,也不要使用工具,以免损坏连接器。

    兼容性和支持


    - 兼容性:本系列产品与多种扁平电缆(如UL2651、UL20012、UL20028)兼容。
    - 厂商支持:产品手册提供了详细的安装和使用指南,厂商通常也提供技术支持和售后服务。

    常见问题与解决方案


    问题1
    Q: 如何确保连接器正确安装?
    A: 在安装前务必用螺丝固定好电路板,然后按照产品手册的指引进行安装。
    问题2
    Q: 在操作锁杠杆时需要注意什么?
    A: 不要强行超过锁杠杆的活动范围,也不要使用工具,直接用手操作即可。
    问题3
    Q: 如何保证连接器的电气性能?
    A: 定期检查连接器的状态,确保没有松动或损坏,并遵循制造商的焊接条件。

    总结和推荐


    Flat Cable Connectors XG4 是一款功能强大且用途广泛的电路板连接器,适用于多种应用场景。凭借其高可靠性、空间节约设计和多样的组合方式,使其在市场上具有较高的竞争力。对于需要灵活布线和高性能连接器的应用来说,XG4系列产品是一个理想的选择。推荐使用本产品以提升电路板的连接效率和稳定性。

XG4H2031参数

参数
颜色 黑色
额定电流 3A
针脚数 20pin
触头镀层厚度 - 配接 150nm
间距-配接 2.54mm
排数 2
防护等级 -
触头镀层 - 配接
类型 Latch Holder,Receptacle
长*宽*高 30mm(长度)*7.1mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 盒装,散装

XG4H2031厂商介绍

OMRON(欧姆龙)是一家全球知名的自动化控制及电子设备制造商,总部位于日本。公司成立于1933年,由立石一真创立,最初以生产定时器和保护继电器起家。OMRON的产品广泛应用于工业自动化、医疗设备、社会基础设施等领域。

OMRON的主营产品分类包括:
1. 控制设备:如PLC(可编程逻辑控制器)、传感器、控制器等。
2. 组件:如继电器、开关、连接器等。
3. 医疗设备:如血压计、体温计、血糖仪等。
4. 社会基础设施:如交通信号控制系统、能源管理系统等。

OMRON的优势在于:
1. 技术创新:OMRON在自动化控制和电子设备领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:OMRON的产品以高品质著称,严格遵循国际标准进行生产和检测。
3. 全球布局:OMRON在全球设有多个研发中心和生产基地,能够快速响应各地市场需求。
4. 客户服务:OMRON提供全方位的技术支持和售后服务,帮助客户解决实际问题。

XG4H2031数据手册

厂牌 PDF简要描述 下载
OMRON/欧姆龙 矩形连接器 - 针座 - 插座/母插口 OMRON/欧姆龙 XG4H2031 XG4H2031数据手册

XG4H2031封装设计

查看详情并下载
Symbol
Footprint
3D Model
