首页  >  产品百科  >  VX-5-1C23

VX-5-1C23

产品分类: 限位开关
厂牌: OMRON/欧姆龙
产品描述: Omron 微动开关, 引脚柱塞类型, 翼片端, 触点额定电流 5 A @ 250 V 交流, 单刀双掷
供应商型号: 6866998
供应商: 欧时
标准整包数: 1

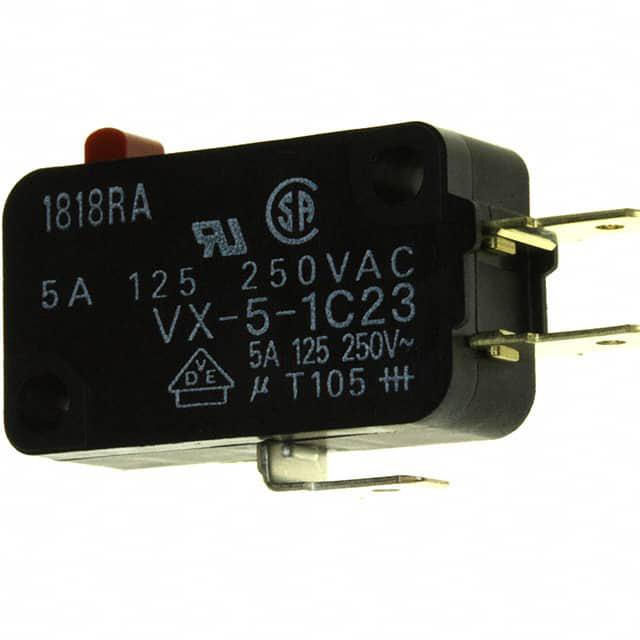

OMRON/欧姆龙 限位开关 VX-5-1C23

VX-5-1C23概述

    VX Miniature Basic Switch 技术手册

    产品简介


    VX系列微型基本开关是专为需要低操作力和高接触可靠性的应用而设计的。该系列产品具有多种型号,涵盖了微负载到5A切换电流的应用范围。与传统的V系列微型基本开关相比,该系列产品保持了相同的形状,同时具备更独特的内部机制,确保即使在微负载操作中也能保证高接触可靠性。该系列产品符合RoHS标准,适用于检测轻质物体的应用。

    技术参数


    - 额定值:
    - 交流电压:250VAC,5A
    - 直流电压:30VDC,0.1A
    - 操作力:
    - 针状触杆:0.25N(25gf),0.49N(50gf)
    - 短铰链杠杆:0.49N(50gf)
    - 其他杠杆:0.29N(30gf),0.59N(60gf)
    - 接触形式:
    - 单极双掷(SPDT)
    - 单极单掷常闭(SPST-NC)
    - 单极单掷常开(SPST-NO)
    - 终端类型:
    - 焊接端子(A)
    - 快速连接终端(C2)
    - 工作环境:
    - 工作温度:-25°C至105°C
    - 工作湿度:最大85%(5°C至35°C)

    产品特点和优势


    1. 高接触可靠性:独特的内部机构确保即使在微负载操作中也能保持高接触可靠性。
    2. 广泛的应用范围:额定电流覆盖从微负载到5A的范围,适用于各种不同的应用场合。
    3. 多种选择:提供不同类型的杠杆和接触形式,以满足多样化的应用需求。
    4. 符合环保标准:符合RoHS标准,适合环保要求高的应用场合。

    应用案例和使用建议


    - 应用场景:适用于检测轻质物体、家用电器、办公自动化设备等。
    - 使用建议:
    - 确保操作时不要施加过大的冲击力,以免损坏内部组件。
    - 在焊接过程中注意控制焊接温度和时间,避免焊接后立即施加外力。
    - 安装时使用M3螺钉固定,扭矩应在0.39至0.59N·m之间。
    - 对于微负载电路,考虑增加接触保护电路,以防电涌电流导致接触磨损和降低耐用性。

    兼容性和支持


    - 兼容性:VX系列微型基本开关与其他标准电气元件兼容,可以方便地集成到现有的电气系统中。
    - 厂商支持:如有需要,可咨询OMRON代表,获得进一步的技术支持和维护服务。

    常见问题与解决方案


    - Q: 如何正确焊接终端?
    - A: 使用250至350°C的焊接铁,在5秒内完成焊接,焊接后不要立即施加外部力量。使用最小量的焊剂,避免焊剂渗透到开关内部。
    - Q: 如何安装杠杆?
    - A: 确保杠杆不会对开关产生不必要的压力,安装时尽量减少杠杆的重量作用在开关上。
    - Q: 如何避免微负载电路的接触磨损?
    - A: 使用专用的微负载模型,如果电涌电流发生,建议增加接触保护电路。

    总结和推荐


    VX系列微型基本开关凭借其高接触可靠性和广泛的适用范围,成为众多应用场合的理想选择。它不仅能够满足微负载操作的需求,还能应对高达5A的电流切换。总体来说,该系列产品在市场上具有很强的竞争力,强烈推荐在需要高可靠性和多样性的应用场景中使用。

VX-5-1C23参数

参数
执行器角度 -
电流额定值 5A
电气寿命 500000Cycles
机械寿命 50000000Cycles
最小行程 1mm
操作力 0.5N
开关功能 On-Mom
开关配置 SPDT
通用封装 SPDT
安装方式 底座安装
零件状态 在售
包装方式 托盘

VX-5-1C23厂商介绍

OMRON(欧姆龙)是一家全球知名的自动化控制及电子设备制造商,总部位于日本。公司成立于1933年,由立石一真创立,最初以生产定时器和保护继电器起家。OMRON的产品广泛应用于工业自动化、医疗设备、社会基础设施等领域。

OMRON的主营产品分类包括:
1. 控制设备:如PLC(可编程逻辑控制器)、传感器、控制器等。
2. 组件:如继电器、开关、连接器等。
3. 医疗设备:如血压计、体温计、血糖仪等。
4. 社会基础设施:如交通信号控制系统、能源管理系统等。

OMRON的优势在于:
1. 技术创新:OMRON在自动化控制和电子设备领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:OMRON的产品以高品质著称,严格遵循国际标准进行生产和检测。
3. 全球布局:OMRON在全球设有多个研发中心和生产基地,能够快速响应各地市场需求。
4. 客户服务:OMRON提供全方位的技术支持和售后服务,帮助客户解决实际问题。

VX-5-1C23数据手册

厂牌 PDF简要描述 下载
OMRON/欧姆龙 限位开关 OMRON/欧姆龙 VX-5-1C23 VX-5-1C23数据手册

VX-5-1C23封装设计

查看详情并下载
Symbol
Footprint
3D Model
