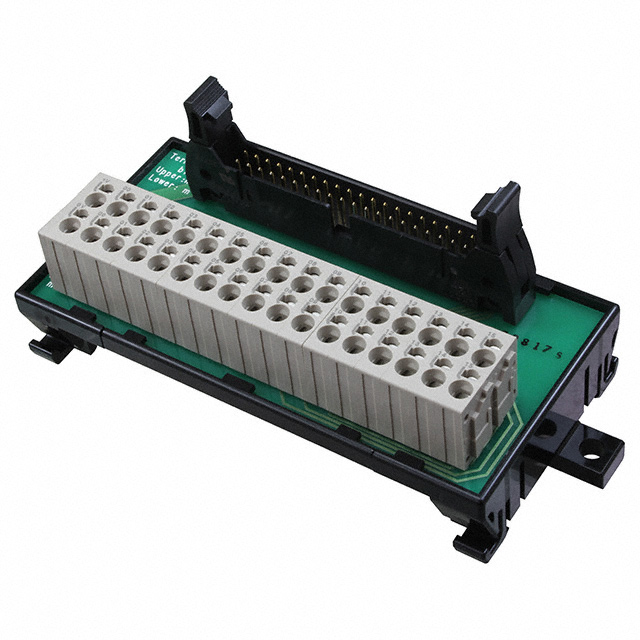

XW2R-P34G-C4

产品分类: 接线板-接口模块
厂牌: OMRON/欧姆龙
产品描述: Omron 端子排 DIN 导轨接线端子块, 用于cs 系列输入 / 输出装置
供应商型号: Z10168-ND
供应商: Digi-Key
标准整包数: 1
OMRON/欧姆龙 接线板-接口模块 XW2R-P34G-C4

XW2R-P34G-C4概述

    XW2R 系列连接器-端子块转换单元技术手册

    1. 产品简介


    XW2R系列连接器-端子块转换单元是专为简化自动化控制系统中的接线设计的高级产品。它具有多种型号,适用于不同类型的控制器,如OMRON和三菱PLC(可编程逻辑控制器)。这款转换单元凭借其紧凑的设计和简便的操作,已成为许多工业控制领域的理想选择。

    2. 技术参数


    以下是XW2R系列转换单元的技术参数概览:
    - 电流: 每个信号端口最大0.5A,共用端口最大4A
    - 电压: 24V DC
    - 绝缘电阻: 500V DC下最小100MΩ
    - 耐压强度: 500V AC 1分钟内最大漏电电流1mA
    - 工作温度范围: 0°C至55°C
    - 适用导线尺寸:
    - OMRON PLC型号:AWG 22到16(杆式终端),AWG 26到16(绞合或实心线)
    - 三菱PLC型号:AWG 24到14(杆式终端),AWG 28到14(绞合或实心线)

    3. 产品特点和优势


    XW2R系列连接器-端子块转换单元的主要优势如下:
    - 紧凑设计: 具有所需数量的极点,从而实现更小的体积。
    - 多型号支持: 支持广泛的应用场景,包括OMRON和三菱PLC。
    - 简易连接: 使用弹簧夹终端,简化接线操作。
    - 智能特性: 针对特定PLC的接线模式减少检查信号布局的工作量。
    - 广泛兼容: 适用于各种型号的PLC,提供广泛的输入输出选项。

    4. 应用案例和使用建议


    XW2R系列连接器-端子块转换单元广泛应用于各类自动化控制系统中。例如,在一些自动化生产线中,它可以用来连接32点或64点输入/输出单元。以下是一些具体的应用实例:
    - CJ1W-ID231: 用于32点输入单元。
    - CJ1W-OD231: 用于32点输出单元。
    对于这类应用场景,我们建议在安装过程中确保正确使用螺钉扭紧扭矩(0.5 N·m),以避免松动造成的故障。此外,定期检查连接器的状态,确保系统的稳定运行。

    5. 兼容性和支持


    XW2R系列连接器-端子块转换单元具备良好的兼容性,适用于不同品牌的PLC,如OMRON和三菱。厂商提供了详细的技术文档和支持服务,帮助用户在安装和使用过程中解决问题。

    6. 常见问题与解决方案


    以下是用户可能会遇到的一些常见问题及解决方案:
    - 问题: 连接器难以插入导线。
    - 解决方案: 确保使用正确的剥线长度(7 mm或9 mm)。

    - 问题: 连接不稳定。
    - 解决方案: 检查螺钉是否已正确扭紧,使用规定的扭紧扭矩(0.5 N·m)。

    7. 总结和推荐


    XW2R系列连接器-端子块转换单元凭借其紧凑设计、简单操作和广泛的应用场景,成为一款非常出色的电子元器件。它能够显著简化接线操作,提高系统效率,降低故障率。因此,我们强烈推荐该产品用于各类自动化控制系统中。
    如果您有任何疑问或需要进一步的技术支持,请联系我们的客户服务团队。

XW2R-P34G-C4参数

参数
长*宽*高 130.71mm*50mm*33.4mm
安装方式 DIN导轨安装,弹簧安装
零件状态 在售
包装方式 散装

XW2R-P34G-C4厂商介绍

OMRON(欧姆龙)是一家全球知名的自动化控制及电子设备制造商,总部位于日本。公司成立于1933年,由立石一真创立,最初以生产定时器和保护继电器起家。OMRON的产品广泛应用于工业自动化、医疗设备、社会基础设施等领域。

OMRON的主营产品分类包括:
1. 控制设备:如PLC(可编程逻辑控制器)、传感器、控制器等。
2. 组件:如继电器、开关、连接器等。
3. 医疗设备:如血压计、体温计、血糖仪等。
4. 社会基础设施:如交通信号控制系统、能源管理系统等。

OMRON的优势在于:
1. 技术创新:OMRON在自动化控制和电子设备领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:OMRON的产品以高品质著称,严格遵循国际标准进行生产和检测。
3. 全球布局:OMRON在全球设有多个研发中心和生产基地,能够快速响应各地市场需求。
4. 客户服务:OMRON提供全方位的技术支持和售后服务,帮助客户解决实际问题。

XW2R-P34G-C4数据手册

厂牌 PDF简要描述 下载
OMRON/欧姆龙 接线板-接口模块 OMRON/欧姆龙 XW2R-P34G-C4 XW2R-P34G-C4数据手册

XW2R-P34G-C4封装设计

查看详情并下载
Symbol
Footprint
3D Model
