XS5H-D421-D80-F

产品分类: 圆形线缆
厂牌: OMRON/欧姆龙
产品描述: Omron 传感器执行器电缆, XS5系列, 4芯, M12转无终端接头
供应商型号: 569934
供应商: 海外现货
标准整包数: 1

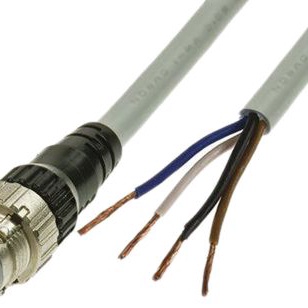

OMRON/欧姆龙 圆形线缆 XS5H-D421-D80-F

XS5H-D421-D80-F概述

    Round Water-resistant Connectors (M12 Smartclick) — XS5

    产品简介


    Round Water-resistant Connectors (M12 Smartclick),型号为XS5,是一种设计用于简化安装工作的圆形防水快速连接器。这些连接器兼容M12标准接口,广泛应用于机器人技术、自动化控制系统及工业设备等领域。

    技术参数


    主要性能指标
    - 额定电流:4 A
    - 额定电压:250 VDC
    - 接触电阻(连接器):最大40 mΩ(20 mV最大,100 mA最大)
    - 绝缘电阻:最小1,000 MΩ(直流500 V条件下)
    - 耐压强度(连接器):1,500 VAC持续1分钟(泄漏电流最大1 mA)
    使用条件
    - 工作温度范围:-25至70°C
    - 环境湿度范围:20%至85%
    - 插拔次数:至少50次
    - 拉伸和扭转测试:拉伸力100 N/15秒,扭转力1 N·m/15秒
    - 防护等级:IP67
    - 电缆弯曲半径:大于等于40 mm
    连接方式
    提供多种端子连接方式,包括:
    - IDC(绝缘位移接触)
    - 压接
    - 焊接
    - 螺纹固定

    产品特点和优势


    1. 易于安装:只需插入连接器并旋转约1/8圈即可锁定,操作简单快捷。
    2. 高可靠性:即使在振动环境下也不易松动,避免了定期紧固的需求。
    3. 兼容性强:可与M12螺纹传感器和执行器连接,适用于各种组合。
    4. 保护等级:达到IP67防护等级,适合严苛的工业环境。
    5. 多样性:四种装配连接器类型可供选择,适应不同应用需求。

    应用案例和使用建议


    应用案例
    - 机器人技术:由于出色的防水防尘性能,XS5适用于高湿度或液体环境下的机器人系统。
    - 工业自动化:适用于复杂机械装置和自动生产线上的电气连接。
    使用建议
    - 在操作前,请确认连接器未暴露于水分或切割油环境中。
    - 定期检查连接器连接是否牢固,特别是在高振动环境下。
    - 使用适当的工具进行连接,避免使用尖锐工具导致损坏。

    兼容性和支持


    - 与标准M12尺寸的螺纹连接器相兼容。
    - 由制造商提供技术支持和保修服务。
    - 支持多种电缆连接方向和长度,包括直角和直通式。

    常见问题与解决方案


    常见问题
    1. 连接器连接不稳定
    - 解决方案:确保在连接前电缆完全干燥且无杂质;检查锁紧扭矩是否达到规定值(0.39至0.49 N·m)。
    2. 连接器无法拔出
    - 解决方案:适当施加压力直至拔出,不要强行拉扯以免损坏插头。

    总结和推荐


    综合评价
    - 优点:易于安装,可靠的锁紧机制,多样化的连接选项,卓越的防护等级。
    - 适用场景:广泛适用于机器人技术和自动化控制系统的各种电气连接。
    推荐结论
    综上所述,Round Water-resistant Connectors (M12 Smartclick) 是一款极具市场竞争力的产品,适用于需要高度可靠性和简易安装的场合。推荐在相关领域内优先考虑使用此产品。

XS5H-D421-D80-F参数

参数
6.56' (2.00m)
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 散装

XS5H-D421-D80-F厂商介绍

OMRON(欧姆龙)是一家全球知名的自动化控制及电子设备制造商,总部位于日本。公司成立于1933年,由立石一真创立,最初以生产定时器和保护继电器起家。OMRON的产品广泛应用于工业自动化、医疗设备、社会基础设施等领域。

OMRON的主营产品分类包括:
1. 控制设备:如PLC(可编程逻辑控制器)、传感器、控制器等。
2. 组件:如继电器、开关、连接器等。
3. 医疗设备:如血压计、体温计、血糖仪等。
4. 社会基础设施:如交通信号控制系统、能源管理系统等。

OMRON的优势在于:
1. 技术创新:OMRON在自动化控制和电子设备领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:OMRON的产品以高品质著称,严格遵循国际标准进行生产和检测。
3. 全球布局:OMRON在全球设有多个研发中心和生产基地,能够快速响应各地市场需求。
4. 客户服务:OMRON提供全方位的技术支持和售后服务,帮助客户解决实际问题。

XS5H-D421-D80-F数据手册

厂牌 PDF简要描述 下载
OMRON/欧姆龙 圆形线缆 OMRON/欧姆龙 XS5H-D421-D80-F XS5H-D421-D80-F数据手册

XS5H-D421-D80-F封装设计

查看详情并下载
Symbol
Footprint
3D Model
