XC5A-3222

产品分类: 背板连接器 - DIN 41612
厂牌: OMRON/欧姆龙
产品描述: Conn DIN 41612 PL 32 POS 2.54mm Solder RA Thru-Hole
供应商型号: UNP-XC5A-3222
供应商: 海外现货
标准整包数: 1

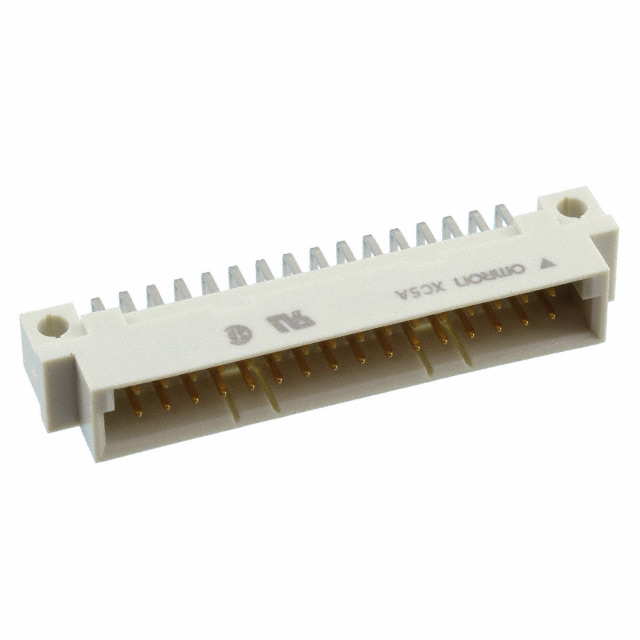

OMRON/欧姆龙 背板连接器 - DIN 41612 XC5A-3222

XC5A-3222概述

    DIN Twin-contact Connectors XC5:可靠且高效的电气连接解决方案

    产品简介


    DIN Twin-contact Connectors XC5是一系列遵循UL/CSA标准的多用途DIN连接器。这些连接器通过在标准DIN连接器的基础上增加了触点数量来增强可靠性并降低成本。XC5连接器适用于多种工业应用,如自动化设备、工业控制、通信设备等,能够提供高效稳定的电连接解决方案。

    技术参数


    XC5连接器的技术规格如下:
    - 额定电流:2 A
    - 额定电压:300 VAC
    - 接触电阻:最大20 mΩ(20 mV, 100 mA)
    - 绝缘电阻:最小10^6 MΩ(100 VDC)
    - 耐压强度:1000 VAC持续1分钟(泄漏电流:最大1 mA)
    - 总插入力:每触点最大0.59 N
    - 拔出力:每触点最小0.15 N
    - 插入寿命:最多可达200次
    - 工作温度范围:操作环境-55至125°C(无冰冻条件)

    产品特点和优势


    XC5连接器采用双触点系统,确保高可靠性与低成本,其低插入力的设计得益于有限元分析技术(FEM)。相比普通DIN连接器,XC5能够在保持原有特性的基础上提供更多触点,以满足多样化的应用需求。此外,它还具备罗氏合规性(RoHS),符合全球环保标准。

    应用案例和使用建议


    XC5连接器适用于需要高频、高可靠性连接的应用场景。例如,在自动化生产线中,XC5连接器可以作为控制系统与执行机构之间的桥梁,确保信号传输的稳定性。使用建议包括在安装时确保连接器与配对插座对齐,并定期检查以保证良好接触。对于高振动或高温环境,建议采用适当的固定措施并定期维护。

    兼容性和支持


    XC5连接器可与欧姆龙XC6系列连接器兼容,便于现有系统的升级或扩展。欧姆龙公司为客户提供全面的技术支持与售后服务,包括但不限于产品咨询、故障诊断及维修服务。针对特殊需求,客户还可联系代表讨论非标准镀层规格定制事宜。

    常见问题与解决方案


    1. 问题:接触不良
    解决方案:清洁插针和插座,确保两者干净且正确对接。

    2. 问题:温度过高导致损坏
    解决方案:选择适合工作温度范围的产品,并在必要时采取散热措施。

    3. 问题:插入困难
    解决方案:确认正确的插入方向,并避免过度用力。

    总结和推荐


    DIN Twin-contact Connectors XC5凭借其优异的技术性能和广泛的应用范围,在市场上展现出强大的竞争力。其独特的双触点设计、高性能指标及良好的性价比使其成为各种复杂应用场景的理想选择。鉴于以上因素,强烈推荐在需要高效稳定电连接的场合使用此款连接器。

XC5A-3222参数

参数
长*宽*高 53.2mm(长度)*15.18mm(高度)
安装方式 通孔安装
应用等级 工业级
零件状态 在售
包装方式 散装

XC5A-3222厂商介绍

OMRON(欧姆龙)是一家全球知名的自动化控制及电子设备制造商,总部位于日本。公司成立于1933年,由立石一真创立,最初以生产定时器和保护继电器起家。OMRON的产品广泛应用于工业自动化、医疗设备、社会基础设施等领域。

OMRON的主营产品分类包括:
1. 控制设备:如PLC(可编程逻辑控制器)、传感器、控制器等。
2. 组件:如继电器、开关、连接器等。
3. 医疗设备:如血压计、体温计、血糖仪等。
4. 社会基础设施:如交通信号控制系统、能源管理系统等。

OMRON的优势在于:
1. 技术创新:OMRON在自动化控制和电子设备领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:OMRON的产品以高品质著称,严格遵循国际标准进行生产和检测。
3. 全球布局:OMRON在全球设有多个研发中心和生产基地,能够快速响应各地市场需求。
4. 客户服务:OMRON提供全方位的技术支持和售后服务,帮助客户解决实际问题。

XC5A-3222数据手册

厂牌 PDF简要描述 下载
OMRON/欧姆龙 背板连接器 - DIN 41612 OMRON/欧姆龙 XC5A-3222 XC5A-3222数据手册

XC5A-3222封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 2.604 ¥ 22.0038
库存: 2287
起订量: 5 增量: 1
交货地:
最小起订量为:1
合计: ¥ 22
直接购买
加入购物车
