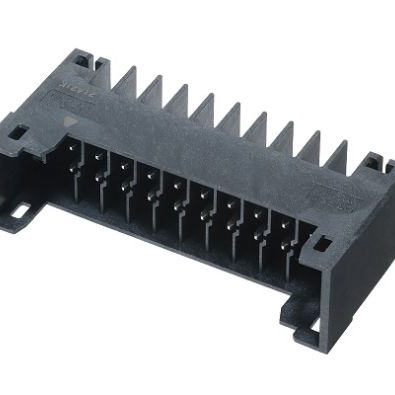

XW4M-20D2-H1DS

厂牌: OMRON/欧姆龙
产品描述:
供应商型号: CSJ-ST68289919
供应商: 海外现货
标准整包数: 1
OMRON/欧姆龙 接线座- 接头/插头和插口 XW4M-20D2-H1DS

XW4M-20D2-H1DS概述

    # 3.5mm-Pitch Push-in Terminal Block PCB Connectors 技术手册

    产品简介


    3.5mm-pitch Push-in Terminal Block PCB Connectors(推入式接线端子)是一种用于印刷电路板(PCB)连接器的产品。它们的主要功能是通过改善插入和拆卸效率来提高电缆布线的便利性。这些终端块适用于各种工业和电子产品中,能够显著提升连接器的插入和移除效率及布线效率。

    技术参数


    基本规格
    - 接触可靠性:采用独特的接合结构,实现高效插入和拆卸。
    - 环境适应性:适合回流焊安装,且能承受宽温度范围。
    - 尺寸标识:插头顶面标有标准引脚编号,无需额外空间用于引脚识别。
    电气特性
    - 额定电压(IEC):160 V
    - 额定电流(IEC):8 A
    - 绝缘耐压:1,600 VAC 1分钟(泄漏电流≤1mA)
    - 适用导线:实心导线和绞线(0.2mm²至1.5mm²),带或不带塑料套管
    - 插拔次数:可达100次
    工作环境
    - 工作温度范围:-40°C至100°C
    - 存储温度范围:-40°C至70°C
    - 湿度范围:5%至85% RH(工作);5%至70% RH(存储)

    产品特点和优势


    - 高效的插入和拆卸:通过独特的接合结构,提升连接器检查、组装和维护的效率。
    - 适用于回流焊接:提供更好的热稳定性,适合表面贴装技术(SMT)。
    - 易于识别的引脚编号:无需在PCB上额外标注引脚位置,简化布线过程。
    - 方便的固定机制:设计确保在操作过程中保持固定,减少人为错误。
    - 防误插设计:可选配编码键以防止错误连接。

    应用案例和使用建议


    应用案例
    这些终端块广泛应用于工业自动化设备、电力系统、通信设备等领域。例如,在智能工厂中,它们可以用于连接传感器和执行器,确保高效的数据传输和控制信号传递。
    使用建议
    - 在安装过程中,要严格按照制造商提供的工具进行操作,以保证最佳的电气性能和机械强度。
    - 进行焊接时,注意温度控制,避免过度加热导致材料损坏。

    兼容性和支持


    - 与多种标准兼容:包括UL1059、CSA(C22.2 No.158)和IEC 60947-7-4。
    - 供应商支持:包括制造商提供的详细说明文档和技术支持服务。

    常见问题与解决方案


    常见问题
    1. 如何防止错误插入?
    - 解决方案:使用配套的编码键,确保正确方向插入。
    2. 如何确保焊接质量?
    - 解决方案:遵循推荐的回流焊接条件,注意焊接温度和时间。
    3. 如何避免接触不良?
    - 解决方案:确保电线插入深度足够,避免过短或过长。

    总结和推荐



    总结


    这款3.5mm-pitch Push-in Terminal Block PCB Connectors以其高效便捷的操作、优秀的电气性能和宽泛的工作环境而著称。它不仅提升了连接器的组装效率,还具备良好的机械稳定性和电气可靠性。
    推荐
    强烈推荐此产品给需要高效、可靠连接解决方案的工程师和设计师。无论是工业自动化、电力系统还是通信设备,这款终端块都能提供出色的性能和便利性。

XW4M-20D2-H1DS参数

参数
安装方式 通孔安装
零件状态 在售
包装方式 托盘

XW4M-20D2-H1DS厂商介绍

OMRON(欧姆龙)是一家全球知名的自动化控制及电子设备制造商,总部位于日本。公司成立于1933年,由立石一真创立,最初以生产定时器和保护继电器起家。OMRON的产品广泛应用于工业自动化、医疗设备、社会基础设施等领域。

OMRON的主营产品分类包括:
1. 控制设备:如PLC(可编程逻辑控制器)、传感器、控制器等。
2. 组件:如继电器、开关、连接器等。
3. 医疗设备:如血压计、体温计、血糖仪等。
4. 社会基础设施:如交通信号控制系统、能源管理系统等。

OMRON的优势在于:
1. 技术创新:OMRON在自动化控制和电子设备领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:OMRON的产品以高品质著称,严格遵循国际标准进行生产和检测。
3. 全球布局:OMRON在全球设有多个研发中心和生产基地,能够快速响应各地市场需求。
4. 客户服务:OMRON提供全方位的技术支持和售后服务,帮助客户解决实际问题。

XW4M-20D2-H1DS数据手册

厂牌 PDF简要描述 下载
OMRON/欧姆龙 接线座- 接头/插头和插口 OMRON/欧姆龙 XW4M-20D2-H1DS XW4M-20D2-H1DS数据手册

XW4M-20D2-H1DS封装设计

查看详情并下载
Symbol
Footprint
3D Model
