D2D-1100

产品分类: 限位开关
厂牌: OMRON/欧姆龙
产品描述: Omron 联锁开关, 单刀双掷触点配置, 柱塞类型, 触点额定电流 16 A @ 250 V 交流
供应商型号: 6867648
供应商: 海外现货
标准整包数: 5

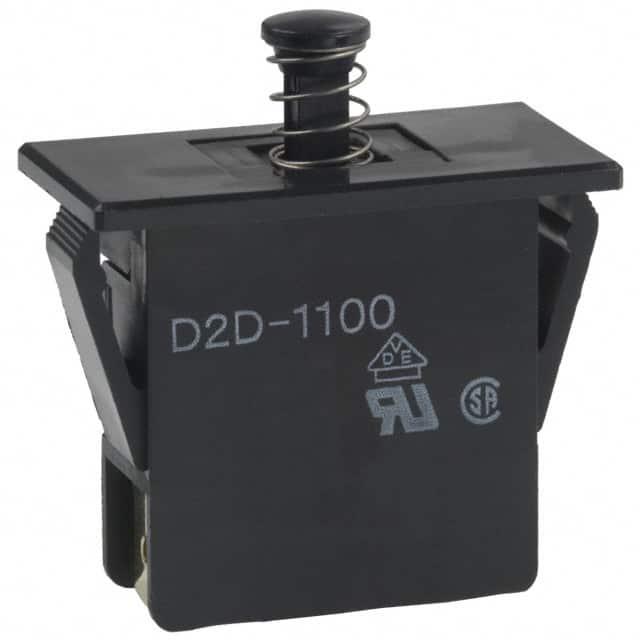

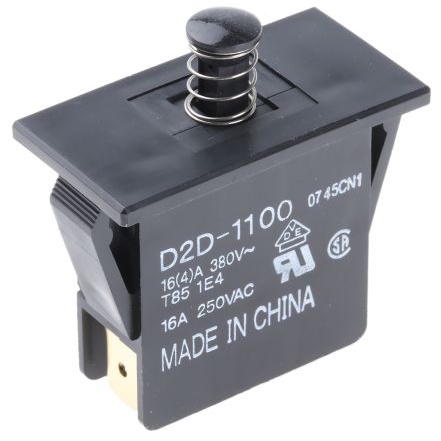

OMRON/欧姆龙 限位开关 D2D-1100

D2D-1100概述

    D2D Power/Door Switch 技术手册

    1. 产品简介


    D2D Power/Door Switch 是一款门互锁电源开关,设计用于安全操作和高效维护。它具有3毫米的最小接触间隙,确保在断开时不会产生电弧火花。此外,该开关采用双回弹弹簧机制和直接驱动正触点打开功能,确保在任何情况下都能可靠断开电路。
    主要功能:
    - 最小接触间隙:3毫米,保证安全断开。
    - 双回弹弹簧:防止单个弹簧损坏后导致开关故障。
    - 直接驱动正触点打开:即使在接触焊接情况下也能有效断开电路。
    应用领域:
    - 适用于各种工业机械和设备的门互锁系统。
    - 用于需要频繁维护和操作的自动化生产线。

    2. 技术参数


    | 参数 | 规格 |

    | 额定电压 | 250 VAC(标准型号)
    125 VAC |
    | 额定电流 | 16 A(标准型号)
    10 A(拉拔锁定型号) |
    | 接触形式 | SPST-NO+SPST-NC
    SPST-NO
    SPST-NC
    DPST-NO+SPST-NC
    DPST-NO |
    | 最小适用负载 | 5 VDC 160mA |
    | 操作频率 | 30 次/分钟 |
    | 绝缘电阻 | 100 MΩ(500 VDC) |
    | 耐压能力 | 2000 VAC/50Hz(同极间) |
    | 温度范围 | -25°C 到 +85°C |
    | 湿度范围 | 85%(+5°C 到 +35°C) |

    3. 产品特点和优势


    - 安全考虑:双回弹弹簧和直接驱动正触点打开功能确保高可靠性。
    - 易于维护:提供拉拔锁定型号,便于在维护期间进行检查和维修。
    - 符合RoHS标准:环保材料,适用于各种应用场景。

    4. 应用案例和使用建议


    应用场景:
    - 在机械设备的门互锁系统中使用,当门关闭时,可以自动接通电源;门打开时,自动断开电源,确保安全。
    使用建议:
    - 确保正确安装M4螺丝,拧紧扭矩为0.49到0.69 N·m。
    - 连接快速插接端子时,使用套筒插座,并保持垂直插入,避免外部力造成的变形。
    - 根据应用要求选择合适的接触形式和额定电流。

    5. 兼容性和支持


    兼容性:
    - 可与不同类型的快速插接端子配套使用,确保与现有设备的兼容性。
    支持:
    - 厂商提供详细的安装指导和技术支持,确保客户能够正确安装和使用产品。

    6. 常见问题与解决方案


    - 问题:接触电阻过高。
    - 解决方案:清洁接触面,确保无污垢和氧化层。
    - 问题:耐压能力不足。
    - 解决方案:检查安装是否正确,确保所有连接牢固。

    7. 总结和推荐


    综述:
    - D2D Power/Door Switch 提供了高安全性和可靠性,特别适合于需要频繁维护和安全控制的应用场景。
    - 其双回弹弹簧和直接驱动正触点打开功能,确保了在各种条件下的稳定运行。
    推荐:
    - 强烈推荐使用该产品,特别是在需要高安全性和可靠性的工业机械和设备中。
    以上是D2D Power/Door Switch的技术手册概述,希望这些信息对您有所帮助。

D2D-1100参数

参数
最小行程 2.3mm
操作力 3N
开关功能 On-Mom
开关配置 SPDT (DB/DM)
执行器角度 -
电流额定值 16A
电气寿命 100000Cycles
机械寿命 10000000Cycles
长*宽*高 40mm*21.2mm*13mm
安装方式 卡入式安装,按扣安装,面板安装
应用等级 工业级
零件状态 在售
包装方式 散装

D2D-1100厂商介绍

OMRON(欧姆龙)是一家全球知名的自动化控制及电子设备制造商,总部位于日本。公司成立于1933年,由立石一真创立,最初以生产定时器和保护继电器起家。OMRON的产品广泛应用于工业自动化、医疗设备、社会基础设施等领域。

OMRON的主营产品分类包括:
1. 控制设备:如PLC(可编程逻辑控制器)、传感器、控制器等。
2. 组件:如继电器、开关、连接器等。
3. 医疗设备:如血压计、体温计、血糖仪等。
4. 社会基础设施:如交通信号控制系统、能源管理系统等。

OMRON的优势在于:
1. 技术创新:OMRON在自动化控制和电子设备领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:OMRON的产品以高品质著称,严格遵循国际标准进行生产和检测。
3. 全球布局:OMRON在全球设有多个研发中心和生产基地,能够快速响应各地市场需求。
4. 客户服务:OMRON提供全方位的技术支持和售后服务,帮助客户解决实际问题。

D2D-1100数据手册

厂牌 PDF简要描述 下载
OMRON/欧姆龙 限位开关 OMRON/欧姆龙 D2D-1100 D2D-1100数据手册

D2D-1100封装设计

查看详情并下载
Symbol
Footprint
3D Model
