D2A-1120

产品分类: 限位开关
厂牌: OMRON/欧姆龙
产品描述: On-Mom SPDT 0.5N 50000Cycles 50000Cycles 100mA(DC) 插件 通孔安装 5.6mm(长度)*8mm(高度)
供应商型号: D2A-1120
供应商: 云汉优选
标准整包数: 500

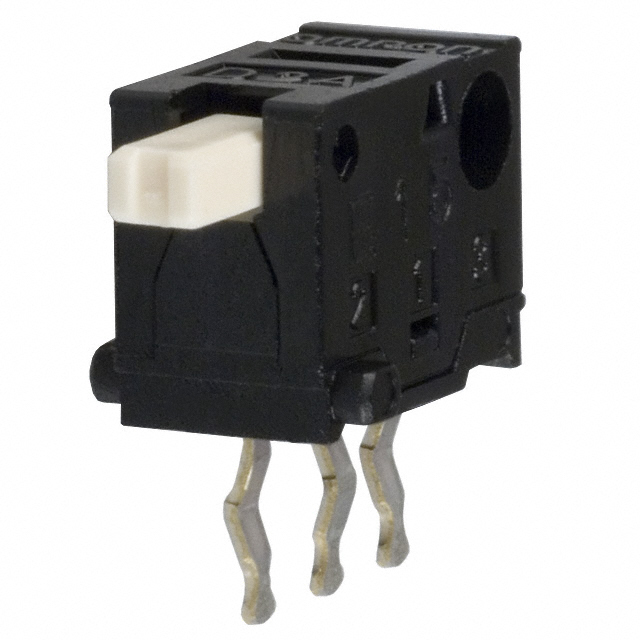

OMRON/欧姆龙 限位开关 D2A-1120

D2A-1120概述

    D2A Ultra Subminiature Detection Switch

    产品简介


    D2A Ultra Subminiature Detection Switch是一款超小型检测开关,具有紧凑、轻便的特点,非常适合空间有限的应用场合。这款开关配备了滑动机构和按钮操作器,可以提供短接或非短接切换时间的选择。它适用于各种自动化设备和电子系统中,特别是在要求高度可靠性和紧凑尺寸的应用中表现优异。

    技术参数


    - 型号编号:D2A-1110, D2A-2110, D2A-1120, D2A-2120
    - 主要技术规格:
    - 额定电压:30 VDC
    - 最大额定电流:0.1 A(电阻负载)
    - 联系形式:SPDT
    - 操作力:0.98 N (标准) / 0.49 N (低操作力)
    - 接触规格:银镀层
    - 接触电阻(初始值):最大 50 mΩ
    - 绝缘电阻:最小 100 MΩ(250 VDC 测试)
    - 介电强度:250 VAC(正极性端子间和载流金属部件与地之间)
    - 工作温度范围:-10°C 至 +80°C
    - 工作湿度范围:最大 85%(+5°C 至 +35°C)
    - 重量:约 0.3 克
    - 电气特性:
    - 工作频率:机械 200 次/分钟,电气 30 次/分钟
    - 允许的操作速度:1 mm 至 500 mm/s
    - 耐振性:失灵区间 10 至 55 Hz,1.5 mm 双幅度
    - 冲击性:失灵最大 300 m/s²,耐久性最小 50,000 次(30 次/分钟)

    产品特点和优势


    D2A Ultra Subminiature Detection Switch的主要优势包括:
    - 紧凑轻便:3 mm 的行程设计使其非常适合空间受限的应用。
    - 双模式选择:内置滑动机制允许选择短接或非短接切换时间。
    - 高可靠性:采用银镀层接触,确保长期稳定工作。
    - 多功能性:广泛适用于多种自动化设备和控制系统中。
    - 易于安装和维护:标准 M2 安装螺钉,简化了安装过程。

    应用案例和使用建议


    - 应用案例:
    - 自动化设备:机器人手臂末端检测开关。
    - 家用电器:洗衣机或冰箱的门开关检测。
    - 医疗设备:医疗器械中的位置检测。
    - 使用建议:
    - 在使用过程中要避免施加除正常操作方向外的力,以免造成损坏。
    - 使用微负荷时要注意控制电流,以延长使用寿命。

    兼容性和支持


    - 兼容性:本产品与多种电路板标准兼容,适合嵌入式设计。
    - 支持:用户可以通过OMRON官网获取更多技术支持和文档资料。

    常见问题与解决方案


    - 问题1:开关出现异常断开。
    - 解决方案:检查是否有外部振动干扰,必要时采取减震措施。
    - 问题2:开关接触不良。
    - 解决方案:清洁开关接触面,确保无灰尘和杂质。

    总结和推荐


    D2A Ultra Subminiature Detection Switch凭借其紧凑的设计、双模式选择和高可靠性,非常适合各种紧凑型自动化设备。其广泛的应用范围和易于安装的特性使其在市场上具备很强的竞争优势。我们强烈推荐此产品用于需要高精度和高可靠性的应用场景。

D2A-1120参数

参数
操作力 0.5N
开关功能 On-Mom
开关配置 SPDT
执行器角度 -
电流额定值 100mA(DC)
电气寿命 50000Cycles
机械寿命 50000Cycles
最小行程 -
长*宽*高 5.6mm(长度)*8mm(高度)
通用封装 插件
安装方式 通孔安装
零件状态 在售
包装方式 托盘

D2A-1120厂商介绍

OMRON(欧姆龙)是一家全球知名的自动化控制及电子设备制造商,总部位于日本。公司成立于1933年,由立石一真创立,最初以生产定时器和保护继电器起家。OMRON的产品广泛应用于工业自动化、医疗设备、社会基础设施等领域。

OMRON的主营产品分类包括:
1. 控制设备:如PLC(可编程逻辑控制器)、传感器、控制器等。
2. 组件:如继电器、开关、连接器等。
3. 医疗设备:如血压计、体温计、血糖仪等。
4. 社会基础设施:如交通信号控制系统、能源管理系统等。

OMRON的优势在于:
1. 技术创新:OMRON在自动化控制和电子设备领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:OMRON的产品以高品质著称,严格遵循国际标准进行生产和检测。
3. 全球布局:OMRON在全球设有多个研发中心和生产基地,能够快速响应各地市场需求。
4. 客户服务:OMRON提供全方位的技术支持和售后服务,帮助客户解决实际问题。

D2A-1120数据手册

厂牌 PDF简要描述 下载
OMRON/欧姆龙 限位开关 OMRON/欧姆龙 D2A-1120 D2A-1120数据手册

D2A-1120封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
500+ ¥ 3.276
1000+ ¥ 3.192
库存: 20000
起订量: 500 增量: 500
交货地:
最小起订量为:500
合计: ¥ 1638
