首页  >  产品百科  >  XM3D-2521

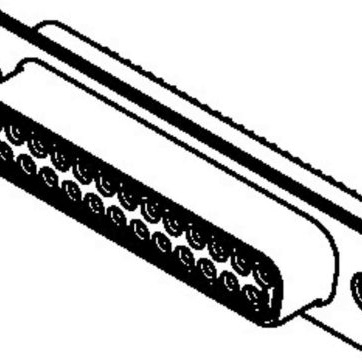

XM3D-2521

产品分类: D-Sub 连接器
厂牌: OMRON/欧姆龙
产品描述: Omron D型连接器, XM3D系列, 母座, DB25针, 面板安装, 直向主体
供应商型号: CSJ-ST64467692
供应商: 海外现货
标准整包数: 1
OMRON/欧姆龙 D-Sub 连接器 XM3D-2521

XM3D-2521概述


    产品简介


    D-sub连接器是一种广泛应用在办公自动化接口中的高性能连接器。D-sub连接器包括XM3和XM2S两种型号,分别适用于不同类型的安装需求。这些连接器具有屏蔽设计,能有效抵御电磁干扰(EMI),同时提供多种连接方式和终端类型,以适应不同的应用场景。D-sub连接器广泛应用于计算机、工业控制、通信设备等多个领域。

    技术参数


    | 参数 | 规格 |

    | 额定电流 | 5 A (XM3B),3 A (XM3B-F) |
    | 额定电压 | 300 VAC |
    | 接触电阻 | 最大15 mΩ (在20 mV,100 mA最大情况下) |
    | 绝缘电阻 | 最小1,000 MΩ (在500 VDC下) |
    | 耐压性能 | 1,000 VAC 1分钟 (泄漏电流:最大1 mA) |
    | 插拔力 | 总插入力:最大为端子数乘以3.33 N |
    | 连接耐久性 | 200次 |
    | 工作温度范围 | 空气操作温度: -55°C 至 105°C (无结冰);-25°C 至 85°C |
    | 屏蔽效能 | 面板安装时:最小25 dB (30至900 MHz);电路板上:最小20 dB |

    产品特点和优势


    D-sub连接器的主要特点是其优秀的屏蔽性能和高可靠性。这些连接器采用了多孔和磁芯设计(如XM3B-F型号),能够显著减少高频噪声干扰。此外,它们还配备了坚固且紧凑的金属化塑料罩(如XM2S型号),进一步增强了抗噪能力。它们符合UL标准,并且是RoHS合规的。另外,多种标准锚定件和接地装置使得安装更加方便。

    应用案例和使用建议


    D-sub连接器广泛应用于需要高度可靠和屏蔽性能的场景。例如,在办公自动化设备中,D-sub连接器可以确保数据传输的稳定性。在工业控制和通信系统中,它们同样能确保信号传输的可靠性和抗干扰能力。
    使用建议:
    1. 选型指南:根据实际应用场景选择合适的型号。例如,如果需要更高效的噪声防护,可以选择带磁芯的连接器。
    2. 安装与维护:确保正确安装接地装置,以获得最佳的电磁干扰防护效果。使用推荐的安装方法,确保长期稳定的工作性能。
    3. 测试验证:定期对连接器进行检查和测试,以确保其正常运行并及时发现潜在问题。

    兼容性和支持


    D-sub连接器与其相关配件(如锚定件和接地装置)兼容性良好,可以方便地集成到各种系统中。厂商提供了详尽的技术支持和维护文档,以帮助用户更好地理解和使用这些产品。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 插拔过程中接触不良 | 确保正确的插入深度,并检查是否有损坏或脏污。 |
    | 电磁干扰问题 | 确保所有接地装置已正确安装并牢固固定。 |
    | 温度范围外使用 | 在极端环境下,选择适合更高温度范围的型号。 |

    总结和推荐


    D-sub连接器以其卓越的屏蔽性能、可靠的设计和广泛的适用性,在多个行业得到了广泛应用。这些连接器不仅能满足基本的连接需求,还能有效应对电磁干扰和其他环境因素的影响。因此,我们强烈推荐使用D-sub连接器作为各类高要求应用中的首选连接解决方案。

XM3D-2521参数

参数
外壳材料 Nickel Plated,Steel
针脚数 25pin
类型 Female Sockets,Receptacle
颜色 白色
端接 焊盘
额定电流 5A
排数 2
触头镀层
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 盒装,托盘

XM3D-2521厂商介绍

OMRON(欧姆龙)是一家全球知名的自动化控制及电子设备制造商,总部位于日本。公司成立于1933年,由立石一真创立,最初以生产定时器和保护继电器起家。OMRON的产品广泛应用于工业自动化、医疗设备、社会基础设施等领域。

OMRON的主营产品分类包括:
1. 控制设备:如PLC(可编程逻辑控制器)、传感器、控制器等。
2. 组件:如继电器、开关、连接器等。
3. 医疗设备:如血压计、体温计、血糖仪等。
4. 社会基础设施:如交通信号控制系统、能源管理系统等。

OMRON的优势在于:
1. 技术创新:OMRON在自动化控制和电子设备领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:OMRON的产品以高品质著称,严格遵循国际标准进行生产和检测。
3. 全球布局:OMRON在全球设有多个研发中心和生产基地,能够快速响应各地市场需求。
4. 客户服务:OMRON提供全方位的技术支持和售后服务,帮助客户解决实际问题。

XM3D-2521数据手册

厂牌 PDF简要描述 下载
OMRON/欧姆龙 D-Sub 连接器 OMRON/欧姆龙 XM3D-2521 XM3D-2521数据手册

XM3D-2521封装设计

查看详情并下载
Symbol
Footprint
3D Model
