XS2F-D521-GG0-A

产品分类: 圆形线缆
厂牌: OMRON/欧姆龙
产品描述: 传感器执行器电缆, XS2F系列, 5芯, M12转无终端接头
供应商型号: XS2F-D521-GG0-A
供应商: 期货订购
标准整包数: 3000

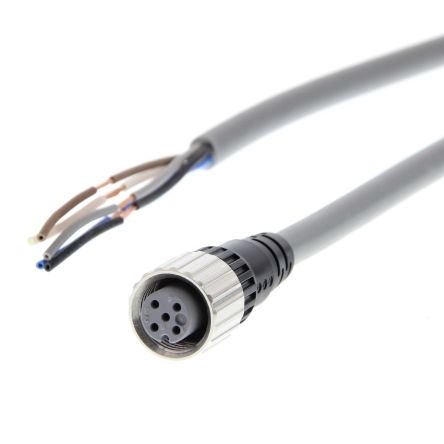

OMRON/欧姆龙 圆形线缆 XS2F-D521-GG0-A

XS2F-D521-GG0-A概述

    Round Water-resistant Connectors (M12) 技术手册解析

    产品简介


    产品类型: 圆形防水连接器(M12)
    主要功能:
    - 紧凑型FA连接器满足IP67要求,并确保94V-0防火等级。
    - 广泛的应用范围使得布线系统更加模块化,简化维护并减少停机时间。
    - 提供电缆连接器和连接器组件。
    - 三种类型的连接器组件:压接、焊接和拧紧。
    - 电缆连接器获得UL认证。
    - 基于IEC61076-2-101(IEC 60947-5-2)和NECA 4202标准。

    技术参数


    | 参数 | 规格 |

    | 额定电流 | 3 A |
    | 额定电压 | DC 125 VDC,AC 250 VAC |
    | 接触电阻(连接器) | 最大40 mΩ(最大20 mV,最大100 mA) |
    | 绝缘电阻 | 最小1,000 MΩ(500 VDC下) |
    | 耐压强度 | 连接器:1,500 VAC持续1分钟(泄漏电流:最大1 mA) |
    | 防护等级 | IP67(IEC529) |
    | 插拔次数 | 最少200次 |
    | 连接稳固性 | 拉力:98 N/15秒;扭力:0.98 N·m/15秒 |
    | 电缆固定强度 | 电缆直径为6 mm:98 N/15秒 |
    电缆直径为4至5 mm:49 N/15秒 |
    电缆直径为3 mm:29 N/15秒 |
    | 工作温度范围 | 操作范围:−25°C 至 70°C |
    | 环境湿度范围 | 20% 至 85% |
    | 导线直径 | 3 mm 至 8 mm |
    | 锁定弹簧材料 | PBT树脂(UL94V-0) |
    | 接口材料 | 磷青铜、黄铜 |

    产品特点和优势


    - 紧凑型设计:满足IP67防护等级和94V-0防火等级,适合在恶劣环境下使用。
    - 模块化设计:多种型号的选择使得布线系统更加灵活,易于维护。
    - 高可靠性:插拔次数高达200次,具备出色的连接稳定性和防震性能。
    - 兼容性强:适用于传感器、继电器等多种场合,满足不同行业的需求。

    应用案例和使用建议


    应用案例:
    - 工业自动化:适用于各种自动化设备中的传感器和继电器连接。
    - 机器人技术:特别适用于需要耐振动的机器人控制系统。
    - 智能工厂:广泛应用于智能制造生产线中的设备连接。
    使用建议:
    - 在安装时确保所有接口都正确安装并密封良好,以达到最佳防水效果。
    - 根据实际需求选择合适的导线长度和类型,如使用耐高温或耐振动的电缆。
    - 定期检查连接器的状态,确保其性能稳定可靠。

    兼容性和支持


    - 兼容性:该系列连接器与多种传感器和继电器兼容,可以方便地集成到现有的布线系统中。
    - 支持:制造商提供详细的安装指南和技术支持,用户可以通过联系当地的代表获取帮助。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 连接器无法牢固连接 | 确保锁紧弹簧已正确安装,并按照说明书进行操作。 |
    | 插拔次数超出推荐值 | 尽量避免频繁插拔,以免影响连接器寿命。 |
    | 电缆固定不牢 | 检查电缆固定夹是否紧固,必要时更换。 |
    | 密封失效导致水进入 | 确保O型圈和橡胶圈已正确安装,无损坏。 |

    总结和推荐


    总结:
    该系列M12圆形防水连接器凭借其紧凑的设计、高性能和广泛的适用范围,成为众多行业领域的理想选择。它们具有高可靠的连接性能和防水能力,能够在恶劣环境中长期稳定工作。
    推荐:
    强烈推荐在工业自动化、机器人技术和智能制造等领域使用这些连接器。对于需要高可靠性和耐用性的应用场景,它们是不可多得的理想选择。

XS2F-D521-GG0-A参数

参数
16.40' (5.00m)
安装方式 导线安装,自由悬挂,通孔安装
包装方式 散装

XS2F-D521-GG0-A厂商介绍

OMRON(欧姆龙)是一家全球知名的自动化控制及电子设备制造商,总部位于日本。公司成立于1933年,由立石一真创立,最初以生产定时器和保护继电器起家。OMRON的产品广泛应用于工业自动化、医疗设备、社会基础设施等领域。

OMRON的主营产品分类包括:
1. 控制设备:如PLC(可编程逻辑控制器)、传感器、控制器等。
2. 组件:如继电器、开关、连接器等。
3. 医疗设备:如血压计、体温计、血糖仪等。
4. 社会基础设施:如交通信号控制系统、能源管理系统等。

OMRON的优势在于:
1. 技术创新:OMRON在自动化控制和电子设备领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:OMRON的产品以高品质著称,严格遵循国际标准进行生产和检测。
3. 全球布局:OMRON在全球设有多个研发中心和生产基地,能够快速响应各地市场需求。
4. 客户服务:OMRON提供全方位的技术支持和售后服务,帮助客户解决实际问题。

XS2F-D521-GG0-A数据手册

厂牌 PDF简要描述 下载
OMRON/欧姆龙 圆形线缆 OMRON/欧姆龙 XS2F-D521-GG0-A XS2F-D521-GG0-A数据手册

XS2F-D521-GG0-A封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
3000+ ¥ 130.2838
库存: 3000
起订量: 3000 增量: 0
交货地:
最小起订量为:3000
合计: ¥ 390851.4
