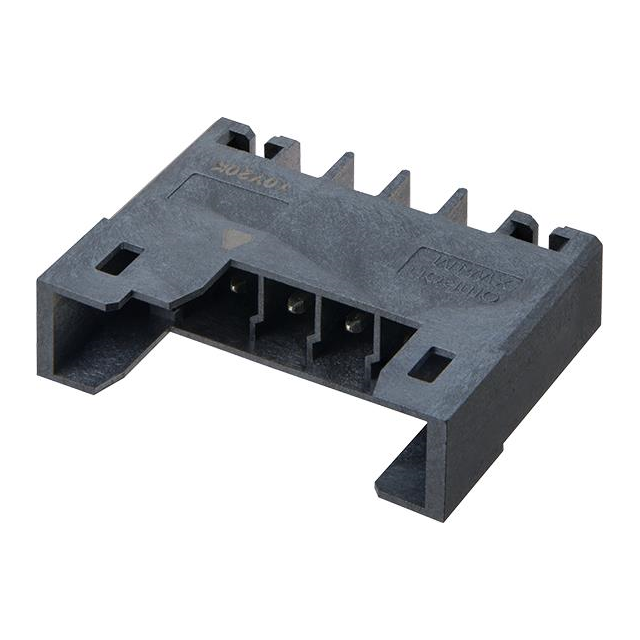

XW4M-02D1-H1DA

厂牌: OMRON/欧姆龙
产品描述:
供应商型号: J-OMRO-0436937
供应商: Chip1stop
标准整包数: 1
OMRON/欧姆龙 接线座- 接头/插头和插口 XW4M-02D1-H1DA

XW4M-02D1-H1DA概述


    产品简介


    XW4M/XW4N 系列是3.5mm间距的推入式终端块PCB连接器,适用于需要高效接线和拆卸的场合。这种连接器极大地提升了接线和拆卸的效率,具有高接触可靠性和易于操作的特点,适合通过回流焊安装。此外,该系列还具备防误插设计和多种配置选择。

    技术参数


    - 适用电线范围:固态导线截面面积 0.2 mm² 至 1.5 mm²;绞合导线截面面积 0.2 mm² 至 1.5 mm²(带塑料套筒的绞合导线为 0.2 mm² 至 0.75 mm²)
    - 剥离长度:固态和绞合导线 9.5 mm 最小值
    - 额定电压:IEC 160 V;UL 300 V(仅限 XW4N-@@D@-@ 和 XW4M-@@D1-@@D@);150 V(仅限 XW4M-@@D2-@@D@)
    - 额定电流:8 A
    - 绝缘耐压:1,600 VAC 1分钟(漏电流最大1 mA)
    - 操作温度范围:-40°C 至 100°C(无冷凝或结冰)
    - 储存温度范围:-40°C 至 70°C(无冷凝或结冰)

    产品特点和优势


    1. 易于插入和移除:独特的连接结构确保高接触可靠性,提高了检查、组装和维护的效率。
    2. 防误插设计:通过编码键防止错误插入,提升安全性和可靠性。
    3. 标准化针脚标识:标准的针脚编号打印在插座顶部,无需额外空间用于针脚识别。
    4. 双手自由机制:保持螺丝刀插入状态,方便接线。
    5. 材料及镀层选择:提供锡镀层和金镀层选项,适应不同需求。

    应用案例和使用建议


    这些连接器适用于各种工业应用,如自动化设备、电力控制系统等。例如,在自动化生产线上,这种高效的接线方式可以显著提高生产线的效率。对于具体使用时,需要注意遵循手册中的接线步骤,避免施加过大的力或不当的操作导致设备损坏。

    兼容性和支持


    该产品通过 UL1059 和 CSA (C22.2 No.158) 认证,并符合 IEC 60947-7-4 标准。制造商提供了详细的安装和使用指南,确保用户能够正确使用和维护这些连接器。

    常见问题与解决方案


    1. 如何处理编码错误?
    - 如果编码位置不正确或编码键掉落,可以使用镊子取出编码键并重新进行编码。
    2. 如何确保正确的接线?
    - 在接线过程中应确认电线的额定值,以避免材料冒烟或着火。
    3. 如何正确使用编码键?
    - 插入编码键时要确保方向正确,直到编码键完全到位。移除编码键时也应小心操作,避免损伤连接器。

    总结和推荐


    综上所述,XW4M/XW4N 系列连接器具有高效接线、易于操作和高接触可靠性等优势。该产品非常适合需要频繁接线和拆卸的应用场合,特别是在自动化和工业控制领域。总体而言,强烈推荐在相关项目中采用此系列连接器。

XW4M-02D1-H1DA参数

参数
安装方式 通孔安装
包装方式 托盘

XW4M-02D1-H1DA厂商介绍

OMRON(欧姆龙)是一家全球知名的自动化控制及电子设备制造商,总部位于日本。公司成立于1933年,由立石一真创立,最初以生产定时器和保护继电器起家。OMRON的产品广泛应用于工业自动化、医疗设备、社会基础设施等领域。

OMRON的主营产品分类包括:
1. 控制设备:如PLC(可编程逻辑控制器)、传感器、控制器等。
2. 组件:如继电器、开关、连接器等。
3. 医疗设备:如血压计、体温计、血糖仪等。
4. 社会基础设施:如交通信号控制系统、能源管理系统等。

OMRON的优势在于:
1. 技术创新:OMRON在自动化控制和电子设备领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:OMRON的产品以高品质著称,严格遵循国际标准进行生产和检测。
3. 全球布局:OMRON在全球设有多个研发中心和生产基地,能够快速响应各地市场需求。
4. 客户服务:OMRON提供全方位的技术支持和售后服务,帮助客户解决实际问题。

XW4M-02D1-H1DA数据手册

厂牌 PDF简要描述 下载
OMRON/欧姆龙 接线座- 接头/插头和插口 OMRON/欧姆龙 XW4M-02D1-H1DA XW4M-02D1-H1DA数据手册

XW4M-02D1-H1DA封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 6.867 ¥ 58.0262
5+ $ 6.5625 ¥ 55.4531
10+ $ 6.24 ¥ 55.3644
50+ $ 6.13 ¥ 54.3884
库存: 68
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 58.02
直接购买
加入购物车
