XS5W-T421-EMC-K

产品分类: 计算机线缆
厂牌: OMRON/欧姆龙

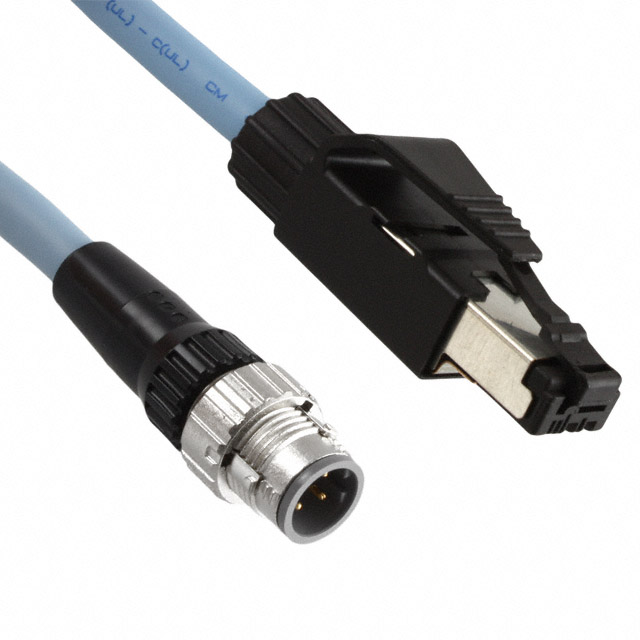

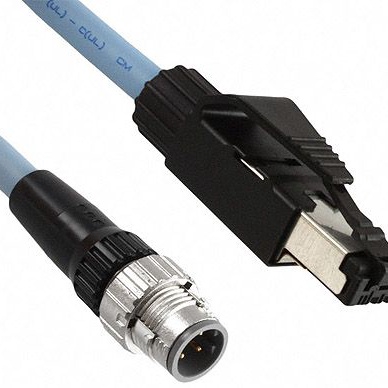

产品描述: Omron 屏蔽网线, XS5W系列, 3m长, 黑色PUR护套, 公插M12转公插RJ45
供应商型号: 1446505
供应商: 欧时
标准整包数: 1
OMRON/欧姆龙 计算机线缆 XS5W-T421-EMC-K

XS5W-T421-EMC-K概述

    XS5/XS6工业以太网电缆:技术手册解读

    产品简介


    XS5/XS6工业以太网电缆是专为工业环境中使用的以太网网络设计的高品质电缆。这些电缆可以用于控制柜内部和外部的布线,分别提供适用于不同安装需求的产品。该系列电缆适用于EtherCAT®及其他工业以太网网络,能够满足各种工业应用的需求。

    技术参数


    | 参数 | 描述 |

    | 传输特性 | CAT6a和CAT5e |
    | 护套材料 | LSZH(低烟零卤素)和PUR(聚氨酯) |
    | 针数 | 8针 |
    | 电缆颜色 | 蓝色、黄色、绿色 |
    | 长度范围 | LSZH: 0.2 m 至 20 m;PUR: 0.5 m 至 20 m |
    | 屏蔽结构 | 双屏蔽结构 |
    | 最小弯曲半径 | 标准连接器:40 mm;坚固型连接器:89 mm |
    | 额定电流 | 1 A (50°C) |
    | 耐压能力 | 1,000 VDC (60 s) |
    | 操作温度范围 | 工作温度:-20至60°C;存储温度:-20至60°C;安装温度:0至50°C |
    | 防护等级 | IP20 |

    产品特点和优势


    1. 双屏蔽结构:有效减少电磁干扰(EMI),提高信号传输质量。
    2. 多种连接器选项:标准RJ45、坚固型RJ45和SmartClick M12连接器,适应不同的安装需求。
    3. 易于现场组装:无需特殊工具即可进行现场组装。
    4. 环境适应性强:LSZH和PUR材质适合不同的使用环境,具有良好的机械强度和柔韧性。
    5. 快速连接:SmartClick连接器可实现快速、可靠的连接。

    应用案例和使用建议


    1. 控制面板内部布线:适用于控制柜内部的低烟零卤素电缆,如XS6W-6LSZH8SS@模型。
    2. 户外布线:使用PUR材质的电缆,如XS6W-5PUR8SS@模型,适用于需要较高机械强度和抗油性能的场合。
    3. 机器人应用:选择抗弯折的机器人专用电缆,如XS5W-T421-@M@-KR型号,保证长期可靠使用。

    兼容性和支持


    1. 与其他设备兼容:适用于多种标准工业以太网设备,如EtherCAT®系统。
    2. 厂商支持:提供详细的安装指南和技术支持,帮助用户正确安装和使用电缆。

    常见问题与解决方案


    1. 问题:连接不稳定
    - 解决方案:确保连接器完全插入,并检查接触面是否有污垢或损坏。
    2. 问题:电缆断裂
    - 解决方案:避免电缆过度弯曲或受到机械应力,特别是在机器人应用中使用时。

    总结和推荐


    总体而言,XS5/XS6工业以太网电缆具备优良的双屏蔽结构、多样的连接器选择和出色的环境适应性。它们在工业环境中表现出色,适用于各种严苛的应用场景。鉴于其高性能和多功能性,强烈推荐使用这些电缆以满足工业以太网网络的需求。

XS5W-T421-EMC-K参数

参数
9.84' (3.00m)
零件状态 在售
包装方式 散装

XS5W-T421-EMC-K厂商介绍

OMRON(欧姆龙)是一家全球知名的自动化控制及电子设备制造商,总部位于日本。公司成立于1933年,由立石一真创立,最初以生产定时器和保护继电器起家。OMRON的产品广泛应用于工业自动化、医疗设备、社会基础设施等领域。

OMRON的主营产品分类包括:
1. 控制设备:如PLC(可编程逻辑控制器)、传感器、控制器等。
2. 组件:如继电器、开关、连接器等。
3. 医疗设备:如血压计、体温计、血糖仪等。
4. 社会基础设施:如交通信号控制系统、能源管理系统等。

OMRON的优势在于:
1. 技术创新:OMRON在自动化控制和电子设备领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:OMRON的产品以高品质著称,严格遵循国际标准进行生产和检测。
3. 全球布局:OMRON在全球设有多个研发中心和生产基地,能够快速响应各地市场需求。
4. 客户服务:OMRON提供全方位的技术支持和售后服务,帮助客户解决实际问题。

XS5W-T421-EMC-K数据手册

厂牌 PDF简要描述 下载
OMRON/欧姆龙 计算机线缆 OMRON/欧姆龙 XS5W-T421-EMC-K XS5W-T421-EMC-K数据手册

XS5W-T421-EMC-K封装设计

查看详情并下载
Symbol
Footprint
3D Model
