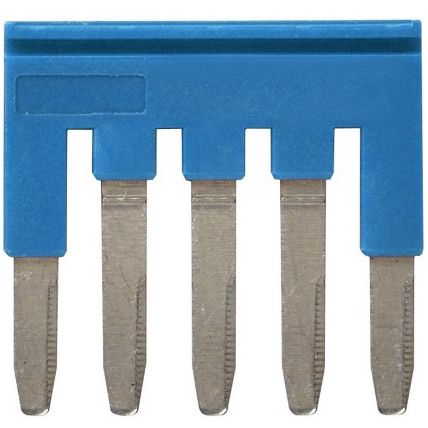

XW5S-P2.5-5BL

产品分类:
厂牌: OMRON/欧姆龙
产品描述: Omron, XW5S 系列 跳片短杆, 使用于XW5G-P2.5-5 接地端子块、XW5T-P2.5-5 馈通端子块
供应商型号: 1237844
供应商: 海外现货
标准整包数: 10
OMRON/欧姆龙  XW5S-P2.5-5BL

XW5S-P2.5-5BL概述


    产品简介


    产品类型
    本手册介绍了DIN轨道安装型推入式端子块(Push-in Plus Terminal Blocks)。这些端子块主要用于控制面板的简化设计,以节省空间和降低安装难度。它们可以替代传统的螺钉端子块,提供更加紧凑且可靠的连接方式。
    主要功能
    - 推入式设计:使连接过程更加快速简便。
    - 无松动:提供免维护的应用。
    - 紧凑设计:最小宽度可达到3.5毫米,便于控制面板小型化。
    - 插入力轻:保证可靠连接的同时减少操作强度。
    - 免手工具结构:无需手动固定螺丝刀即可轻松接线。
    应用领域
    适用于需要紧凑布局和简化接线工作的工业自动化控制系统中,如工厂自动化、机器人技术和其他机械设备。

    技术参数


    尺寸和重量
    - 尺寸:不同型号的尺寸有所区别,例如:
    - XW5T-P1.5-1.1-1 (BL):3.5 × 45 × 30.5 mm
    - XW5T-P2.5-1.1-1 (BL):5.2 × 48.8 × 35.25 mm
    - XW5T-P4.0-1.1-1 (BL):6.2 × 56.1 × 35.25 mm
    - 重量:不同型号的重量也有所不同,例如:
    - XW5T-P1.5-1.1-1 (BL):约3.3克
    - XW5T-P2.5-1.1-1 (BL):约6.3克
    - XW5T-P4.0-1.1-1 (BL):约8.2克
    额定电压和电流
    - IEC额定电压:最大可达800V
    - IEC额定电流:根据不同型号和适用电线截面积,额定电流范围为5A至32A
    - UL额定电压:最大可达600V
    - UL额定电流:根据不同型号和适用电线截面积,额定电流范围为5A至30A
    环境条件
    - 工作温度范围:−40°C 至 +55°C(无冷凝或结冰情况)
    - 工作湿度范围:5% 至 95%
    电气性能
    - 绝缘强度:1,890 VAC 或 2,000 VAC,持续1分钟(泄漏电流≤1mA)
    - 振动耐受性:10Hz 至 150Hz,加速度50m/s²,每个方向80分钟
    - 冲击耐受性:500 m/s²,11毫秒,每个方向5次

    产品特点和优势


    特点
    1. 紧凑设计:最小宽度仅3.5毫米,有助于缩小控制面板体积。
    2. 可靠连接:独特的“手自由”结构确保插入后自动固定,减少了因松动导致的故障风险。
    3. 高可靠性:提供更强的夹紧力,避免接触不良。
    优势
    - 易于安装:插入力小,大大降低了安装时间与劳动强度。
    - 广泛适用性:支持多种电缆规格,适用于多种应用场景。
    - 免维护:无松动设计使得日常维护更加简单,提高系统的长期稳定性。

    应用案例和使用建议


    应用案例
    - 案例一:在机器人手臂的电气控制系统中,使用该端子块来连接复杂的多根电缆。通过紧凑的设计,有效地减小了控制柜的空间需求,同时保证了连接的可靠性和安全性。
    - 案例二:在半导体制造设备中,由于对连接精度要求极高,该端子块凭借其精确的插拔结构,提供了出色的连接稳定性和一致性,满足了严格的生产标准。
    使用建议
    1. 正确接线:使用适当的平头螺丝刀进行操作,遵循正确的接线步骤,确保每次都能快速准确地完成接线。
    2. 保持清洁:定期检查和清理端子块,确保没有灰尘或其他杂质影响其正常运行。
    3. 选择合适的配件:根据具体应用场景选择合适的短条和盖板,确保系统的完整性和保护性。

    兼容性和支持


    兼容性
    - 该系列端子块支持多种电气标准,如cULus (UL 1059) 和 IEC 60947-7-1/2。
    - 可以与其他品牌的端子块和相关配件(如名称牌、短条和盖板)一起使用。
    厂商支持
    - Omron提供全面的技术支持,包括用户手册、安装指南和技术咨询服务。
    - 购买后如有任何疑问,可以通过官网或联系当地代表进行咨询。

    常见问题与解决方案


    常见问题
    1. 无法正确插入电线:可能是电线剥皮长度不当或者没有使用推荐的压接工具。
    2. 端子块出现松动:可能是因为电线插入不够深或者安装过程中受到外力作用。
    3. 接线后连接不稳固:可能是因为电线未完全插入或者没有正确固定。
    解决方案
    1. 检查电线剥皮长度:确保电线剥皮长度符合手册推荐的范围。
    2. 重新固定电线:确保电线插入到端子孔底部并牢固固定。
    3. 使用适当的压接工具:推荐使用手册中指定的压接工具来安装压线套管。

    总结和推荐


    综合评估
    该款DIN轨道安装型推入式端子块凭借其紧凑的设计、可靠的连接性能和简便的操作方式,在工业自动化控制领域表现出色。它不仅适用于多种电气标准,还提供了广泛的电线规格支持,适合于各种严苛的应用环境。
    推荐使用
    对于寻求高性能、低成本解决方案的工业用户而言,这是一款值得信赖的产品。推荐在需要高效、可靠连接的各种工业自动化系统中使用该端子块,以实现控制面板的小型化和操作的便捷化。

XW5S-P2.5-5BL参数

参数
零件状态 在售
包装方式 散装
