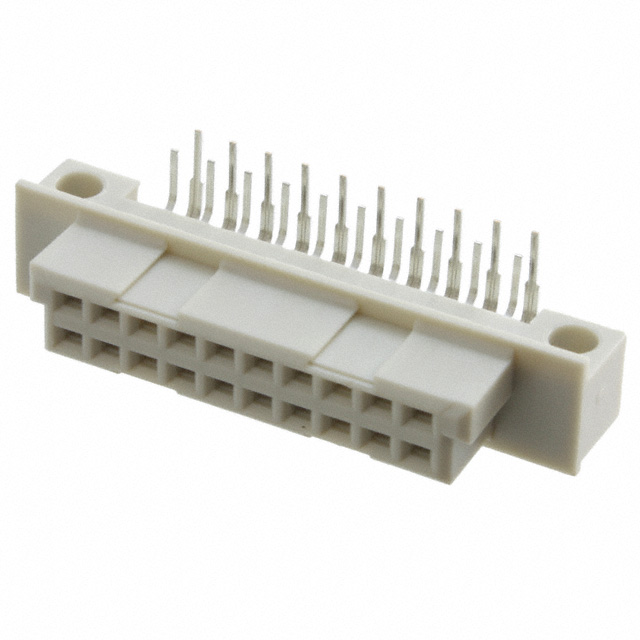

XC5F6422

产品分类: 背板连接器 - DIN 41612
厂牌: OMRON/欧姆龙
产品描述: Conn DIN 41612 SKT 64 POS 2.54mm Solder RA Thru-Hole
供应商型号:
供应商:
标准整包数: 0
OMRON/欧姆龙 背板连接器 - DIN 41612 XC5F6422

XC5F6422概述

    DIN Twin-contact Connectors XC5

    产品简介


    DIN Twin-contact Connectors XC5 是一种广泛应用的连接器系列,符合 UL 和 CSA 标准。这些连接器设计用于替代传统的 DIN 连接器,具有更多的终端(pin),同时保留了传统连接器的功能。XC5 系列连接器适用于多种市场需求,从单件连接器(如卡边)到双件连接器。该系列产品采用了双接触系统,以确保高可靠性和低成本。通过有限元分析(FEM)技术的应用,这些连接器的插入力被进一步降低。此外,XC5 系列符合 UL(文件号 E 103202)和 CSA(文件号 LR 62678)标准。

    技术参数


    - 额定电流: 2 A
    - 额定电压: 300 VAC
    - 接触电阻: ≤20 mΩ(在20 mV,100 mA 最大值下)
    - 绝缘电阻: ≥10^6 MΩ(在 100 VDC 下)
    - 介电强度: 1000 VAC,持续1分钟(泄漏电流:≤1 mA)
    - 插拔力: 每个触点最大插入力为 0.59 N,最小去除力为 0.15 N
    - 耐用性: 插拔寿命达 200 次
    - 工作温度范围: 工作温度范围为 −55°C 至 125°C(无结冰条件)

    产品特点和优势


    1. 增强的功能性: 完全保留了传统 DIN 连接器的特点,并增加了可用终端的数量。
    2. 多用途连接器: 适合从单件到双件连接器的广泛应用。
    3. 高可靠性: 使用双接触系统确保高可靠性。
    4. 低成本: 通过降低插入力,降低了整体成本。
    5. 符合国际标准: 满足 UL 和 CSA 标准要求。

    应用案例和使用建议


    DIN Twin-contact Connectors XC5 广泛应用于各种电子设备中,如通信设备、计算机接口、工业控制系统等。在具体使用时,需要确保正确安装,遵守正确的焊接和防护措施,以保证其长期可靠的性能。例如,在进行自动焊接时,应使用适当的保护膜来防止误焊,并确保焊接温度和时间在指定范围内。

    兼容性和支持


    这些连接器可以与其他电子元器件轻松配合使用。供应商提供了详细的使用说明和技术支持,以确保用户能够正确安装和维护这些连接器。如果您遇到任何问题,可以通过联系 OMRON 代表获得帮助。

    常见问题与解决方案


    1. 插入困难: 可能是由于接触不良导致的。检查连接器的清洁度和接触表面是否完好。
    2. 无法锁定: 确保锁扣正确安装并锁定到位。
    3. 接触电阻高: 更换连接器或重新焊接可能有助于解决此问题。
    4. 无法匹配: 确认正确选择连接器型号并遵循正确的安装指南。

    总结和推荐


    DIN Twin-contact Connectors XC5 在功能性、可靠性、成本效益和标准兼容性方面表现出色。这些连接器广泛应用于多个领域,并提供高质量的技术支持。总体而言,DIN Twin-contact Connectors XC5 是一个非常值得推荐的产品。

XC5F6422参数

参数
长*宽*高 12.4mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 盒装,散装

XC5F6422厂商介绍

OMRON(欧姆龙)是一家全球知名的自动化控制及电子设备制造商,总部位于日本。公司成立于1933年,由立石一真创立,最初以生产定时器和保护继电器起家。OMRON的产品广泛应用于工业自动化、医疗设备、社会基础设施等领域。

OMRON的主营产品分类包括:
1. 控制设备:如PLC(可编程逻辑控制器)、传感器、控制器等。
2. 组件:如继电器、开关、连接器等。
3. 医疗设备:如血压计、体温计、血糖仪等。
4. 社会基础设施:如交通信号控制系统、能源管理系统等。

OMRON的优势在于:
1. 技术创新:OMRON在自动化控制和电子设备领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:OMRON的产品以高品质著称,严格遵循国际标准进行生产和检测。
3. 全球布局:OMRON在全球设有多个研发中心和生产基地,能够快速响应各地市场需求。
4. 客户服务:OMRON提供全方位的技术支持和售后服务,帮助客户解决实际问题。

XC5F6422数据手册

厂牌 PDF简要描述 下载
OMRON/欧姆龙 背板连接器 - DIN 41612 OMRON/欧姆龙 XC5F6422 XC5F6422数据手册

XC5F6422封装设计

查看详情并下载
Symbol
Footprint
3D Model
