H7GP-TD

产品分类: 面板测量仪
厂牌: OMRON/欧姆龙
产品描述: Omron 欧姆龙计数器, H7GP系列, LCD显示, 12 → 24 V 直流电源, 电压输入
供应商型号: H7GP-TD
供应商: 期货订购
标准整包数: 3000
OMRON/欧姆龙 面板测量仪 H7GP-TD

H7GP-TD概述


    产品简介

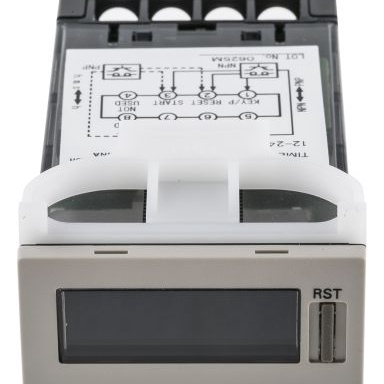

    H7GP总计计数器/时间计数器
    H7GP是来自欧姆龙(Omron)的一款DIN 48 x 24毫米系列的总计计数器和时间计数器。该产品采用易于读取的显示界面,具备水和油的防护能力,防护等级达到IP66标准。其高可见度的LCD显示屏配有内置红色LED背光,使得即使在低功耗条件下也能清晰读取数值。这款计数器适用于各种工业控制和自动化系统,如制造业、物流和运输等领域。

    技术参数


    额定参数
    | 参数项 | 总计计数器 (H7GP-C/H7GP-CD) | 时间计数器 (H7GP-T/H7GP-TD) |
    |
    | 额定供电电压 | 100至240V AC (50/60 Hz) / 12至24V DC (见注释1) | 100至240V AC (50/60 Hz) / 12至24V DC (见注释1) |
    | 外部电源供给 | 12V DC时50mA | 12V DC时50mA |
    | 工作电压范围 | 额定电压的85%至110% | 额定电压的85%至110% |
    | 功耗 | 100至240V AC时6.5VA最大;12至24V DC时0.6W最大 | 100至240V AC时6.5VA最大;12至24V DC时0.6W最大 |
    | 尺寸 | 48 x 24 x 80mm (宽x高x深) | 48 x 24 x 80mm (宽x高x深) |
    | 输入模式 | 上升(递增)、累积 | 上升(递增)、累积 |
    | 最大计数速度 | 30Hz或5kHz(通过DIP开关选择) | 0.1至99999.9小时/1秒至99小时59分钟59秒 |
    | 计数范围 | 0至999999 | 0至999999 |
    | 时间精度 | ±100ppm (-10°C至55°C) | ±100ppm (-10°C至55°C) |
    | 存储备份 | EEPROM(最小重写次数200000次),可存储数据至少20年 | EEPROM(最小重写次数200000次),可存储数据至少20年 |

    产品特点和优势


    1. 高可见度显示:配备8.5毫米高字符的负透射式LCD显示屏,配有内置红色LED背光,在低功耗下仍保持高清晰度。
    2. 防护等级:具备IP66防水防尘标准,具有油抵抗能力和NEMA 4保护等级,适用于工业环境。
    3. 紧凑设计:80毫米的紧凑体积适合多种安装需求。
    4. 灵活输入模式:通过拨码开关可设置NPN或PNP输入模式。
    5. 多功能重置选项:支持外部和手动重置。
    6. 安全特性:带有手指保护终端盖,符合VDE0106, Part 100标准。
    7. 安全认证:获得UL和CSA安全标准认证。
    8. 电磁兼容性:符合EN 61326电磁兼容标准。

    应用案例和使用建议


    H7GP系列计数器适用于各类工业自动化系统和过程控制系统。例如,在制造生产线中,可以用于物料跟踪、质量监控和生产统计。建议在安装时遵循安装指南,确保良好的防水防尘效果。此外,建议用户根据实际需求调整DIP开关以选择合适的计数速度和时间范围。

    兼容性和支持


    H7GP系列计数器可直接安装在1至6毫米厚的安装面板上。对于横向安装多台计数器的情况,需留出至少50毫米的空间,以避免影响防水防尘效果。此外,该产品还获得了UL和CSA的安全认证,并且符合EN 61010-1、VDE0106/P100等标准,具备良好的兼容性。厂商提供相应的技术支持和服务,确保用户能正确安装和使用产品。

    常见问题与解决方案


    1. 如何切换NPN和PNP输入模式?
    - 解决方案:使用DIP开关进行设置。更改后需关闭电源并重新启动,以使更改生效。

    2. 如何重置计数器?
    - 解决方案:通过按下复位键或手动重置来进行。

    3. 如何检查计数器的工作状态?
    - 解决方案:查看LCD显示屏上的当前数值及状态指示灯。

    总结和推荐


    H7GP系列计数器凭借其高可见度、防水防尘设计、灵活的输入模式和全面的安全认证,在工业应用中表现出色。其紧凑的设计和广泛的适用范围使其成为许多行业的理想选择。总体来说,H7GP是一款值得推荐的产品,尤其适用于需要高可靠性和多功能性的场合。

H7GP-TD参数

参数
安装方式 面板安装
零件状态 在售
包装方式 散装

H7GP-TD厂商介绍

OMRON(欧姆龙)是一家全球知名的自动化控制及电子设备制造商,总部位于日本。公司成立于1933年,由立石一真创立,最初以生产定时器和保护继电器起家。OMRON的产品广泛应用于工业自动化、医疗设备、社会基础设施等领域。

OMRON的主营产品分类包括:
1. 控制设备:如PLC(可编程逻辑控制器)、传感器、控制器等。
2. 组件:如继电器、开关、连接器等。
3. 医疗设备:如血压计、体温计、血糖仪等。
4. 社会基础设施:如交通信号控制系统、能源管理系统等。

OMRON的优势在于:
1. 技术创新:OMRON在自动化控制和电子设备领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:OMRON的产品以高品质著称,严格遵循国际标准进行生产和检测。
3. 全球布局:OMRON在全球设有多个研发中心和生产基地,能够快速响应各地市场需求。
4. 客户服务:OMRON提供全方位的技术支持和售后服务,帮助客户解决实际问题。
