V-156-1C25

产品分类: 限位开关
厂牌: OMRON/欧姆龙
产品描述: Omron 微动开关, 滚轮杠杆类型, 翼片端, 触点额定电流 15 A @ 250 V 交流, 单刀双掷
供应商型号: V-156-1C25
供应商: 云汉优选
标准整包数: 100

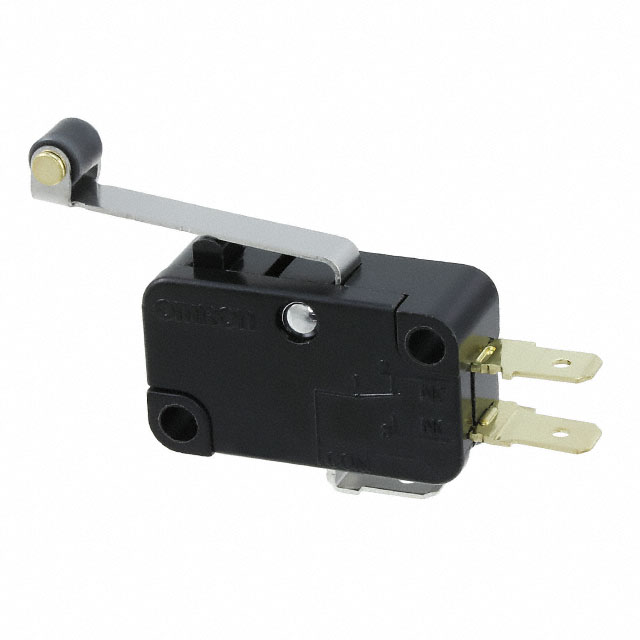

OMRON/欧姆龙 限位开关 V-156-1C25

V-156-1C25概述

    Miniature Basic Switch: 技术手册解读

    1. 产品简介


    Miniature Basic Switch是一款小型基本开关,专为需要高可靠性和安全性的应用设计。它属于微型开关系列,广泛应用于各种领域,特别是在门打开或关闭时需要断开电流的应用中。这款开关可选择热塑性树脂和热固性树脂两种外壳类型,并且提供用于直流负载的铟接触模型,满足环保要求(RoHS认证)。

    2. 技术参数


    - 额定电流:21A/250VAC, 16A/250VAC, 15A/250VAC, 10A/250VAC
    - 触点形式:单刀双掷(SPDT)、单刀常闭(SPST-NC)、单刀常开(SPST-NO)
    - 终端类型:焊锡终端(A)、快速连接终端(#187, #250)
    - 操作力:最大操作力分别为3.92N, 1.96N, 0.98N(对于不同型号的Pin Plunger)
    - 热稳定性:标准(80°C),热稳定型(150°C)
    - 测试条件:环境温度20±2°C,湿度65±5%RH,操作频率30次/分钟
    - 标准认证:UL (UL1054),CSA (CSA C22.2 No.55),VDE (EN61058-1)
    - 其他规格:具有50,000次操作耐久性,接触材料为银合金、银或铟合金,最小适用负载为DC5V 160mA

    3. 产品特点和优势


    - 高可靠性:通过多项标准认证,确保长期使用的稳定性和可靠性。
    - 广泛应用:适用于各种场合,特别是在需要安全断开电路的场合,如门锁控制。
    - 热稳定性:标准型和热稳定型可供选择,适应不同的温度环境。
    - 易于安装:多种终端类型便于安装,减少布线复杂度。
    - 环保材料:符合RoHS标准,降低对环境的影响。

    4. 应用案例和使用建议


    - 应用场景:可用于自动门、电梯系统、医疗设备等需要精确控制开关的应用。
    - 使用建议:根据具体应用选择合适的触点形式和终端类型,避免过载导致开关损坏。定期检查操作力是否在允许范围内,以保证设备正常运行。

    5. 兼容性和支持


    - 兼容性:与标准终端连接器兼容,便于与其他组件集成。
    - 支持服务:可咨询OMRON销售代表获取特定型号的技术支持和服务。

    6. 常见问题与解决方案


    - 问题1:操作力过大或过小。
    - 解决方案:检查操作环境是否符合规定条件,调整安装位置以达到最佳效果。
    - 问题2:频繁误操作。
    - 解决方案:检查终端连接是否稳固,必要时更换触点或调整操作力设置。
    - 问题3:电路未正常断开。
    - 解决方案:确认接触材料是否匹配,必要时更换为适合的应用模型。

    7. 总结和推荐


    Miniature Basic Switch凭借其高可靠性、广泛的适用性和优秀的电气性能,在众多行业中表现出色。特别适合在需要高安全性的环境中使用,如自动化控制系统和医疗设备。综上所述,我们推荐使用该产品以获得最佳的性能和体验。

V-156-1C25参数

参数
电流额定值 15A
电气寿命 100000Cycles
机械寿命 50000000Cycles
最小行程 1.6mm
操作力 1.25N
开关功能 On-Mom
开关配置 SPDT
执行器角度
长*宽*高 49.2mm(长度)*30.4mm(高度)
安装方式 底座安装
零件状态 在售
包装方式 散装

V-156-1C25厂商介绍

OMRON(欧姆龙)是一家全球知名的自动化控制及电子设备制造商,总部位于日本。公司成立于1933年,由立石一真创立,最初以生产定时器和保护继电器起家。OMRON的产品广泛应用于工业自动化、医疗设备、社会基础设施等领域。

OMRON的主营产品分类包括:
1. 控制设备:如PLC(可编程逻辑控制器)、传感器、控制器等。
2. 组件:如继电器、开关、连接器等。
3. 医疗设备:如血压计、体温计、血糖仪等。
4. 社会基础设施:如交通信号控制系统、能源管理系统等。

OMRON的优势在于:
1. 技术创新:OMRON在自动化控制和电子设备领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:OMRON的产品以高品质著称,严格遵循国际标准进行生产和检测。
3. 全球布局:OMRON在全球设有多个研发中心和生产基地,能够快速响应各地市场需求。
4. 客户服务:OMRON提供全方位的技术支持和售后服务,帮助客户解决实际问题。

V-156-1C25数据手册

厂牌 PDF简要描述 下载
OMRON/欧姆龙 限位开关 OMRON/欧姆龙 V-156-1C25 V-156-1C25数据手册

V-156-1C25封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
100+ ¥ 4.235
1000+ ¥ 4.18
2000+ ¥ 4.125
5000+ ¥ 4.07
库存: 19800
起订量: 100 增量: 100
交货地:
最小起订量为:100
合计: ¥ 423.5
