XS6W6LSZH8SS100CMY

产品分类: 其他线缆
厂牌: OMRON/欧姆龙

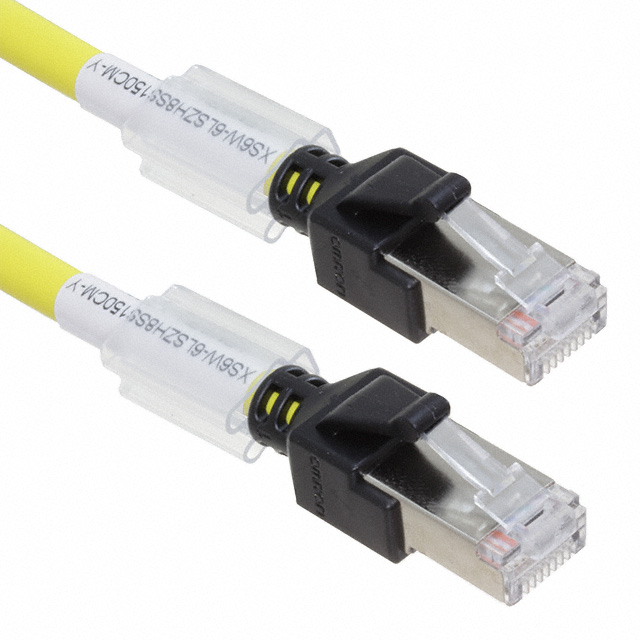

产品描述: Omron 超六类屏蔽网线, XS6系列, 1m长, FTP, STP屏蔽, 黄色LSZH护套, 公插RJ45转公插RJ45
供应商型号: XS6W6LSZH8SS100CMY
供应商: Master
标准整包数: 1
OMRON/欧姆龙 其他线缆 XS6W6LSZH8SS100CMY

XS6W6LSZH8SS100CMY概述

    XS5/XS6工业以太网电缆技术手册

    1. 产品简介


    XS5/XS6工业以太网电缆是专为工业自动化和控制应用设计的高可靠性电缆。它们可用于多种工业网络,如EtherCAT®和其他工业以太网系统。这类电缆适用于控制柜内外的布线需求,提供标准RJ45插头和坚固耐用的RJ45插头两种选项。此外,还提供SmartClick连接器(兼容标准M12螺纹连接器)。

    2. 技术参数


    - 电缆类型:工业以太网电缆
    - 主要材料:
    - LSZH(低烟无卤):用于控制柜内布线
    - PUR(聚氨酯):用于控制柜外布线
    - PVC(聚氯乙烯):带有坚固RJ45插头和M12 SmartClick插头
    - 技术规格:
    - 额定电流:1A(50°C)
    - 耐压:1,000 VDC持续60秒(泄漏电流最大1mA)
    - 工作温度范围:
    - 控制柜内布线:-20至60°C
    - 控制柜外布线:-40至85°C
    - 安装温度范围:
    - 控制柜内布线:0至50°C
    - 控制柜外布线:-10至60°C
    - 接口:
    - 标准RJ45插头:外径5.8mm,四对AWG27(LSZH)或AWG26(PUR)线缆
    - 坚固RJ45插头:外径6.5mm,四对AWG22线缆
    - 电缆长度:
    - LSZH电缆:0.2m至20m,共12种长度
    - PUR电缆:0.5m至20m,共10种长度

    3. 产品特点和优势


    - 双屏蔽结构:整体编织和每对线缆的独立铝箔屏蔽,减少电磁干扰(EMI),适合工业环境
    - 易组装性:无需专用工具即可现场组装,简化了安装过程
    - 防护等级:IP67防护等级,可抵御恶劣环境
    - 多样化选择:不同颜色、长度和连接器配置,满足各种应用需求

    4. 应用案例和使用建议


    - 控制面板:适用范围广泛,可用于各类控制面板内的连接。LSZH电缆特别适合狭小空间内的布线,降低火灾风险。
    - 户外布线:对于户外应用,推荐使用PUR电缆,以增强电缆的机械强度和耐候性。
    - 机器人布线:机器人布线需要承受反复弯曲和振动,建议选用特殊机器人电缆,如XS5W-T421-@M@-KR,确保长期可靠性和稳定性。

    5. 兼容性和支持


    - 兼容性:与标准M12螺纹连接器兼容,适用于多种工业自动化设备
    - 厂商支持:提供详尽的技术文档和支持服务,帮助客户进行正确的安装和使用

    6. 常见问题与解决方案


    - 问题1:如何正确识别电缆长度和型号?
    - 解答:通过参考“订购信息”章节,根据所需的电缆长度、类型和连接器选择正确的型号。
    - 问题2:如何在现场组装电缆?
    - 解答:详细步骤请参阅手册第14页的“组装程序”。

    7. 总结和推荐


    总结:XS5/XS6工业以太网电缆以其双屏蔽结构、广泛的连接器选择和优秀的防护等级,成为工业自动化领域的一种理想选择。其易于组装和广泛的应用场景使其在市场上具有较强的竞争力。
    推荐:鉴于其卓越的性能和广泛的适用性,强烈推荐在工业自动化项目中使用这些电缆。无论是室内还是室外,控制面板内还是外部布线,都能满足不同应用的需求。

XS6W6LSZH8SS100CMY参数

参数
3.28' (1.00m)
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 散装
