K3GN-NDC-FLK 24VDC

产品分类: 面板测量仪
厂牌: OMRON/欧姆龙
产品描述: Omron 数字面板仪表, 测量电流,电压, 22mm高切面, LCD
供应商型号: 653-K3GNNDCFLK24VDC
供应商: Mouser
标准整包数: 1

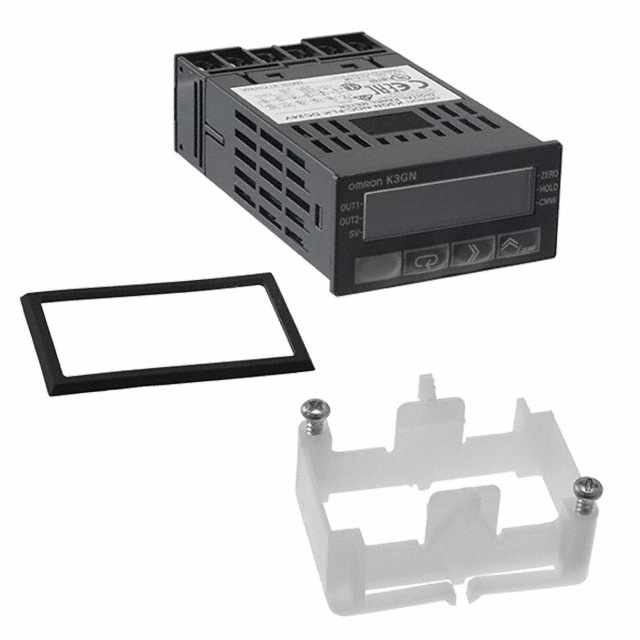

OMRON/欧姆龙 面板测量仪 K3GN-NDC-FLK 24VDC

K3GN-NDC-FLK 24VDC概述

    1/32 DIN Digital Panel Meter K3GN 技术手册概述

    1. 产品简介


    1/32 DIN Digital Panel Meter(K3GN)是一款专为设备和控制面板小型化设计的数字面板仪表。它具备紧凑的尺寸(48 x 24 x 83毫米),可以与多种类型的输入信号兼容,包括直流电压/电流、旋转脉冲等。该仪表提供了绿色和红色两种显示颜色,并具有可选的输出模式。K3GN已获得CE认证及UL/CSA批准,并拥有防水等级NEMA4X(相当于IP66),适合多种工业环境应用。

    2. 技术参数


    - 输入类型:直流电压/电流、NPN、PNP输入
    - 输出类型:2路继电器接触输出(SPST-NO)、3路晶体管输出(NPN开漏极)
    - 电源电压:24 VDC
    - 功耗:最大2.5瓦特(在最大负载且所有指示灯点亮时)
    - 精度:±0.1%满量程±1个字(在23±3℃条件下)
    - 响应时间:继电器输出750毫秒内,模拟输出750毫秒内
    - 绝缘电阻:至少20兆欧(500伏直流电下)
    - 电磁兼容性:符合EN 61326、EN 55011和EN 61000系列标准

    3. 产品特点和优势


    K3GN具备以下独特的功能和优势:
    - 多输入兼容性:可以同时处理多种类型的输入信号,提高了适用性。
    - 双重显示颜色选择:可根据应用需求选择绿色或红色显示。
    - 高可靠性和防护等级:达到NEMA4X(IP66),确保在恶劣环境下正常运行。
    - 宽工作温度范围:-10°C到55°C的宽工作温度范围,使其适用于广泛的工业环境。

    4. 应用案例和使用建议


    K3GN广泛应用于自动化控制、设备监测等领域。例如,在生产线上的电机转速监控中,K3GN可以用来显示电机转速并进行报警控制。为了提高可靠性,建议在设置过程中正确配置输入类型和输出类型,并在可能的情况下采用额外的绝缘措施以防止外部干扰。此外,应定期检查和校准以保持最佳性能。

    5. 兼容性和支持


    K3GN能够与各种标准工业控制系统兼容,并提供详尽的技术支持。厂商提供了用户手册和在线技术支持服务,以帮助用户解决使用过程中的问题。K3GN还配备了非易失性存储器(EEPROM),可在不断电情况下进行多次重写。

    6. 常见问题与解决方案


    - 问题:当多个K3GN仪表共同使用时,如何确保每个仪表的功率消耗不会影响其他仪表?
    - 解决方案:确保总控制电源容量大于K3GN仪表的额定容量,以免影响仪表的正常运行。

    - 问题:如何正确设置输入类型和输出类型?
    - 解决方案:根据实际应用需求,使用Shift键和Up/Zero键进行正确设置。可以通过参考仪表的手册进一步了解详细步骤。

    7. 总结和推荐


    K3GN是一款高性能的数字面板仪表,特别适合需要高精度测量和紧凑安装空间的应用场合。其优异的多功能性、可靠性和防护能力使其在市场上具有很高的竞争力。强烈推荐在相关工业自动化项目中使用此产品。

K3GN-NDC-FLK 24VDC参数

参数
长*宽*高 83mm*48mm*24mm
安装方式 面板安装
零件状态 在售
包装方式 散装

K3GN-NDC-FLK 24VDC厂商介绍

OMRON(欧姆龙)是一家全球知名的自动化控制及电子设备制造商,总部位于日本。公司成立于1933年,由立石一真创立,最初以生产定时器和保护继电器起家。OMRON的产品广泛应用于工业自动化、医疗设备、社会基础设施等领域。

OMRON的主营产品分类包括:
1. 控制设备:如PLC(可编程逻辑控制器)、传感器、控制器等。
2. 组件:如继电器、开关、连接器等。
3. 医疗设备:如血压计、体温计、血糖仪等。
4. 社会基础设施:如交通信号控制系统、能源管理系统等。

OMRON的优势在于:
1. 技术创新:OMRON在自动化控制和电子设备领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:OMRON的产品以高品质著称,严格遵循国际标准进行生产和检测。
3. 全球布局:OMRON在全球设有多个研发中心和生产基地,能够快速响应各地市场需求。
4. 客户服务:OMRON提供全方位的技术支持和售后服务,帮助客户解决实际问题。

K3GN-NDC-FLK 24VDC数据手册

厂牌 PDF简要描述 下载
OMRON/欧姆龙 面板测量仪 OMRON/欧姆龙 K3GN-NDC-FLK 24VDC K3GN-NDC-FLK 24VDC数据手册

K3GN-NDC-FLK 24VDC封装设计

查看详情并下载
Symbol
Footprint
3D Model
