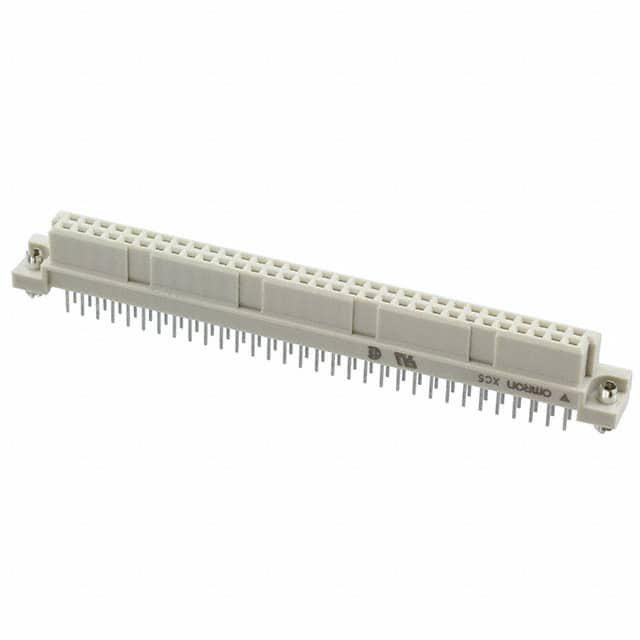

XC5B-6431-0

产品分类: 背板连接器 - DIN 41612
厂牌: OMRON/欧姆龙
产品描述: Conn DIN 41612 SKT 64 POS Solder ST Thru-Hole
供应商型号: CSJ-ST64467790
供应商: 海外现货
标准整包数: 1
OMRON/欧姆龙 背板连接器 - DIN 41612 XC5B-6431-0

XC5B-6431-0概述

    # DIN Twin-contact Connectors XC5 技术手册

    产品简介


    DIN Twin-contact Connectors XC5 是一系列符合 UL/CSA 标准的双接触点连接器。它们在保留标准 DIN 连接器特性的同时增加了可用触点的数量。这些连接器被广泛应用于各类电子产品和系统中,如汽车电子、工业自动化和通信设备。产品线涵盖单列到双列及三列配置,适用于各种不同的连接需求。

    技术参数


    额定参数
    - 额定电流:2 A
    - 额定电压:300 VAC
    - 接触电阻:最大 20 mΩ(在 20 mV 和 100 mA 下)
    - 绝缘电阻:最小 106 MΩ(在 100 VDC 下)
    - 耐压强度:1,000 VAC 持续 1 分钟(漏电流:最大 1 mA)
    尺寸和材料
    - 塑料外壳:玻璃纤维增强 PBT 树脂 (UL94 V-0)/灰色
    - 触点端子:黄铜镀镍,金镀层 0.4 μm
    - 插针终端:黄铜镀镍,锡镀层 2.0 μm
    - 环境温度范围:-55°C 至 125°C(低温下无冰冻)
    插拔参数
    - 总插入力:每触点最大 0.59 N
    - 拔出力:每触点最小 0.15 N(使用测试量规时)
    - 插拔耐久性:200 次
    适用导线规格
    - AWG 30, 28, 26 或 24(实心线:直径 0.25 至 0.51 mm)
    其他特性
    - 符合 RoHS 标准
    - 通过 FEM 分析降低插入力
    - 可选双排及三排配置

    产品特点和优势


    DIN Twin-contact Connectors XC5 的主要特点是:
    1. 高可靠性:采用双接触系统确保连接的稳固性。
    2. 低插入力:利用 FEM 分析优化设计,使得插入更加轻松。
    3. 多型号选择:提供从单列到三列多种配置,适应不同应用场景。
    4. 环境适应性强:工作温度范围广,可在恶劣环境中稳定工作。

    应用案例和使用建议


    应用案例
    - 汽车电子:用于引擎控制单元和传感器间的信号传输。
    - 工业自动化:用于机器人和自动控制系统的布线。
    - 通信设备:用于网络交换机和路由器的内部连接。
    使用建议
    - 正确使用:在自动化焊接过程中,使用遮蔽带(推荐使用 3M Sumitomo #214)保护垂直连接器。
    - 注意事项:确保连接器在安装时遵循基本对齐尺寸要求(α、β、γ、δ),以保证连接可靠性。
    - 清洁保养:定期检查并清理连接器插孔,避免尘埃和杂质影响连接效果。

    兼容性和支持


    DIN Twin-contact Connectors XC5 与其他标准 DIN 连接器具有良好的兼容性。厂商提供完善的工具和配件(如防尘盖、编码切割器和临时固定销),以满足不同用户的需求。如果您需要进一步的技术支持,可联系您的 OMRON 代表。

    常见问题与解决方案


    1. 如何安装编码切割器?
    - 使用 XY2D-0001 编码切割器切开编码槽中的编码键。如果某些 DIN 连接器组合不适用,请联系 OMRON 代表。

    2. 插入时出现困难怎么办?
    - 确保连接器的触点与插槽对齐准确,并施加适当的插入力。如有必要,检查是否需要调整触点间隙。

    总结和推荐


    综上所述,DIN Twin-contact Connectors XC5 在设计和性能方面表现出色,特别适合那些需要高度可靠性和多功能性的应用场景。建议在选择此类连接器时考虑其广泛的兼容性和供应商提供的支持服务。因此,我们强烈推荐此款连接器作为高效可靠的电子元器件选择。

XC5B-6431-0参数

参数
安装方式 通孔安装
零件状态 在售
包装方式 托盘

XC5B-6431-0厂商介绍

OMRON(欧姆龙)是一家全球知名的自动化控制及电子设备制造商,总部位于日本。公司成立于1933年,由立石一真创立,最初以生产定时器和保护继电器起家。OMRON的产品广泛应用于工业自动化、医疗设备、社会基础设施等领域。

OMRON的主营产品分类包括:
1. 控制设备:如PLC(可编程逻辑控制器)、传感器、控制器等。
2. 组件:如继电器、开关、连接器等。
3. 医疗设备:如血压计、体温计、血糖仪等。
4. 社会基础设施:如交通信号控制系统、能源管理系统等。

OMRON的优势在于:
1. 技术创新:OMRON在自动化控制和电子设备领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:OMRON的产品以高品质著称,严格遵循国际标准进行生产和检测。
3. 全球布局:OMRON在全球设有多个研发中心和生产基地,能够快速响应各地市场需求。
4. 客户服务:OMRON提供全方位的技术支持和售后服务,帮助客户解决实际问题。

XC5B-6431-0数据手册

厂牌 PDF简要描述 下载
OMRON/欧姆龙 背板连接器 - DIN 41612 OMRON/欧姆龙 XC5B-6431-0 XC5B-6431-0数据手册

XC5B-6431-0封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 10.2858 ¥ 87.1207
库存: 124
起订量: 5 增量: 1
交货地:
最小起订量为:1
合计: ¥ 87.12
直接购买
加入购物车
