XS5F-D421-C80-F

产品分类: 圆形线缆
厂牌: OMRON/欧姆龙
产品描述: Omron 传感器执行器电缆, 4芯, M12转无终端接头
供应商型号: 236-XS5F-D421-C80-F-ND
供应商: Digi-Key
标准整包数: 1

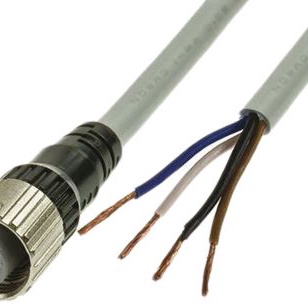

OMRON/欧姆龙 圆形线缆 XS5F-D421-C80-F

XS5F-D421-C80-F概述

    CSMXS5DSE136 圆形防水连接器(M12智能插接)

    产品简介


    圆形防水连接器(M12智能插接)是用于工业自动化应用的先进电子元器件。其主要功能是在严苛环境下提供可靠的电气连接,特别适用于机器人、自动化设备和控制系统中。该系列产品因其便捷的安装和高性能而受到广泛应用。

    技术参数


    | 参数 | 值 |

    | 电流(额定) | 4 A |
    | 电压(额定) | 250 VDC |
    | 接触电阻 | ≤40 mΩ (≤20 mV, ≤100 mA) |
    | 绝缘电阻 | ≥1,000 MΩ (500 VDC) |
    | 耐压(介电强度) | 1,500 VAC 1分钟 (泄漏电流:≤1 mA) |
    | 防护等级 | IP67 (符合IEC60529标准) |
    | 插入次数耐久性 | 50次 |
    | 锁紧力 | 拉伸:100 N/15 s, 扭转:1 N·m/15 s |
    | 电缆握持力 | 拉伸:100 N/15 s, 扭转:1 N·m/15 s (直径为6 mm时) |
    | 操作锁紧力矩 | 0.1至0.25 N·m |
    | 工作温度范围 | -25至70°C |
    | 环境湿度范围 | 20%至85% |

    产品特点和优势


    1. 智能插接机制:通过简单的插入和旋转约1/8圈即可锁定,操作简便且安全可靠。
    2. 与M12螺纹兼容:可以连接到M12螺纹传感器和执行器,适用于各种组合。
    3. 高效安装:安装时间缩短至原来的1/3,提高了生产效率。
    4. 高防护等级:具备IP67防护等级,能有效防止灰尘和水进入。
    5. 多种连接方式:提供IDC、压接、焊接和螺丝固定等多种连接方式,满足不同需求。

    应用案例和使用建议


    1. 机器人电缆:适用于机器人和其他自动化设备中的电缆连接,特别是那些需要在高温、油污和飞溅环境中工作的场合。
    2. 传感器连接:在各种工业传感器中提供稳定可靠的连接。
    3. 控制系统连接:用于PLC、控制器等控制系统的连接。
    使用建议:
    - 在连接前,请确保接头干燥清洁,避免接触水或其他液体。
    - 请定期检查连接部位,确保连接稳固可靠。

    兼容性和支持


    - 与M12螺纹连接器及其他标准M12设备兼容。
    - 厂商提供技术支持和服务保障,确保用户在使用过程中遇到问题时能够及时得到帮助。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 连接松动 | 检查是否完全旋转到位并听到“咔嚓”声确认连接。 |
    | 接触不良 | 清洁接触点并重新连接。 |
    | 密封失效 | 更换密封圈。 |

    总结和推荐


    圆形防水连接器(M12智能插接)凭借其简便的操作、高可靠性以及广泛的应用场景,成为工业自动化领域的优选产品。其在机器人、自动化设备及控制系统中的表现尤为突出。推荐给追求高效、稳定连接的用户群体。

XS5F-D421-C80-F参数

参数
3.28'(1.00m)
零件状态 在售

XS5F-D421-C80-F厂商介绍

OMRON(欧姆龙)是一家全球知名的自动化控制及电子设备制造商,总部位于日本。公司成立于1933年,由立石一真创立,最初以生产定时器和保护继电器起家。OMRON的产品广泛应用于工业自动化、医疗设备、社会基础设施等领域。

OMRON的主营产品分类包括:
1. 控制设备:如PLC(可编程逻辑控制器)、传感器、控制器等。
2. 组件:如继电器、开关、连接器等。
3. 医疗设备:如血压计、体温计、血糖仪等。
4. 社会基础设施:如交通信号控制系统、能源管理系统等。

OMRON的优势在于:
1. 技术创新:OMRON在自动化控制和电子设备领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:OMRON的产品以高品质著称,严格遵循国际标准进行生产和检测。
3. 全球布局:OMRON在全球设有多个研发中心和生产基地,能够快速响应各地市场需求。
4. 客户服务:OMRON提供全方位的技术支持和售后服务,帮助客户解决实际问题。

XS5F-D421-C80-F数据手册

厂牌 PDF简要描述 下载
OMRON/欧姆龙 圆形线缆 OMRON/欧姆龙 XS5F-D421-C80-F XS5F-D421-C80-F数据手册

XS5F-D421-C80-F封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 28.5896 ¥ 239.2592
10+ $ 24.3006 ¥ 203.366
30+ $ 22.4879 ¥ 188.1958
50+ $ 21.6921 ¥ 181.5359
100+ $ 20.6575 ¥ 172.8776
250+ $ 19.3656 ¥ 162.0658
500+ $ 18.4426 ¥ 154.3416
库存: 2
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 239.25
