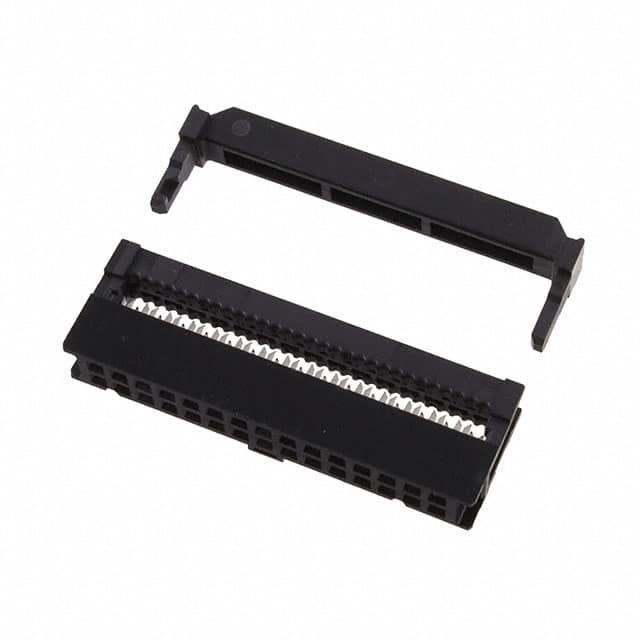

XG4M-3030-T

厂牌: OMRON/欧姆龙
产品描述: 28 AWG Receptacle 2.54mm 2 30pin 150nm 金 黑色 IDC 导线安装,自由悬挂,通孔安装 42.7mm(长度)
供应商型号: XG4M-3030-T
供应商: 国内现货
标准整包数: 10
OMRON/欧姆龙 矩形连接器 - 自由悬挂/面板安装 XG4M-3030-T

XG4M-3030-T概述


    产品简介


    Flat Cable Connectors XG4 是一种符合军用标准(MIL)的电路板连接器。它们通过改进设计,在可靠性、空间节省及多功能组合等方面表现出色。这些连接器广泛应用于各种电子设备中,因其高可靠性和广泛的适用范围而备受青睐。

    技术参数


    - 额定电流:
    - XG4M: 1 A
    - XG4M-U: 3 A (具体值取决于所用插座)
    - 额定电压:
    - XG4M: 250 VAC
    - XG4M-U: 300 VAC
    - 接触电阻: 最大 20 mΩ (20 mV, 100 mA条件下)
    - 绝缘电阻: 最小 1,000 MΩ (500 VDC条件下)
    - 介电强度: 500 VAC 1分钟内 (泄漏电流: 最大 1 mA)
    - 总插入力: 每个触点最大 1.96 N
    - 拔出力: 最小 0.39 N (测试规,t=0.64 mm)
    - 插入寿命: 50次
    - 环境操作温度: -55 至 105°C (低温时无冰冻)

    产品特点和优势


    Flat Cable Connectors XG4 系列连接器具有多种独特的优势:
    - 高可靠性:通过全新的生产系统提高。
    - 节省空间:可用的盒式插头(XG4C)型号。
    - 支持信号转接:可使用 ID 插头(XG4E)。
    - 组合灵活性:能通过不同型号的插头和插座灵活组合。
    - 锁定机制:采用锁杆进行锁定,提高连接稳定性。
    - 兼容 MIL 和 UL 标准:确保高质量和一致性。
    - 丰富的材料选择:如 PBT 和聚酰胺树脂等,满足不同应用场景的需求。

    应用案例和使用建议


    应用场景:这些连接器广泛应用于航空航天、军事、工业控制等领域,例如用于高速信号传输、电路板间的连接和信号转接。
    使用建议:
    1. 电缆管理: 在连接之前,应尽量减少电缆的松弛,以保证连接的稳固性。
    2. 组装顺序: 先将连接器插入,再使用工具辅助固定,避免损坏。
    3. 防冰处理: 使用时注意环境温度,确保在低温度下不会产生冰冻现象。
    4. 焊接条件: 自动焊接条件下,温度设定为 250 ±5°C,持续时间不超过 5 秒。

    兼容性和支持


    兼容性:这些连接器可以与 XG5M-N 型插座和其他相关型号的连接器配套使用。它们适用于 2.54 mm 节距的电缆,支持半覆盖(Semi-cover)的应用。
    支持和维护:厂家提供详尽的技术文档和安装指导,有助于用户正确安装和使用这些连接器。如有任何疑问,可通过技术支持热线获得帮助。

    常见问题与解决方案


    1. Q: 如何安全地操作锁杆?
    - A: 不要强迫锁杆超过其活动范围,仅用手操作,切勿使用工具。
    2. Q: 如何避免连接器受损?
    - A: 确保在拆卸连接器前释放锁机制,不要过度施力。
    3. Q: 如何正确管理电缆松弛?
    - A: 在插入 XG4M 连接器前,尽量减少电缆松弛,确保稳固连接。

    总结和推荐


    综合评估:Flat Cable Connectors XG4 系列连接器凭借其高可靠性、广泛适用性和易用性,成为电子设备中不可或缺的一部分。它们在各种严苛环境下表现出色,非常适合需要高性能和可靠性的应用场景。
    推荐:鉴于其众多优势和适用性,强烈推荐使用 Flat Cable Connectors XG4 系列连接器。这些连接器不仅能够提升设备的整体性能,还能显著降低故障率,确保长期稳定运行。

XG4M-3030-T参数

参数
类型 Receptacle
排数 2
触头镀层
电缆端接 IDC
间距 2.54mm
触头镀层厚度 150nm
针脚数 30pin
线规 28 AWG
颜色 黑色
长*宽*高 42.7mm(长度)
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 托盘
