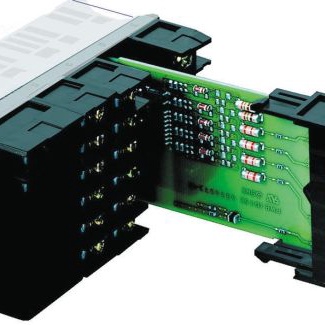

K33-L1A

产品分类: 面板测量仪
厂牌: OMRON/欧姆龙
产品描述: Omron 输出卡 K33-L1A
供应商型号: 653-K33-L1A
供应商: Mouser
标准整包数: 1
OMRON/欧姆龙 面板测量仪 K33-L1A

K33-L1A概述

    数字指示器K3HB系列(脉冲输入系列)介绍

    1. 产品简介


    K3HB系列数字指示器已经扩展为包括脉冲输入型号,以满足广泛的应用需求。它适用于从电子测量值显示到设备操作状态显示的各种应用,如监控和控制系统中的主机通信接口。该系列涵盖了许多I/O变化,可用于识别、控制和信息应用。

    2. 技术参数


    - 输入信号:无电压接触、电压脉冲、开路集电极
    - 外部电源:12VDC ±10%,80mA(仅限具有外部电源的型号)
    - 事件输入:可配置为5点(M3端子块)或8点(10针MIL连接器),NPN或PNP开路集电极
    - 启动补偿计时器输入:无电压接触信号或NPN开路集电极
    - 电源电压:100至240VAC,24VAC/VDC,DeviceNet电源:24VDC
    - 功耗:100至240VAC时最大18VA(最大负载),24VAC/DC时最大11VA/7W(最大负载),DeviceNet电源:最大50mA(24VDC)
    - 测量范围:0.5mHz至50kHz(对于电压脉冲/开路集电极传感器)
    - 测量精度:在±5°C下,功能F1、F6:±0.006%读数±1位;功能F2至F5:±0.02%读数±1位
    - 环境温度:工作温度范围为-10°C至55°C,存储温度范围为-25°C至65°C
    - 防护等级:前面板符合NEMA 4X标准(相当于IP66),后壳IP20

    3. 产品特点和优势


    - 红绿双色显示:根据比较输出的状态切换颜色,便于远程识别判断结果。
    - 位置计:可直观查看当前值与测量或显示范围的比例,便于趋势监测和状态判断。
    - 紧凑型设计:设备深度仅为95mm,有助于开发更薄更小的控制面板和安装。
    - 高速脉冲测量:最高支持50kHz脉冲频率测量,适用于高速旋转物体测量。
    - 通信兼容性:支持多种通讯接口,包括RS-232C/RS-485和DeviceNet,实现高速数据传输。

    4. 应用案例和使用建议


    - 烘烤面包时间显示:使用K3HB-R模型监测面包烘烤过程,确保准确的时间控制。
    - 射击速度测量:通过K3HB-P模型测量射击速度,提供时间判断。
    - 工件计数:利用K3HB-C模型测量和监控高速上/下脉冲,用于计数零件。
    使用建议:
    - 确保所有外部传感器正确配置和校准,以获得最准确的测量结果。
    - 在安装过程中注意环境条件,特别是在高湿度环境下,需确保适当的防护措施。

    5. 兼容性和支持


    - 支持多种传感器类型,包括NPN和PNP输入,确保与不同类型传感器的兼容性。
    - 提供广泛的配件和支持服务,包括特殊电缆和连接器,方便用户进行系统集成。

    6. 常见问题与解决方案


    - 问题1:电源电压不稳导致显示异常。
    - 解决方案:检查电源电压范围是否符合要求,并使用稳压器保证稳定的输入电压。
    - 问题2:传感器信号不稳定。
    - 解决方案:检查传感器接线和配置,确认信号路径无误且传感器正常工作。

    7. 总结和推荐


    K3HB系列数字指示器是一款功能强大且适应性强的产品,适用于各种复杂的应用场景。其紧凑的设计、高速脉冲测量能力和多样化的接口选项使其在市场上具备较强的竞争力。强烈推荐用于需要精确测量和控制的工业自动化应用中。

K33-L1A参数

参数
零件状态 在售
包装方式 散装

K33-L1A厂商介绍

OMRON(欧姆龙)是一家全球知名的自动化控制及电子设备制造商,总部位于日本。公司成立于1933年,由立石一真创立,最初以生产定时器和保护继电器起家。OMRON的产品广泛应用于工业自动化、医疗设备、社会基础设施等领域。

OMRON的主营产品分类包括:
1. 控制设备:如PLC(可编程逻辑控制器)、传感器、控制器等。
2. 组件:如继电器、开关、连接器等。
3. 医疗设备:如血压计、体温计、血糖仪等。
4. 社会基础设施:如交通信号控制系统、能源管理系统等。

OMRON的优势在于:
1. 技术创新:OMRON在自动化控制和电子设备领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:OMRON的产品以高品质著称,严格遵循国际标准进行生产和检测。
3. 全球布局:OMRON在全球设有多个研发中心和生产基地,能够快速响应各地市场需求。
4. 客户服务:OMRON提供全方位的技术支持和售后服务,帮助客户解决实际问题。

K33-L1A数据手册

厂牌 PDF简要描述 下载
OMRON/欧姆龙 面板测量仪 OMRON/欧姆龙 K33-L1A K33-L1A数据手册

K33-L1A封装设计

查看详情并下载
Symbol
Footprint
3D Model
