V15G31C25K

产品分类: 限位开关
厂牌: OMRON/欧姆龙

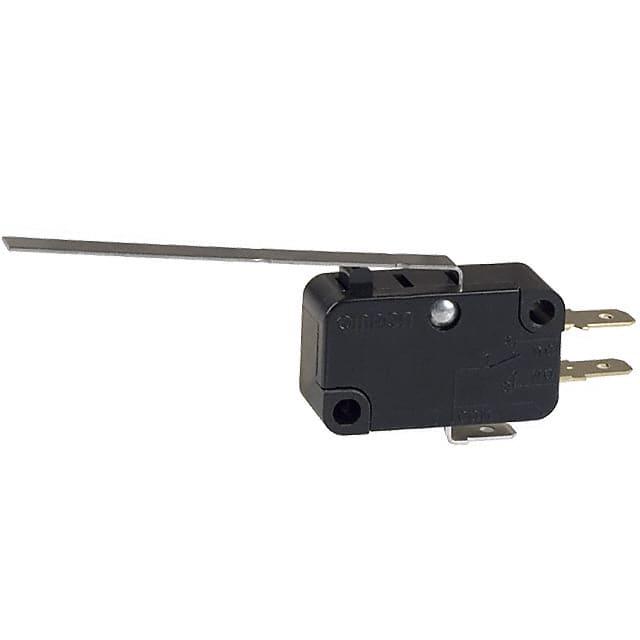

产品描述: Omron 微动开关, 长摆杆类型, 快速连接端, 触点额定电流 15 A @ 250 V 交流, SP-CO
供应商型号:
供应商:
标准整包数: 0
OMRON/欧姆龙 限位开关 V15G31C25K

V15G31C25K概述

    Snap Action Switch V 产品技术手册

    1. 产品简介


    Snap Action Switch V(触发开关V) 是一款通用型的快速动作开关,广泛应用于各种工业场合。这款开关采用行业标准设计,具有10安培和15安培两种额定电流,最小机械操作寿命为5000万次。它符合RoHS标准,保证环保和安全性能。产品主要用于机器工具、自动门以及其他需要频繁切换的应用领域。

    2. 技术参数


    | 参数 | 值 |

    | 额定电流 | 10安培,15安培 |
    | 工作电压 | 250伏交流电 |
    | 操作速度 | 0.1 mm 至 1 m/秒 (0.004 至 39.4 英寸/秒) |
    | 操作频率 | 机械 600次/分钟 |
    | 电气 60次/分钟 |
    | 接触电阻 | 15 毫欧姆最大 (初始值) |
    | 绝缘电阻 | 100 兆欧最小,施加 500 V 直流电 |
    | 介电强度 | 1000 伏交流电,非连续端子之间 |
    | 1500 伏交流电,每个端子与地之间 |
    | 谐振振动 | 10 至 55 赫兹,1.5毫米双振幅 |
    | 冲击 | 机械耐久性 1000 米/秒² |
    | 操作失灵耐久性 300 米/秒² (30g) |
    | 操作温度范围 | -25°C 至 80°C |
    | 湿度 | 85% RH 最大 |
    | 操作寿命 | 机械 5000万次最小 |
    | 电气 100000次最小 (15A) |
    | 电气 300000次最小 (10A) |
    | 重量 | 约6.2克 (针柱型) |

    3. 产品特点和优势


    - 高可靠性:机械操作寿命长达5000万次,电气操作寿命高达100000至300000次,适用于频繁操作的场合。
    - 环保材料:RoHS合规,无有害物质,绿色环保。
    - 高灵活性:适用于多种安装方式,包括螺纹终端、焊接终端等,提供广泛的应用选择。
    - 高性能:接触电阻低,绝缘电阻高,适合高压和高频应用环境。

    4. 应用案例和使用建议


    - 应用案例:Snap Action Switch V 广泛用于机床、自动门、家电等领域。例如,在机器工具上,可以作为安全开关使用;在自动门上,可用来控制门的开启和关闭。
    - 使用建议:在安装时,使用合适的螺丝刀,并确保拧紧螺丝的扭矩在4至6 kg-cm范围内。在操作时,确保操作体以适当的压力推动开关操作体,并且不会在释放时接触操作体。

    5. 兼容性和支持


    - 兼容性:Snap Action Switch V 支持多种终端类型,包括螺纹终端、焊接终端等,可以与其他多种设备兼容。此外,厂商提供了详细的安装指南和支持服务。
    - 支持信息:用户可通过厂商获取详细的安装和维护信息。此外,厂商还提供售后支持和技术咨询。

    6. 常见问题与解决方案


    - 问题1:开关操作不稳定。
    - 解决方案:检查操作力是否足够,确保操作体正确安装并调整到适当的力。
    - 问题2:接触电阻过高。
    - 解决方案:检查连接终端是否清洁,必要时进行重新焊接。
    - 问题3:开关出现过早失效。
    - 解决方案:确认开关的安装位置和操作环境是否符合要求,必要时更换新的开关。

    7. 总结和推荐


    Snap Action Switch V 以其卓越的操作稳定性和可靠性,成为工业应用中的优选产品。尤其适用于需要频繁切换的场景,如机床和自动门系统。推荐给需要高可靠性和耐用性的客户。同时,厂商提供了全面的支持和服务,确保用户可以顺利使用和维护该产品。

V15G31C25K参数

参数
电气寿命 100000Cycles
机械寿命 50000000Cycles
最小行程 2mm
操作力 0.7N
开关功能 On-Mom
开关配置 SPDT
执行器角度 -
电流额定值 15A
长*宽*高 27.8mm(长度)*15.9mm(高度)
通用封装 SPDT
安装方式 底座安装
零件状态 在售
包装方式 散装
