XM3A-3721

产品分类: D-Sub 连接器
厂牌: OMRON/欧姆龙
产品描述: Omron D型连接器, XM3A系列, 公插, DB37针, 面板安装, 直向主体
供应商型号: CSJ-ST64467644
供应商: 海外现货
标准整包数: 1

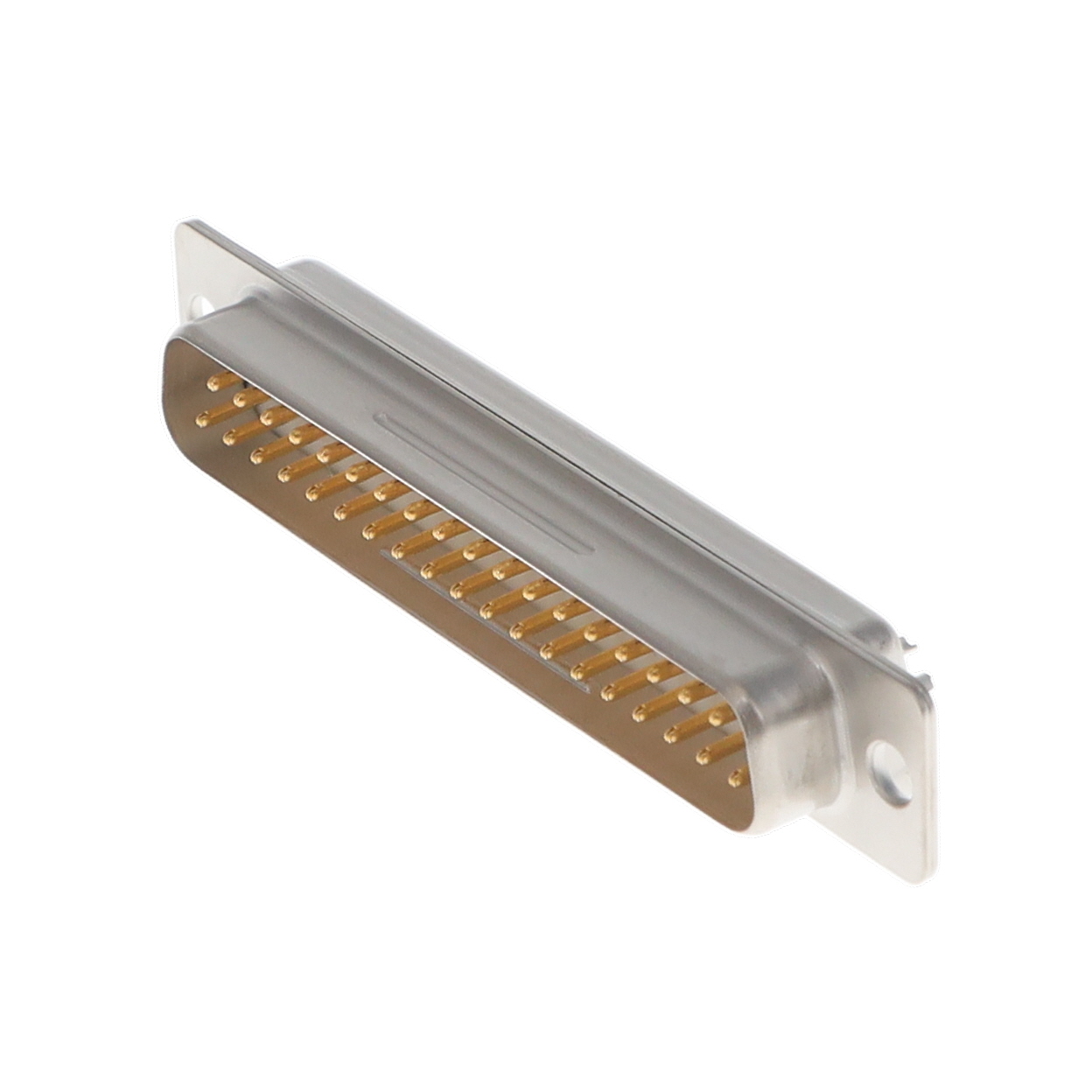

OMRON/欧姆龙 D-Sub 连接器 XM3A-3721

XM3A-3721概述

    D-sub Connectors XM3/XM2S 技术手册

    产品简介


    D-sub Connectors 是一种广泛应用于办公自动化接口领域的连接器。它具备多种型号,包括XM3B(带直角DIP终端的插座)、XM3B-F(带直角DIP终端和磁芯的插座)、XM3C(带直角DIP终端的插头)、XM3F(带直通DIP终端的插座)、XM3A(带焊杯终端的插头)和XM3D(带焊杯终端的插座)。这些连接器采用金属化塑料外壳(如XM2S),具有屏蔽和EMI保护功能,适用于各种工业和消费电子应用。

    技术参数


    | 参数 | 值 |

    | 额定电流 | 5A(插座), 3A(其他型号) |
    | 额定电压 | 300V AC |
    | 接触电阻 | 最大15mΩ |
    | 绝缘电阻 | 最小1,000MΩ |
    | 耐压强度 | 1,000V AC/1分钟 |
    | 插入力 | 最大每个终端3.33N |
    | 拔出力 | 最小0.29N |
    | 插拔耐久性 | 200次 |
    | 工作温度范围 | -55°C至105°C(无冰冻) |
    | 屏蔽效能 | 面板安装:最小25dB(30至900MHz) |
    板载安装:最小20dB(30至900MHz) |

    产品特点和优势


    D-sub Connectors XM3/XM2S 系列具有多项独特功能和优势:
    - 屏蔽设计:抗电磁干扰(EMI),保证信号传输的稳定性。
    - 紧凑型设计:采用多孔、磁芯设计(XM3B-F),占用空间少,适合高频率下的噪声防护。
    - 坚固耐用:使用金属化塑料外壳(XM2S),提供优异的EMI保护。
    - 认证合规:符合UL标准,确保产品的安全性和可靠性。
    - 多种安装方式:可选配各种锚点和接地夹具,方便不同应用场景下的安装。
    - 环保材料:符合RoHS标准,降低对环境的影响。

    应用案例和使用建议


    D-sub Connectors 广泛应用于办公自动化设备中,如打印机、扫描仪、显示器等。在实际使用过程中,建议根据具体应用需求选择合适的型号和配置。例如,对于高频信号传输要求较高的应用,可以选择带有磁芯的型号(如XM3B-F)以提高噪声防护效果。

    兼容性和支持


    D-sub Connectors 系列产品与市面上常见的各类电缆及设备兼容良好。厂商提供了丰富的配件选择,包括锚点、接地夹具和防尘盖等。用户可以根据需要选购配套产品,以实现最佳的应用效果。

    常见问题与解决方案


    1. 问题:如何正确安装D-sub连接器?
    解决方案:首先确认所需连接器型号,然后选择合适的锚点和接地夹具。按照说明书指引进行安装,注意正确固定锁螺丝以避免松动。

    2. 问题:接头接触不良怎么办?
    解决方案:检查插头和插座之间的清洁度,确保无灰尘或其他杂质。如有必要,可以重新焊接插针以确保良好接触。

    总结和推荐


    D-sub Connectors XM3/XM2S 系列以其卓越的性能、稳定的工作特性和广泛的适用范围,在办公自动化和其他领域表现出色。产品在EMI屏蔽、空间节省、耐久性和安全性等方面均有显著优势。综上所述,我们强烈推荐该系列产品给需要高性能连接器的用户。

XM3A-3721参数

参数
外壳材料 Steel,镀镍,聚对苯二甲酸丁二酯(PBT),Glass fiber reinforced
针脚数 37pin
类型 公引脚,插头
颜色 白色
端接 -
额定电流 5A
排数 2
触头镀层
长*宽*高 69.2mm(长度)*14.15mm(高度)
安装方式 自由悬挂
零件状态 在售
包装方式 托盘

XM3A-3721厂商介绍

OMRON(欧姆龙)是一家全球知名的自动化控制及电子设备制造商,总部位于日本。公司成立于1933年,由立石一真创立,最初以生产定时器和保护继电器起家。OMRON的产品广泛应用于工业自动化、医疗设备、社会基础设施等领域。

OMRON的主营产品分类包括:
1. 控制设备:如PLC(可编程逻辑控制器)、传感器、控制器等。
2. 组件:如继电器、开关、连接器等。
3. 医疗设备:如血压计、体温计、血糖仪等。
4. 社会基础设施:如交通信号控制系统、能源管理系统等。

OMRON的优势在于:
1. 技术创新:OMRON在自动化控制和电子设备领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:OMRON的产品以高品质著称,严格遵循国际标准进行生产和检测。
3. 全球布局:OMRON在全球设有多个研发中心和生产基地,能够快速响应各地市场需求。
4. 客户服务:OMRON提供全方位的技术支持和售后服务,帮助客户解决实际问题。

XM3A-3721数据手册

厂牌 PDF简要描述 下载
OMRON/欧姆龙 D-Sub 连接器 OMRON/欧姆龙 XM3A-3721 XM3A-3721数据手册

XM3A-3721封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 12.8867 ¥ 109.1499
库存: 148
起订量: 4 增量: 1
交货地:
最小起订量为:1
合计: ¥ 109.14
直接购买
