XW4N-03D1-S

厂牌: OMRON/欧姆龙
产品描述:
供应商型号: 39-XW4N-03D1-S-ND
供应商: Digi-Key
标准整包数: 1

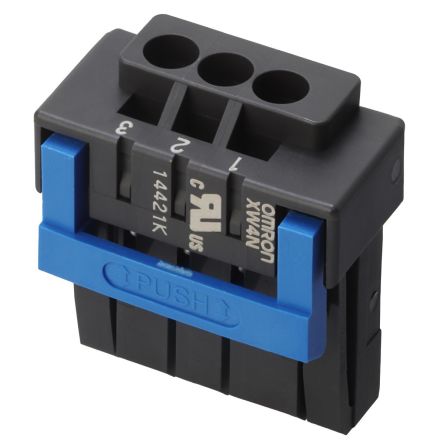

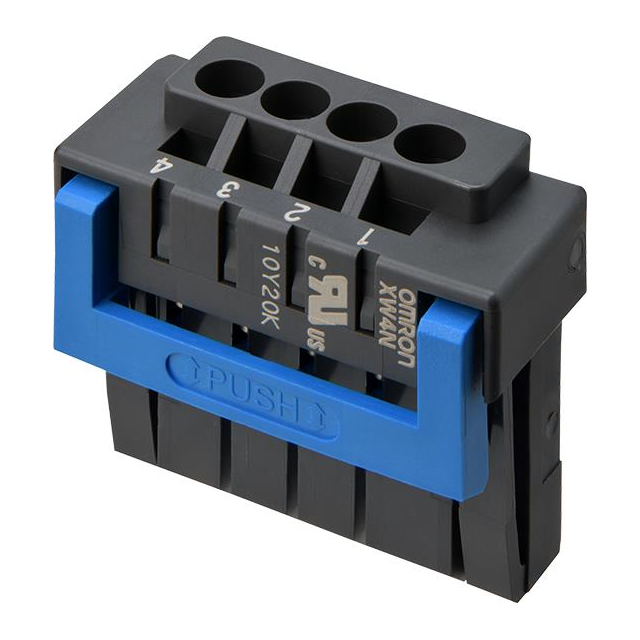

OMRON/欧姆龙 接线座- 接头/插头和插口 XW4N-03D1-S

XW4N-03D1-S概述


    产品简介


    产品概述
    本产品为XW4M/XW4N系列3.5mm间距直插式PCB连接器。通过独特的结构设计,显著提升了连接器的插入和拔出效率,简化了电缆接线过程。本系列连接器广泛应用于工业自动化、通信设备及各类电子控制设备等领域。

    技术参数


    - 间距:3.5mm
    - 材质和表面处理:
    - 插头:LCP (UL94 V-0)
    - 插座:PA (UL94 V-0)
    - 弹簧:不锈钢
    - 接触材料:黄铜合金
    - 耐压:1600V AC(1分钟)
    - 适用温度范围:-40°C至100°C
    - 湿度范围:5%至85%RH
    - 额定电流:8A
    - 额定电压:
    - IEC:160V
    - UL:300V(仅限XW4N-@@D@-@, XW4M-@@D1-@@D@)
    - UL:150V(仅限XW4M-@@D2-@@D@)
    - 电线规格:
    - 固体导线:0.2mm²至1.5mm²
    - 绞合导线:0.2mm²至1.5mm²(带塑料套管:0.2mm²至0.75mm²)
    - 插拔寿命:100次

    产品特点和优势


    1. 高接触可靠性:独特的连接结构设计确保了插入和拔出的高效性,提高了检测、组装和维护的效率。
    2. 焊接兼容性:兼容通孔回流焊,适用于回流焊接工艺。
    3. 标准编号:顶部表面印有标准针号,无需额外的空间来标识引脚位置。
    4. 双手自由机制:可自动保持螺丝刀插入状态,提高接线效率。
    5. 防错码设计:提供编码键,防止错误插入。
    6. 环保认证:符合RoHS标准,绿色无污染。

    应用案例和使用建议


    应用案例
    本产品常用于工业自动化控制系统,例如生产线自动化设备、机器人控制系统以及电信设备中的信号传输。在高密度电路板上安装时,可以通过合理的布局实现更高效的布线。
    使用建议
    - 在进行连接操作前,请先阅读技术手册,特别是“注意事项”部分。
    - 确保电线规格与连接器匹配,避免使用过细或过粗的电线。
    - 遵循正确的插拔方法,避免过度用力导致损坏。
    - 定期检查连接器的接触可靠性,确保长期稳定工作。

    兼容性和支持


    本产品与多种电子元器件兼容,可以方便地集成到现有的电子系统中。制造商提供详细的安装指南和技术支持,确保客户能够正确安装和使用产品。

    常见问题与解决方案


    1. 问题:连接器接触不良
    - 解决办法:检查电线规格是否与连接器匹配,确保电线已完全插入且无松动。

    2. 问题:插入和拔出力过大
    - 解决办法:检查是否存在水或其他杂质,必要时清洁连接器以降低阻力。

    3. 问题:连接器出现腐蚀现象
    - 解决办法:检查使用环境是否潮湿或存在腐蚀性气体,避免在恶劣环境下长时间使用。

    总结和推荐


    综合评估
    XW4M/XW4N系列连接器具备优良的电气特性和机械特性,尤其适合高密度电路板的应用。其高接触可靠性、防水防尘性能和环保设计使其在市场上具有较强的竞争力。
    推荐
    鉴于其卓越的性能和广泛的适用性,我们强烈推荐此系列连接器用于各种高可靠性要求的电子项目。如果您需要进一步的技术支持或购买信息,请联系我们的技术支持团队。

XW4N-03D1-S参数

参数
安装方式 导线安装,自由悬挂,通孔安装
包装方式 托盘

XW4N-03D1-S厂商介绍

OMRON(欧姆龙)是一家全球知名的自动化控制及电子设备制造商,总部位于日本。公司成立于1933年,由立石一真创立,最初以生产定时器和保护继电器起家。OMRON的产品广泛应用于工业自动化、医疗设备、社会基础设施等领域。

OMRON的主营产品分类包括:
1. 控制设备:如PLC(可编程逻辑控制器)、传感器、控制器等。
2. 组件:如继电器、开关、连接器等。
3. 医疗设备:如血压计、体温计、血糖仪等。
4. 社会基础设施:如交通信号控制系统、能源管理系统等。

OMRON的优势在于:
1. 技术创新:OMRON在自动化控制和电子设备领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:OMRON的产品以高品质著称,严格遵循国际标准进行生产和检测。
3. 全球布局:OMRON在全球设有多个研发中心和生产基地,能够快速响应各地市场需求。
4. 客户服务:OMRON提供全方位的技术支持和售后服务,帮助客户解决实际问题。

XW4N-03D1-S数据手册

厂牌 PDF简要描述 下载
OMRON/欧姆龙 接线座- 接头/插头和插口 OMRON/欧姆龙 XW4N-03D1-S XW4N-03D1-S数据手册

XW4N-03D1-S封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 9.0828 ¥ 76.7497
10+ $ 7.4318 ¥ 62.1952
25+ $ 6.9663 ¥ 58.2995
40+ $ 6.7392 ¥ 56.3987
160+ $ 5.1979 ¥ 43.5001
320+ $ 5.0465 ¥ 42.2332
库存: 121
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 76.74
直接购买
加入购物车
