首页  >  产品百科  >  XS5W-D421-J81-F

XS5W-D421-J81-F

产品分类: 圆形线缆
厂牌: OMRON/欧姆龙

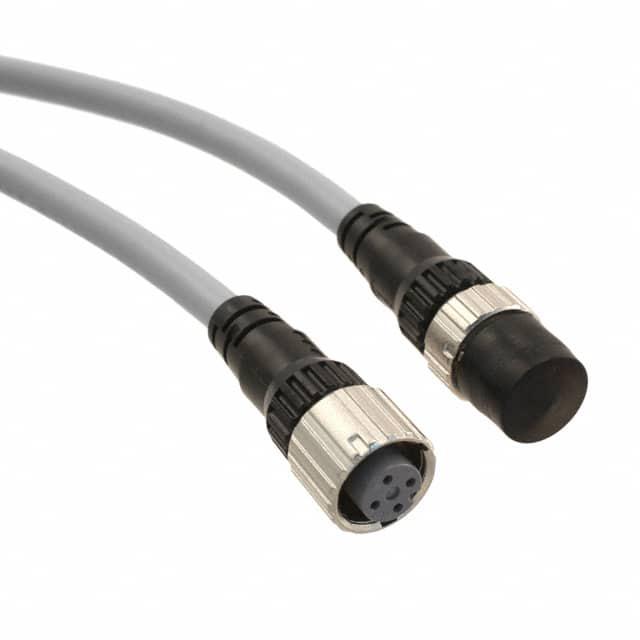

产品描述: Omron 传感器执行器电缆, XS5W系列, 4芯, M12转M12
供应商型号: XS5W-D421-J81-F-ND
供应商: Digi-Key
标准整包数: 1

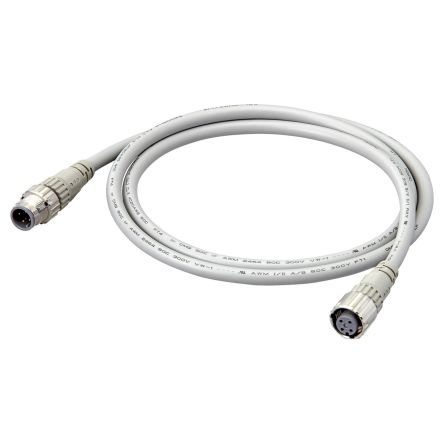

OMRON/欧姆龙 圆形线缆 XS5W-D421-J81-F

XS5W-D421-J81-F概述

    CSMXS5DSE136 产品技术手册

    产品简介


    本手册介绍了CSMXS5系列产品,这是一款圆型防水智能插拔连接器(M12 Smartclick),可广泛应用于自动化设备、机器人控制、工业控制系统等领域。其独特的锁紧机制设计能够显著减少安装时间,提供IP67级别的防护,确保在严苛环境下仍能可靠工作。

    技术参数


    - 额定电流:4A
    - 额定电压:250VDC
    - 接触电阻:最大40 mΩ(20 mV,100 mA)
    - 绝缘电阻:最小1,000 MΩ(500 VDC条件下)
    - 耐压强度:1,500 VAC持续1分钟(漏电流最大1mA)
    - 防护等级:IP67(符合IEC60529标准)
    - 插入次数:50次
    - 抗拉力:100 N/15秒(轴向);1 N·m/15秒(扭转)
    - 耐热范围:-25°C至70°C
    - 湿度范围:20%至85%
    - 短路维修次数:最多10次(仅限同直径和线径)

    产品特点和优势


    1. 易安装:采用一键式智能插拔机制,无需工具即可快速安装,极大减少接线时间。
    2. 高可靠性:锁紧机构坚固耐用,即使在机器振动环境中也能保持稳定。
    3. 兼容性:支持M12螺纹传感器和执行器,兼容多种组合方式。
    4. 多样化选择:提供多种电缆长度及规格,包括防火机器人电缆、耐油聚氨酯电缆和防溅射电缆。

    应用案例和使用建议


    - 自动化生产线:适用于需要频繁插拔连接的应用场合,如自动装配线、搬运系统等。
    - 机器人控制:可用于机器人手臂及其他移动装置的数据传输和电源供应。
    - 工业控制柜:适合用于机柜内部布线,易于维护且可靠。
    使用建议:
    - 安装时注意检查连接器是否完全锁紧,确保接触良好。
    - 在高温或高湿度环境下使用时,定期检查密封圈状态以保证防护性能。

    兼容性和支持


    该产品可以与M12螺纹传感器和执行器兼容。OmrOn公司提供详尽的技术支持和售后服务,包括现场安装指导和技术咨询。

    常见问题与解决方案


    1. 问题:连接器不能正确锁定
    - 解决方案:确保插拔到位并旋转约1/8圈以完成锁定。
    2. 问题:接触不良
    - 解决方案:清洁连接器端子,重新进行插拔操作。
    3. 问题:密封圈损坏
    - 解决方案:更换新的密封圈,确保连接器的防护性能。

    总结和推荐


    CSMXS5系列产品凭借其独特的设计和优异的性能,在各种严苛环境中表现出色,尤其适合需要高可靠性和易于安装的应用场景。强烈推荐使用本产品,以提升系统的整体性能和效率。

XS5W-D421-J81-F参数

参数
32.8' (10.00m)
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 散装

XS5W-D421-J81-F厂商介绍

OMRON(欧姆龙)是一家全球知名的自动化控制及电子设备制造商,总部位于日本。公司成立于1933年,由立石一真创立,最初以生产定时器和保护继电器起家。OMRON的产品广泛应用于工业自动化、医疗设备、社会基础设施等领域。

OMRON的主营产品分类包括:
1. 控制设备:如PLC(可编程逻辑控制器)、传感器、控制器等。
2. 组件:如继电器、开关、连接器等。
3. 医疗设备:如血压计、体温计、血糖仪等。
4. 社会基础设施:如交通信号控制系统、能源管理系统等。

OMRON的优势在于:
1. 技术创新:OMRON在自动化控制和电子设备领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:OMRON的产品以高品质著称,严格遵循国际标准进行生产和检测。
3. 全球布局:OMRON在全球设有多个研发中心和生产基地,能够快速响应各地市场需求。
4. 客户服务:OMRON提供全方位的技术支持和售后服务,帮助客户解决实际问题。

XS5W-D421-J81-F数据手册

厂牌 PDF简要描述 下载
OMRON/欧姆龙 圆形线缆 OMRON/欧姆龙 XS5W-D421-J81-F XS5W-D421-J81-F数据手册

XS5W-D421-J81-F封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 81.3696 ¥ 680.9618
10+ $ 69.1683 ¥ 578.8524
25+ $ 64.8403 ¥ 542.6319
50+ $ 61.7485 ¥ 516.7581
100+ $ 58.8054 ¥ 492.1281
库存: 3
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 680.96
