XW4M-04D2-H1DA

厂牌: OMRON/欧姆龙
产品描述:
供应商型号: CSJ-ST48752152
供应商: 海外现货
标准整包数: 1
OMRON/欧姆龙 接线座- 接头/插头和插口 XW4M-04D2-H1DA

XW4M-04D2-H1DA概述


    产品简介

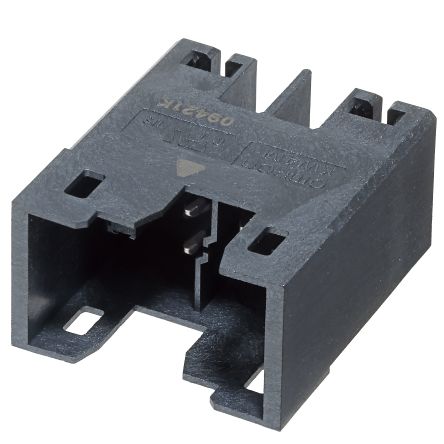

    产品名称:XW4M/XW4N 3.5mm-Pitch Push-In Terminal Block PCB Connectors
    XW4M/XW4N 是一种专为印刷电路板(PCB)设计的 3.5 毫米间距推入式接线端子块连接器。这些连接器旨在显著提高接线效率,并简化插入和拆卸操作。通过独特的接插结构,确保了高接触可靠性,并提高了检查、组装和维护的效率。
    主要功能:
    - 易于插入和拔出
    - 高接触可靠性
    - 支持回流焊接工艺
    应用领域:
    - 自动化控制
    - 通信设备
    - 工业自动化系统
    - 车载电子系统

    技术参数


    | 参数 | 值 |

    | 适用电线范围 | 固体线:0.2mm² 到 1.5mm²
    绞合线:0.2mm² 到 1.5mm² |
    | IEC 额定电压 | 160V |
    | IEC 额定电流 | 8A |
    | UL 额定电压 | 300V(仅 XW4N-@@D@-@,XW4M-@@D1-@@D@)
    150V(仅 XW4M-@@D2-@@D@) |
    | UL 额定电流 | 8A |
    | 绝缘耐压 | 1600VAC,持续 1 分钟 |
    | 适用工具 | XW4Z-00B |
    | 工作温度范围 | -40°C 至 100°C |
    | 存储温度范围 | -40°C 至 70°C |
    | 接触耐用次数 | 100 次 |

    产品特点和优势


    特点:
    - 独特的连接器接插结构,实现高效插入和拔出。
    - 适用于回流焊接,适合批量生产和自动化生产线。
    - 顶部印有标准针脚编号,无需额外空间识别针脚。
    - 使用“无手”机制保持螺丝刀插入,提高布线效率。
    - 可选配编码键,防止错误插入。
    优势:
    - 便于组装和维护,提高生产效率。
    - 采用高标准材料,保证长期可靠运行。
    - 兼容多种电线规格,适应性强。

    应用案例和使用建议


    应用案例:
    这些连接器常用于工业自动化设备中,例如机器人手臂控制系统、PLC(可编程逻辑控制器)接口、通信设备的信号传输等场景。
    使用建议:
    - 在安装过程中,请确保严格按照制造商的说明进行操作。
    - 连接电线时,注意不要过度弯曲或拉伸电线,以避免损坏。
    - 在使用过程中,避免直接暴露在高湿度或腐蚀性环境中,以免影响性能。

    兼容性和支持


    这些连接器具有良好的兼容性,能够与市场上常见的 PCB 板和电线规格相匹配。供应商提供技术支持和服务,帮助用户解决使用过程中遇到的技术问题。

    常见问题与解决方案


    常见问题:
    1. 插入后无法正常工作。
    - 解决方案:检查电线连接是否正确,确认电线规格符合要求。
    2. 连接器出现故障。
    - 解决方案:检查是否有物理损伤,如断裂或变形,并及时更换。

    总结和推荐


    总结:
    XW4M/XW4N 3.5mm-Pitch Push-In Terminal Block PCB Connectors 提供了高效的连接解决方案,具有出色的接触可靠性和易于使用的特性。它们广泛应用于各种工业和通信设备中,是市场上值得信赖的产品。
    推荐:
    由于其卓越的性能和广泛的适用性,强烈推荐在自动化控制和工业通信系统中使用这些连接器。购买和使用这些连接器将大大提高系统的可靠性和生产效率。

XW4M-04D2-H1DA参数

参数
安装方式 通孔安装
零件状态 在售
包装方式 托盘

XW4M-04D2-H1DA厂商介绍

OMRON(欧姆龙)是一家全球知名的自动化控制及电子设备制造商,总部位于日本。公司成立于1933年,由立石一真创立,最初以生产定时器和保护继电器起家。OMRON的产品广泛应用于工业自动化、医疗设备、社会基础设施等领域。

OMRON的主营产品分类包括:
1. 控制设备:如PLC(可编程逻辑控制器)、传感器、控制器等。
2. 组件:如继电器、开关、连接器等。
3. 医疗设备:如血压计、体温计、血糖仪等。
4. 社会基础设施:如交通信号控制系统、能源管理系统等。

OMRON的优势在于:
1. 技术创新:OMRON在自动化控制和电子设备领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:OMRON的产品以高品质著称,严格遵循国际标准进行生产和检测。
3. 全球布局:OMRON在全球设有多个研发中心和生产基地,能够快速响应各地市场需求。
4. 客户服务:OMRON提供全方位的技术支持和售后服务,帮助客户解决实际问题。

XW4M-04D2-H1DA数据手册

厂牌 PDF简要描述 下载
OMRON/欧姆龙 接线座- 接头/插头和插口 OMRON/欧姆龙 XW4M-04D2-H1DA XW4M-04D2-H1DA数据手册

XW4M-04D2-H1DA封装设计

查看详情并下载
Symbol
Footprint
3D Model
