XS6W6LSZH8SS100CMB

产品分类: 其他线缆
厂牌: OMRON/欧姆龙

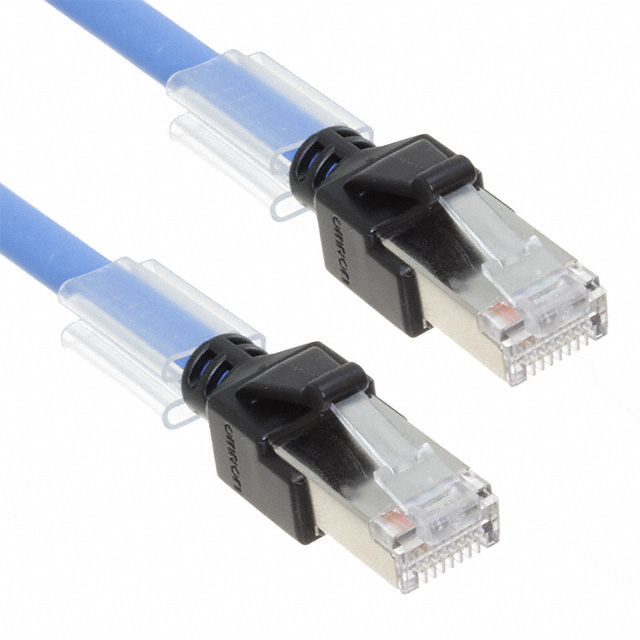

产品描述: Omron 六类屏蔽网线, XS6系列, 1m长, FTP, STP屏蔽, 蓝色LSZH护套, 公插RJ45转公插RJ45
供应商型号: 236-XS6W6LSZH8SS100CMB-ND
供应商: Digi-Key
标准整包数: 1
OMRON/欧姆龙 其他线缆 XS6W6LSZH8SS100CMB

XS6W6LSZH8SS100CMB概述


    产品简介


    工业以太网电缆——XS5/XS6
    工业以太网电缆XS5/XS6主要用于EtherCAT®及其他工业以太网网络。这些电缆适用于机柜内部使用,如控制面板等,也适合户外使用。产品提供了多种类型的连接器,包括标准RJ45插头、耐用型RJ45插头以及M12智能点击插头,确保了在不同环境下的可靠连接。

    技术参数


    - 型号代码: XS6W-@ @@@@ 8 SS @@@@CM-@
    - 传输特性:
    - CAT6a:支持高达10 Gbps的传输速率。
    - CAT5e:支持高达1 Gbps的传输速率。
    - 护套材料:
    - LSZH(低烟零卤):用于机柜内布线。
    - PUR(聚氨酯):用于户外布线。
    - PVC(聚氯乙烯):用于需要耐用性的场合。
    - 接头数量: 8针。
    - 电缆颜色: 蓝色、黄色或绿色。
    - 电缆长度: LSZH电缆从0.2米到20米不等,PUR电缆从0.5米到20米不等。
    - 防护等级: IP67(M12连接器),IP20(RJ45连接器)。
    - 最大电流: 1A(在50℃时)。
    - 耐压能力: 1000VDC(泄漏电流最大为1mA)。
    - 工作温度范围: 操作温度为-20℃至60℃,存储温度为-20℃至60℃,安装温度为0℃至50℃。

    产品特点和优势


    - 双屏蔽结构: 采用整体编织屏蔽层和每对导线独立铝箔屏蔽,有效减少电磁干扰。
    - 智能点击连接器: 提供一键式(1/8圈)连接,简化布线过程。
    - 耐用连接器: 配备坚固卡扣和强电缆固定力,确保室外连接的可靠性。
    - 多种选择: 包括直角连接器、PCB连接器及机器人电缆,满足不同应用场景需求。

    应用案例和使用建议


    - 机柜内布线: 适用于工业控制面板中的布线场景,使用LSZH电缆减少有害气体排放。
    - 户外布线: 使用PUR电缆,适用于恶劣环境下的户外布线需求。
    - 机器人应用: 机器人电缆适用于动态应用,支持高速、频繁弯曲,如在传送带上使用。
    使用建议:
    - 在选择电缆时,根据具体应用环境选择合适的电缆长度和护套材料。
    - 定期检查连接器和电缆,确保连接可靠。

    兼容性和支持


    - 兼容性: XS5/XS6电缆可与标准M12螺纹连接器兼容,广泛适用于工业自动化控制系统。
    - 支持: 提供详细的组装指南,方便现场安装。厂商提供技术支持和维修服务。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 连接器松动 | 确保连接器安装正确且牢固,使用合适工具紧固。 |
    | 信号干扰 | 检查屏蔽层是否完整,必要时更换屏蔽层损坏的电缆。 |
    | 电缆过热 | 确保电缆安装符合要求,避免过载运行。 |

    总结和推荐


    总结: XS5/XS6工业以太网电缆以其出色的双屏蔽设计、灵活的一键式连接器和广泛的应用范围,成为工业自动化领域的理想选择。其高可靠性、多样化的长度选择以及对恶劣环境的适应能力,使其在工业控制和机器人应用中表现出色。
    推荐: 鉴于其卓越的技术特性和广泛的适用性,强烈推荐XS5/XS6工业以太网电缆应用于各种工业自动化和控制场景,尤其是那些需要高度可靠和抗干扰能力的应用场合。

XS6W6LSZH8SS100CMB参数

参数
3.28' (1.00m)
安装方式 导线安装,自由悬挂,通孔安装
应用等级 工业级
零件状态 在售
包装方式 散装

XS6W6LSZH8SS100CMB厂商介绍

OMRON(欧姆龙)是一家全球知名的自动化控制及电子设备制造商,总部位于日本。公司成立于1933年,由立石一真创立,最初以生产定时器和保护继电器起家。OMRON的产品广泛应用于工业自动化、医疗设备、社会基础设施等领域。

OMRON的主营产品分类包括:
1. 控制设备:如PLC(可编程逻辑控制器)、传感器、控制器等。
2. 组件:如继电器、开关、连接器等。
3. 医疗设备:如血压计、体温计、血糖仪等。
4. 社会基础设施:如交通信号控制系统、能源管理系统等。

OMRON的优势在于:
1. 技术创新:OMRON在自动化控制和电子设备领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:OMRON的产品以高品质著称,严格遵循国际标准进行生产和检测。
3. 全球布局:OMRON在全球设有多个研发中心和生产基地,能够快速响应各地市场需求。
4. 客户服务:OMRON提供全方位的技术支持和售后服务,帮助客户解决实际问题。

XS6W6LSZH8SS100CMB数据手册

厂牌 PDF简要描述 下载
OMRON/欧姆龙 其他线缆 OMRON/欧姆龙 XS6W6LSZH8SS100CMB XS6W6LSZH8SS100CMB数据手册

XS6W6LSZH8SS100CMB封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 21.112 ¥ 176.6811
10+ $ 17.2058 ¥ 143.9907
25+ $ 15.8625 ¥ 132.7493
50+ $ 14.9171 ¥ 124.8378
100+ $ 14.0284 ¥ 117.3998
250+ $ 13.2306 ¥ 110.7238
库存: 6
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 176.68
