XS3FM321305R

产品分类: 圆形线缆
厂牌: OMRON/欧姆龙

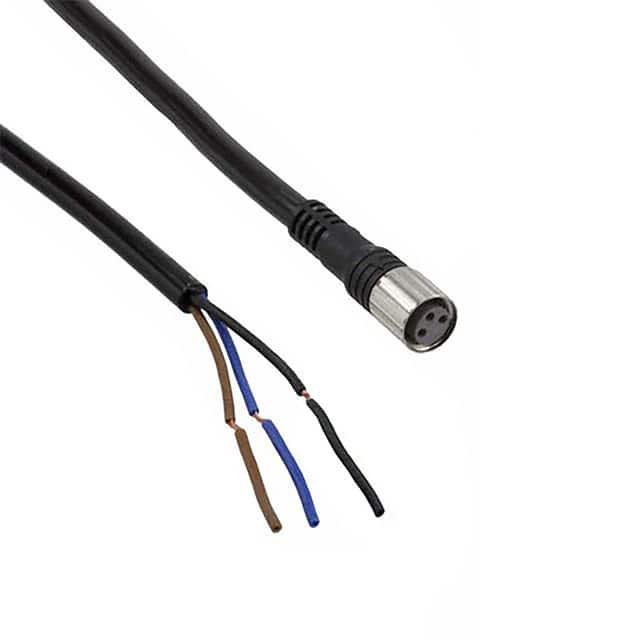

产品描述: Omron 传感器执行器电缆, XS3F系列, 3芯, M8转无终端接头
供应商型号: 2543474
供应商: 欧时
标准整包数: 1

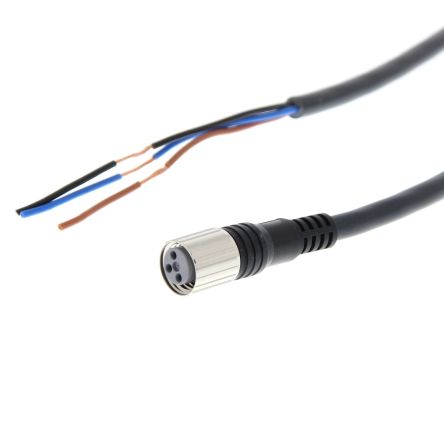

OMRON/欧姆龙 圆形线缆 XS3FM321305R

XS3FM321305R概述


    产品简介


    Round Water-resistant Connectors (M8/S8)
    XS3系列的小型防水连接器,提供IP67防护等级。适用于广泛的FA(工厂自动化)和OA(办公自动化)应用。该系列产品包含M8螺纹连接型号和S8快速插拔(snap-in)型号,分别通过旋紧和单触操作实现连接和断开。某些新型号还提供了3极和5极选择,以适应不同的应用需求。此外,油封聚氨酯机器人电缆也已添加至产品线中。

    技术参数


    - 防护等级:IP67(符合IEC60529标准)
    - 额定电流:最大1ADC(3ADC对于部分型号)
    - 额定电压:125 VDC(某些型号为30 VDC)
    - 接触电阻:最大40mΩ(20mV,100mA条件下),部分型号为60mΩ
    - 绝缘电阻:最小1,000 MΩ(在500 VDC条件下)
    - 介电强度:1,000 VAC(1分钟,最大泄漏电流1mA)
    - 插入次数:至少200次
    - 耐张强度:49N/15秒
    - 工作温度范围:-25°C 至 +70°C(部分型号为+85°C)
    - 湿度范围:20% 至 85% RH
    - 芯数:3极、4极、5极

    产品特点和优势


    - 紧凑设计:满足IP67防护要求,适用于空间有限的应用场合。
    - 快速插拔:S8型号方便快捷连接与断开,无需特殊工具。
    - 多种配置:提供3极、4极和5极选项,适用于不同信号要求。
    - 环境适应性强:耐油封PU机器人电缆可在极端环境下使用。
    - 可靠性高:经过严格测试,确保长时间稳定运行。

    应用案例和使用建议


    应用案例
    - 机器人手臂:用于连接传感器和执行机构,实时传输数据和控制信号。
    - 工业自动化设备:适用于生产线上的连接需求,需要频繁插拔连接器的情况。
    - 农业机械:例如智能收割机,需具备防尘防水能力,避免恶劣环境影响。
    使用建议
    - 在选择电缆长度时,尽量接近实际需求,减少不必要的冗余。
    - 对于长期暴露于恶劣环境的使用场合,优先选择油封聚氨酯机器人电缆。
    - 确保连接器与电缆之间的安装方向正确,避免因错误安装导致的接触不良或短路现象。

    兼容性和支持


    - 兼容性:M8螺纹连接器可与S8插拔连接器互换使用,但不能直接相连。相同极数的插座和插头可以互连。
    - 支持:OMRON提供全面的技术支持和售后服务,确保客户顺利安装和使用产品。

    常见问题与解决方案


    - 问题一:连接器在潮湿环境中易损坏。
    - 解决办法:确保所有连接器安装完毕后处于密封状态,避免湿气进入。如遇故障,检查是否有损坏或变形情况。

    - 问题二:连接器接触不良。
    - 解决办法:重新插入连接器并确保完全到位,必要时更换新连接器。

    总结和推荐


    XS3系列连接器以其紧凑的设计、IP67防护等级、快速插拔等优势,在多个应用领域表现出色。特别是在工业自动化、机器人及农业机械领域,具有极高的实用性和市场竞争力。其丰富的配置选项和良好的兼容性使得该系列连接器成为众多项目的理想选择。因此,我们强烈推荐使用该系列产品。

XS3FM321305R参数

参数
16.40' (5.00m)
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 散装
