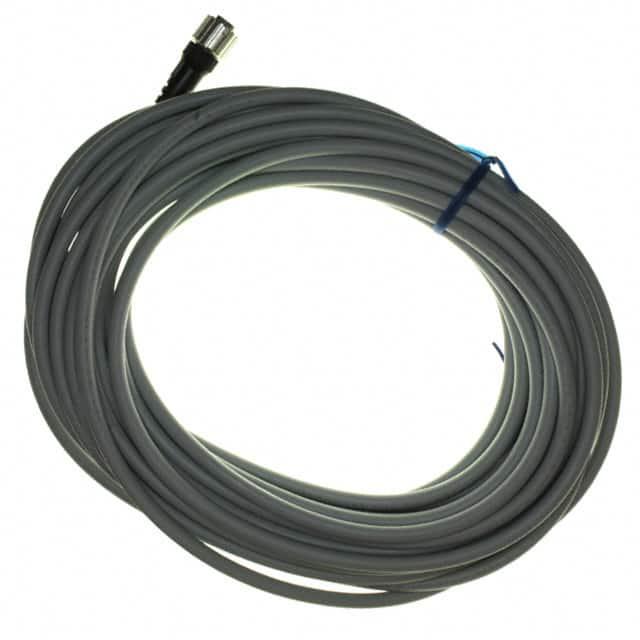

XS5F-D421-J80-A

产品分类: 圆形线缆
厂牌: OMRON/欧姆龙
产品描述: Cable for sensors
供应商型号:
供应商:
标准整包数: 0
OMRON/欧姆龙 圆形线缆 XS5F-D421-J80-A

XS5F-D421-J80-A概述

    # Round Water-resistant Connectors (M12 Smartclick) — XS5

    产品简介


    CSMXS5DSE136 是一款专为工业自动化应用设计的高性能圆型防水连接器。这款连接器与现有的M12连接器兼容,具备出色的防水防尘性能(IP67),适用于机器人、工业控制和其他恶劣环境下的应用。通过创新的一键式锁紧机制,安装效率显著提高,大大减少了人工成本和时间。
    主要功能
    - 与M12连接器兼容,确保广泛的互操作性。
    - 采用正反馈的锁定机制,只需旋转大约1/8圈即可完成锁定,操作简便。
    - 具备高防护等级(IP67),可在各种环境中稳定运行。
    - 支持多种组装方式,包括IDC(绝缘穿刺压接)、压接、焊接和螺纹连接。
    - 提供多种电缆长度和材质选择,以满足不同应用需求。
    应用领域
    - 工业自动化
    - 机器人技术
    - 工控设备
    - 环境监测系统

    技术参数


    基本参数
    - 额定电流:4 A
    - 额定电压:250 VDC
    - 接触电阻:最大40 mΩ(20 mV,100 mA)
    - 绝缘电阻:最小1,000 MΩ(500 VDC)
    - 耐压能力:1,500 VAC持续1分钟(泄漏电流:最大1 mA)
    - 防护等级:IP67
    - 插拔次数:最多可达50次
    - 温度范围:-25°C至+70°C
    - 湿度范围:20%至85%
    连接器特性
    - 连接方式:直通式、直角式、混合式
    - 连接长度:从0.3米到10米不等
    - 电缆种类:防火、机器人电缆、耐油聚氨酯电缆、飞溅抵抗电缆
    - 型号标识:详细的型号标识帮助识别产品

    产品特点和优势


    独特功能
    - 一键式智能锁紧:简化连接过程,操作简单快捷。
    - 高度可靠的连接:即使在机器振动下也不松动,无需定期重新紧固。
    - 广泛的兼容性:与M12螺纹传感器和执行器兼容,能够实现所有类型的连接组合。
    市场竞争力
    - 节省安装时间:相比传统连接器,安装时间可缩短1/3。
    - 提高可靠性:确保长期稳定的性能,降低故障率。

    应用案例和使用建议


    实际应用
    在机器人控制系统中,该连接器常用于传感器与执行器之间的连接。例如,在一台自动化装配线上,该连接器可以连接摄像头、传感器和其他组件,确保信号传输的可靠性和稳定性。
    使用建议
    - 环境适应性:确保在温度范围为0°C到70°C内使用防火或耐油聚氨酯电缆。
    - 安装方法:建议使用标记检查连接是否到位,确保每次都能正确锁定。
    - 连接强度:在高振动环境下,建议定期检查连接器的锁定情况。

    兼容性和支持


    兼容性
    - 可与M12螺纹传感器和执行器兼容。
    - 提供多种电缆连接选项,包括IDC、压接、焊接和螺纹连接。
    支持和维护
    - 厂商提供详尽的技术文档和支持服务,确保客户能够获得最佳的使用体验。
    - 需要定期检查连接器的锁定情况,确保长期的可靠性和稳定性。

    常见问题与解决方案


    常见问题
    1. 连接器松动:安装时未能正确锁定。
    - 解决方案:确保旋转约1/8圈直至听到清晰的“咔哒”声。
    2. 信号传输不稳定:接触不良。
    - 解决方案:检查电缆和连接器的连接是否牢固,并重新进行清洁和紧固。
    3. 环境适应性差:在极端环境下信号中断。
    - 解决方案:使用合适的电缆类型,如防火、耐油聚氨酯或飞溅抵抗电缆。

    总结和推荐


    综合评估
    CSMXS5DSE136 提供了一种高效、可靠且易于安装的连接解决方案,特别适用于工业自动化和机器人技术领域。其独特的锁紧机制和广泛的兼容性使其在市场上具有较强的竞争力。我们强烈推荐该产品给需要在恶劣环境中使用稳定连接器的用户。
    推荐使用
    我们强烈推荐CSMXS5DSE136用于需要高可靠性的工业自动化项目,特别是那些涉及高振动环境的应用。该连接器的简便安装和广泛兼容性将极大提升项目的实施效率和可靠性。

XS5F-D421-J80-A参数

参数
32.8' (10.00m)
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 散装

XS5F-D421-J80-A厂商介绍

OMRON(欧姆龙)是一家全球知名的自动化控制及电子设备制造商,总部位于日本。公司成立于1933年,由立石一真创立,最初以生产定时器和保护继电器起家。OMRON的产品广泛应用于工业自动化、医疗设备、社会基础设施等领域。

OMRON的主营产品分类包括:
1. 控制设备:如PLC(可编程逻辑控制器)、传感器、控制器等。
2. 组件:如继电器、开关、连接器等。
3. 医疗设备:如血压计、体温计、血糖仪等。
4. 社会基础设施:如交通信号控制系统、能源管理系统等。

OMRON的优势在于:
1. 技术创新:OMRON在自动化控制和电子设备领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:OMRON的产品以高品质著称,严格遵循国际标准进行生产和检测。
3. 全球布局:OMRON在全球设有多个研发中心和生产基地,能够快速响应各地市场需求。
4. 客户服务:OMRON提供全方位的技术支持和售后服务,帮助客户解决实际问题。

XS5F-D421-J80-A数据手册

厂牌 PDF简要描述 下载
OMRON/欧姆龙 圆形线缆 OMRON/欧姆龙 XS5F-D421-J80-A XS5F-D421-J80-A数据手册

XS5F-D421-J80-A封装设计

查看详情并下载
Symbol
Footprint
3D Model
