首页  >  产品百科  >  V-215-1C6

V-215-1C6

产品分类: 限位开关
厂牌: OMRON/欧姆龙
产品描述: On-Mom SPDT 4.8N 760μm 5000万次 100000Cycles 21A SPDT 底座安装
供应商型号: V-215-1C6
供应商: Master
标准整包数: 5

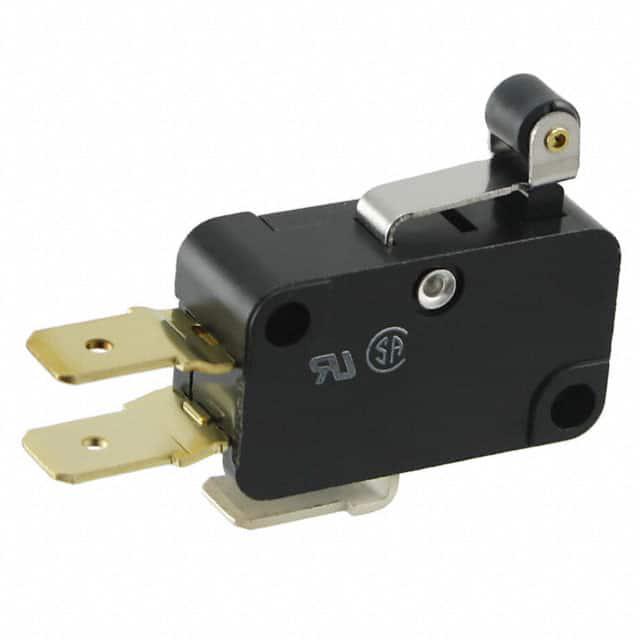

OMRON/欧姆龙 限位开关 V-215-1C6

V-215-1C6概述

    V Miniature Basic Switch 技术手册

    1. 产品简介


    V Miniature Basic Switch 是一款高性能的微型基本开关,适用于多种应用场景。该系列开关提供多种规格型号,涵盖了广泛的操作电流和电压等级。主要功能包括中断电流,特别适合应用于门禁系统等场合。此外,V Miniature Basic Switch 可选两种外壳材料:热塑性树脂和热固性树脂。
    应用领域:
    - 门禁控制系统
    - 家电设备
    - 工业自动化
    - 安全系统

    2. 技术参数


    | 参数 | 值 |

    | 切断电流(AC) | 10A 至 21A(不同型号) |
    | 额定电压(AC) | 250V |
    | 额定电压(DC) | 30V(部分型号) |
    | 接触形式 | SPDT, SPST-NC, SPST-NO |
    | 最大操作力 | 0.14N 至 4.71N(根据不同型号) |
    | 最大可承受振动 | 10Hz 至 55Hz,双幅振动 1.5mm |
    | 最大可承受冲击 | 100G 至 300G |
    | 环境温度 | -25°C 至 105°C(部分型号至 150°C) |
    | 绝缘电阻 | 100MΩ(500VDC测试) |

    3. 产品特点和优势


    特点:
    - 多种规格型号,适应不同应用场景。
    - 高可靠性与稳定性。
    - 广泛的温度和湿度适应范围。
    - 小巧紧凑的设计便于安装。
    优势:
    - 在门禁控制和家电设备中表现出色。
    - 支持广泛的负载条件。
    - 符合 RoHS标准,环保无污染。

    4. 应用案例和使用建议


    应用场景:
    - 门禁系统:当门打开或关闭时,可以自动切断电流。
    - 家电设备:可用于冰箱、微波炉等设备的安全控制。
    - 工业自动化:在工厂自动化设备中用于安全防护。
    使用建议:
    - 在高温环境下使用时,选择具有耐热性的热固性树脂外壳型号。
    - 为确保长期稳定运行,建议定期检查并清洁开关接触点。
    - 使用前请参考产品手册中的详细安装指南。

    5. 兼容性和支持


    兼容性:
    - 支持多种类型的终端连接器(焊接端子、快接端子等)。
    - 具有标准化接口,方便与各种设备配合使用。
    支持:
    - 详尽的技术手册和安装指南。
    - 客户服务和技术支持。

    6. 常见问题与解决方案


    常见问题:
    - Q: 开关频繁跳动怎么办?
    A: 检查安装是否稳固,确保外部力最小化;调整最大操作力设置。
    - Q: 接触不良怎么办?
    A: 清洁接触点,检查是否有灰尘或腐蚀;确保正确焊接或安装快接端子。
    - Q: 如何判断是否符合最新标准?
    A: 查阅最新的技术手册或联系技术支持。

    7. 总结和推荐


    总结:
    - V Miniature Basic Switch 以其高可靠性、稳定性及广泛的适用性在多个领域表现出色。
    - 特别适合门禁系统、家电设备和工业自动化等领域。
    推荐:
    - 推荐指数:★★★★☆
    - 推荐理由:适用于多种应用场景,易于集成和使用,具备良好的市场竞争力。
    本文详细介绍了 V Miniature Basic Switch 的技术参数、产品特点及使用建议等内容,希望对您的选择有所帮助。如需更多详细信息,请查阅完整的技术手册。

V-215-1C6参数

参数
最小行程 760μm
操作力 4.8N
开关功能 On-Mom
开关配置 SPDT
执行器角度 -
电流额定值 21A
电气寿命 100000Cycles
机械寿命 5000万次
通用封装 SPDT
安装方式 底座安装
零件状态 在售
包装方式 散装

V-215-1C6厂商介绍

OMRON(欧姆龙)是一家全球知名的自动化控制及电子设备制造商,总部位于日本。公司成立于1933年,由立石一真创立,最初以生产定时器和保护继电器起家。OMRON的产品广泛应用于工业自动化、医疗设备、社会基础设施等领域。

OMRON的主营产品分类包括:
1. 控制设备:如PLC(可编程逻辑控制器)、传感器、控制器等。
2. 组件:如继电器、开关、连接器等。
3. 医疗设备:如血压计、体温计、血糖仪等。
4. 社会基础设施:如交通信号控制系统、能源管理系统等。

OMRON的优势在于:
1. 技术创新:OMRON在自动化控制和电子设备领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:OMRON的产品以高品质著称,严格遵循国际标准进行生产和检测。
3. 全球布局:OMRON在全球设有多个研发中心和生产基地,能够快速响应各地市场需求。
4. 客户服务:OMRON提供全方位的技术支持和售后服务,帮助客户解决实际问题。

V-215-1C6数据手册

厂牌 PDF简要描述 下载
OMRON/欧姆龙 限位开关 OMRON/欧姆龙 V-215-1C6 V-215-1C6数据手册

V-215-1C6封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5+ $ 5.2325 ¥ 44.3193
25+ $ 4.566 ¥ 37.9645
100+ $ 4.5431 ¥ 37.7742
300+ $ 4.3751 ¥ 35.8276
500+ $ 4.3529 ¥ 35.6462
1000+ $ 4.3318 ¥ 35.4734
2500+ $ 4.3097 ¥ 35.2919
5000+ $ 4.3097 ¥ 35.2919
库存: 1124
起订量: 5 增量: 0
交货地:
最小起订量为:5
合计: ¥ 221.59
