XM3B2522112

产品分类: D-Sub 连接器
厂牌: OMRON/欧姆龙
产品描述: Female Sockets,Receptacle 焊盘 2 25pin Nickel Plated,Steel 5A 金 黑色 通孔安装,面板安装 53mm(长度)*17.4mm(高度)
供应商型号:
供应商:
标准整包数: 0

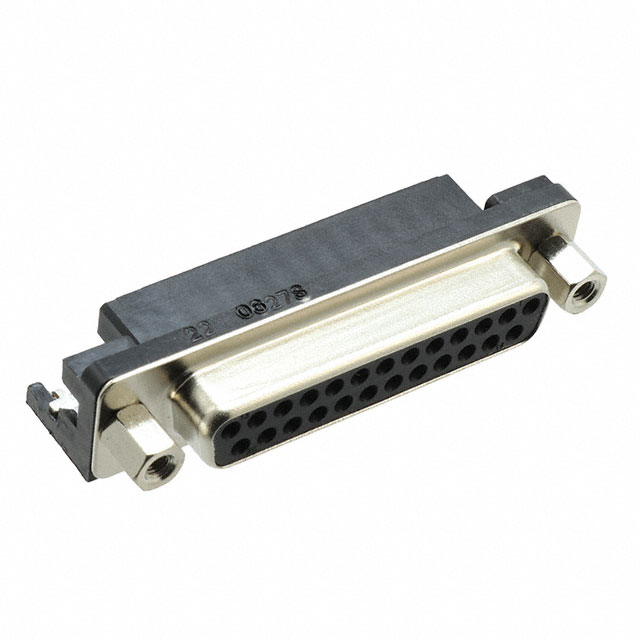

OMRON/欧姆龙 D-Sub 连接器 XM3B2522112

XM3B2522112概述

    D-sub Connectors XM3/XM2S 技术手册

    产品简介


    D-sub Connectors XM3/XM2S 是一款专为办公自动化接口设计的电子元器件。它具有屏蔽功能,能够有效抵抗电磁干扰(EMI)。D-sub连接器具备多孔设计和铁芯,提供节省空间的设计,并在高频下具有出色的噪声保护。紧凑且金属化的塑料罩(XM2S)提供了优秀的噪声保护。这些连接器符合UL标准,并且所有材料均符合RoHS标准,适用于各种高要求的应用场合。

    技术参数


    - 额定电流:5 A (型号XM3B),3 A (型号XM3B-F)
    - 额定电压:300 VAC
    - 接触电阻:最大15 mΩ(20 mV,100 mA条件下)
    - 绝缘电阻:最小1,000 MΩ(500 VDC条件下)
    - 耐压强度:1,000 VAC/分钟(泄漏电流:最大1 mA)
    - 插入力:每终端最大3.33 N
    - 拔出力:最小0.29 N(直径0.99 mm)
    - 插入寿命:200次
    - 适用电线:AWG 22到28(实心或绞合线)

    产品特点和优势


    D-sub Connectors XM3/XM2S 的主要特点是屏蔽设计和空间节省设计。多孔设计和铁芯使高频下具有更好的噪声保护,而金属化的塑料罩(XM2S)提供了额外的噪声保护。这些连接器还符合UL标准,确保了安全性和可靠性。它们广泛应用于办公自动化和其他需要抗EMI的环境中。

    应用案例和使用建议


    - 办公自动化设备:这些连接器特别适合用于办公自动化设备,如打印机、扫描仪等,以确保信号传输的稳定性和可靠性。
    - 工业控制系统:由于其高可靠性和良好的抗干扰能力,它们也适用于工业控制系统的信号传输。
    - 建议使用:在安装过程中,建议按照制造商提供的规范进行操作,特别是安装接地装置和选择合适的电缆直径。

    兼容性和支持


    - 兼容性:D-sub Connectors XM3/XM2S 与其他多种电子元器件和设备兼容。具体兼容性请参阅技术手册。
    - 支持:厂商提供了全面的支持,包括安装指导、维修服务和技术文档。客户可以联系技术支持获取更多帮助。

    常见问题与解决方案


    - 问题1:连接器不稳固。
    - 解决方案:确保连接器安装正确,使用适当的锁紧螺钉固定。
    - 问题2:接触不良。
    - 解决方案:检查接触面是否有污垢或氧化层,必要时重新清洁和处理。
    - 问题3:信号干扰。
    - 解决方案:确认连接器和屏蔽装置正确安装,确保没有损坏。

    总结和推荐


    D-sub Connectors XM3/XM2S 在设计和制造上表现出色,具备出色的抗干扰能力和可靠性。它们非常适合于需要高度稳定信号传输的应用场合。考虑到其多样化的应用场景和强大的技术支持,我们强烈推荐使用这一系列的产品。

XM3B2522112参数

参数
触头镀层
外壳材料 Nickel Plated,Steel
针脚数 25pin
类型 Female Sockets,Receptacle
颜色 黑色
端接 焊盘
额定电流 5A
排数 2
长*宽*高 53mm(长度)*17.4mm(高度)
安装方式 通孔安装,面板安装
零件状态 在售
包装方式 托盘

XM3B2522112厂商介绍

OMRON(欧姆龙)是一家全球知名的自动化控制及电子设备制造商,总部位于日本。公司成立于1933年,由立石一真创立,最初以生产定时器和保护继电器起家。OMRON的产品广泛应用于工业自动化、医疗设备、社会基础设施等领域。

OMRON的主营产品分类包括:
1. 控制设备:如PLC(可编程逻辑控制器)、传感器、控制器等。
2. 组件:如继电器、开关、连接器等。
3. 医疗设备:如血压计、体温计、血糖仪等。
4. 社会基础设施:如交通信号控制系统、能源管理系统等。

OMRON的优势在于:
1. 技术创新:OMRON在自动化控制和电子设备领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:OMRON的产品以高品质著称,严格遵循国际标准进行生产和检测。
3. 全球布局:OMRON在全球设有多个研发中心和生产基地,能够快速响应各地市场需求。
4. 客户服务:OMRON提供全方位的技术支持和售后服务,帮助客户解决实际问题。

XM3B2522112数据手册

厂牌 PDF简要描述 下载
OMRON/欧姆龙 D-Sub 连接器 OMRON/欧姆龙 XM3B2522112 XM3B2522112数据手册

XM3B2522112封装设计

查看详情并下载
Symbol
Footprint
3D Model
