首页  >  产品百科  >  XS5W-T422-GMC-K

XS5W-T422-GMC-K

产品分类: 计算机线缆
厂牌: OMRON/欧姆龙

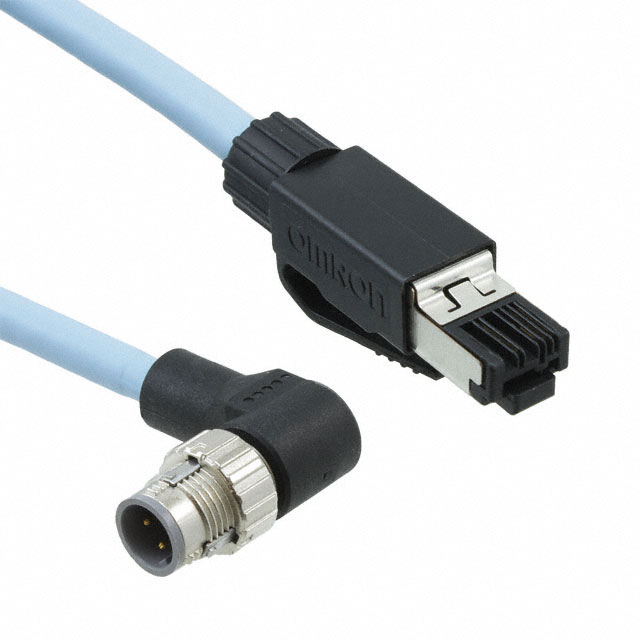

产品描述: Omron 屏蔽网线, XS5W系列, 5m长, 黑色PUR护套, 公插M12转公插RJ45
供应商型号: 236-XS5W-T422-GMC-K-ND
供应商: Digi-Key
标准整包数: 1
OMRON/欧姆龙 计算机线缆 XS5W-T422-GMC-K

XS5W-T422-GMC-K概述

    XS5/XS6 Industrial Ethernet Cables 技术手册

    产品简介


    XS5/XS6工业以太网电缆系列专为工业环境中各种连接需求而设计,主要适用于EtherCAT®及其他工业以太网网络。这些电缆根据安装位置的不同分为两种:柜内使用(in-cabinet)和柜外使用(out-of-cabinet)。柜内使用的电缆采用低烟无卤(LSZH)材料并带有标准RJ45插头;而柜外使用的电缆则采用聚氨酯(PUR)材料或硬化的RJ45插头和M12 SmartClick插头。

    技术参数


    - 传输特性: CAT6a和CAT5e以太网跳线电缆
    - 电缆长度:
    - 柜内使用(LSZH): 0.2m至20m
    - 柜外使用(PUR): 0.5m至20m
    - 保护等级: IP67
    - 工作温度范围:
    - 工作温度: -20至60°C (LSZH), -40至85°C (PUR)
    - 存储温度: -20至60°C (LSZH), -40至85°C (PUR)
    - 安装温度: 0至50°C (LSZH), -10至60°C (PUR)
    - 耐电压能力: 1,000 VDC(持续60秒)
    - 接触电阻: 最大40 mΩ
    - 绝缘电阻: 最小1,000 MΩ
    - 屏蔽结构: 双屏蔽SF/UTP,通过整体编织和每对线独立箔屏蔽,以减少EMC干扰

    产品特点和优势


    1. 双重屏蔽: 确保在工业环境中抵抗电磁干扰。
    2. SmartClick连接器: 实现快速、安全的一键式连接。
    3. 多变性: 提供多种连接方式,包括直角连接器和PCB连接器。
    4. 抗恶劣环境: 拥有IP67防护等级,适合恶劣环境下的使用。
    5. 现场组装简便: 不需要特殊的工具即可轻松组装。

    应用案例和使用建议


    - 控制面板内部: XS6W-6LSZH8SS系列适合用于控制面板内的连接。
    - 外部布线: XS6W-5PUR系列适用于外部布线环境,提供更坚固的连接。
    - 机器人电缆: 建议在机器人电缆上选择双屏蔽版本,如XS5W-T421-@M@-KR系列,以提高抗干扰能力。


    兼容性和支持


    - 兼容性: 该产品兼容标准RJ45和M12连接器。
    - 厂商支持: 生产商提供详细的安装指南和技术支持,参见第14页的组装步骤。

    常见问题与解决方案


    - 问题: 电缆弯曲时出现损坏
    - 解决方案: 确保弯曲半径不小于40mm(标准连接器)和89mm(硬化连接器)。
    - 问题: 连接不稳定
    - 解决方案: 检查连接器是否正确安装,并确保电缆未过度拉伸。

    总结和推荐


    XS5/XS6工业以太网电缆以其卓越的抗电磁干扰能力和多样的连接选项在市场上具有较强的竞争力。其耐用性和易用性使其成为工业环境中的理想选择。我们强烈推荐此系列产品给需要高可靠性和高性能连接解决方案的应用场合。无论是自动化生产线还是机器人系统,XS5/XS6系列都能提供出色的表现。

XS5W-T422-GMC-K参数

参数
16.40'(5.00m)
零件状态 在售
包装方式 散装

XS5W-T422-GMC-K厂商介绍

OMRON(欧姆龙)是一家全球知名的自动化控制及电子设备制造商,总部位于日本。公司成立于1933年,由立石一真创立,最初以生产定时器和保护继电器起家。OMRON的产品广泛应用于工业自动化、医疗设备、社会基础设施等领域。

OMRON的主营产品分类包括:
1. 控制设备:如PLC(可编程逻辑控制器)、传感器、控制器等。
2. 组件:如继电器、开关、连接器等。
3. 医疗设备:如血压计、体温计、血糖仪等。
4. 社会基础设施:如交通信号控制系统、能源管理系统等。

OMRON的优势在于:
1. 技术创新:OMRON在自动化控制和电子设备领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:OMRON的产品以高品质著称,严格遵循国际标准进行生产和检测。
3. 全球布局:OMRON在全球设有多个研发中心和生产基地,能够快速响应各地市场需求。
4. 客户服务:OMRON提供全方位的技术支持和售后服务,帮助客户解决实际问题。

XS5W-T422-GMC-K数据手册

厂牌 PDF简要描述 下载
OMRON/欧姆龙 计算机线缆 OMRON/欧姆龙 XS5W-T422-GMC-K XS5W-T422-GMC-K数据手册

XS5W-T422-GMC-K封装设计

查看详情并下载
Symbol
Footprint
3D Model
