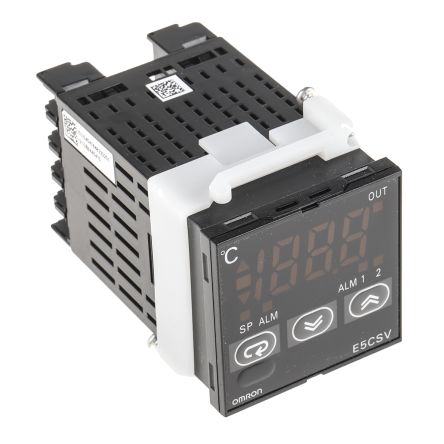

E5CSV-Q1T-500 AC100-240

产品分类: 风扇和热管理
厂牌: OMRON/欧姆龙
产品描述: Omron PID控制器, E5CSV系列, 100 → 240 V ac电源, SSR输出, 48 x 48mm
供应商型号: 6119885
供应商: 海外现货
标准整包数: 1
OMRON/欧姆龙 风扇和热管理 E5CSV-Q1T-500 AC100-240

E5CSV-Q1T-500 AC100-240概述

    温度控制器E5CSV技术手册解析

    1. 产品简介


    产品类型:温度控制器
    主要功能:提供精确的温度控制和监控功能,支持多种传感器输入(热电偶/铂电阻温度计)。
    应用领域:广泛应用于工业自动化、食品加工、制药及能源管理等领域。

    2. 技术参数


    | 参数类别 | 具体参数 |

    | 尺寸 | 1/16 DIN标准,48mm×48mm×78mm (宽×高×深) |
    | 输入类型 | 热电偶(K、J、L、T、U、N、R)和铂电阻温度计(Pt100、JPt100) |
    | 输出类型 | 继电器输出(250VAC,3A),电压输出(12VDC,21mA) |
    | 控制模式 | ON/OFF控制、2-PID控制 |
    | 操作电压范围 | 85%至110%额定电压 |
    | 工作温度范围 | -10°C至55°C(无凝露或结冰条件) |
    | 保存温度范围 | -25°C至65°C |
    | 供电方式 | 100至240VAC,50/60Hz;24VAC/VDC |
    | 功耗 | 5VA(交流供电),3VA/2W(直流供电) |
    | 设置精度 | 热电偶输入:±0.5%FS或±1°C,取较大值 |
    | 影响因素 | 温度影响(±1%PV或±10°C)、电压影响 |

    3. 产品特点和优势


    特点:
    - 易于设置:通过DIP开关和旋转开关简化参数调整。
    - 多输入支持:支持多种传感器类型,适应性强。
    - 清晰显示:字符高度13.5mm的数字显示屏,便于读取。
    - 可靠性高:RoHS合规,符合EN61010标准。
    - 抗干扰能力:EMC性能优异,具备ESD保护功能。
    优势:
    - 紧凑设计适合DIN导轨安装。
    - 自动调谐功能(AT)提供更优的控制效果。
    - 提供多功能报警输出和设置保护功能。

    4. 应用案例和使用建议


    典型应用场景:
    - 食品加工生产线的温控系统。
    - 医药行业冷藏库温度监控。
    - 工业设备如干燥炉、熔炉的温度控制。
    使用建议:
    - 在高温或低温环境下使用时,需注意设备的密封性和绝缘性能。
    - 建议优先选择继电器输出型号用于大功率负载控制。
    - 定期校准以确保温度测量的准确性。

    5. 兼容性和支持


    兼容性:
    - 支持多类输入传感器,包括热电偶和铂电阻。
    - 提供24VDC和100-240VAC供电选择,兼容性强。
    支持服务:
    - 厂商提供详细的技术文档和在线客服支持。
    - 提供配件如防护盖(Y92A-48B)保护控制器免受外界损害。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 设备无法正常启动 | 检查电源连接是否正确,确认供电电压是否符合要求。 |
    | 显示屏数据不稳定 | 确保传感器接线良好,避免电磁干扰。 |
    | 温度误差超出预期范围 | 校准设备或更换传感器类型以匹配适用范围。 |
    | 继电器寿命短 | 降低控制周期频率或切换为电压输出模式。 |

    7. 总结和推荐


    综合评价:
    E5CSV温度控制器凭借其紧凑的设计、多功能性和高精度,成为温度控制领域的优选设备。其支持自动调谐、多输入兼容和优越的抗干扰能力,使其适用于复杂工业环境。
    推荐:
    对于需要稳定温度控制且追求性价比的用户,E5CSV是一款值得推荐的产品。无论是工业制造还是实验室研究,其表现均可满足需求。建议根据具体应用场景选择合适的输入类型和输出配置,同时注意安装环境的温湿度条件以确保最佳运行状态。

E5CSV-Q1T-500 AC100-240参数

参数
长*宽*高 48mm(长度)*48mm(宽度)
安装方式 面板安装

E5CSV-Q1T-500 AC100-240厂商介绍

OMRON(欧姆龙)是一家全球知名的自动化控制及电子设备制造商,总部位于日本。公司成立于1933年,由立石一真创立,最初以生产定时器和保护继电器起家。OMRON的产品广泛应用于工业自动化、医疗设备、社会基础设施等领域。

OMRON的主营产品分类包括:
1. 控制设备:如PLC(可编程逻辑控制器)、传感器、控制器等。
2. 组件:如继电器、开关、连接器等。
3. 医疗设备:如血压计、体温计、血糖仪等。
4. 社会基础设施:如交通信号控制系统、能源管理系统等。

OMRON的优势在于:
1. 技术创新:OMRON在自动化控制和电子设备领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:OMRON的产品以高品质著称,严格遵循国际标准进行生产和检测。
3. 全球布局:OMRON在全球设有多个研发中心和生产基地,能够快速响应各地市场需求。
4. 客户服务:OMRON提供全方位的技术支持和售后服务,帮助客户解决实际问题。

E5CSV-Q1T-500 AC100-240数据手册

厂牌 PDF简要描述 下载
OMRON/欧姆龙 风扇和热管理 OMRON/欧姆龙 E5CSV-Q1T-500 AC100-240 E5CSV-Q1T-500 AC100-240数据手册

E5CSV-Q1T-500 AC100-240封装设计

查看详情并下载
Symbol
Footprint
3D Model
