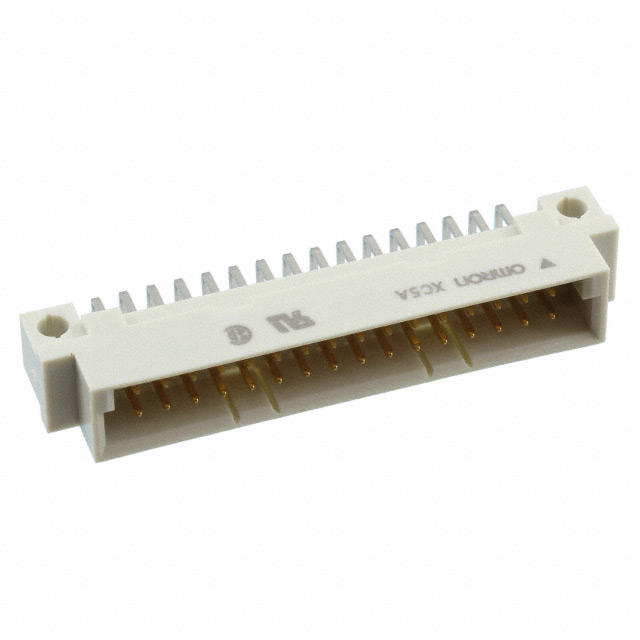

XC5A-5082-1

产品分类: 背板连接器 - DIN 41612
厂牌: OMRON/欧姆龙
产品描述: Conn DIN 41612 PL 50 POS 2.54mm Solder RA Thru-Hole
供应商型号: UNP-XC5A-5082-1
供应商: 海外现货
标准整包数: 1
OMRON/欧姆龙 背板连接器 - DIN 41612 XC5A-5082-1

XC5A-5082-1概述


    产品简介


    DIN-style Twin-contact Connectors XC5系列是专为自动化制造环境设计的新型连接器,其基本类型包括双排插头(XC5A)和双排插座(XC5B),还包括具有更大堆叠空间的插头(XC5K)、三排插头(XC5C)和三排插座(XC5D)。这些连接器广泛应用于自动化设备、工业控制、机械设备等领域,能够满足高密度布线和紧凑型设计的需求。它们的优点在于易于自动化焊接安装,同时具备优良的电气特性和机械可靠性。

    技术参数


    - 额定电流: 2 A
    - 额定电压: 300 VAC
    - 接触电阻: 最大20 mΩ(在20 mV、100 mA条件下)
    - 绝缘电阻: 最小10^6 MΩ(在100 VDC条件下)
    - 介电强度: 1000 VAC持续1分钟(泄漏电流最大1 mA)
    - 总插入力: 每个触点最大0.59 N
    - 拔出力: 每个触点最小0.15 N(使用测试量规时,厚度为0.56 mm)
    - 插入耐久性: 50次
    - 工作温度范围: -55°C到+125°C(低温下无冰冻)

    产品特点和优势


    1. 自动化焊接兼容: 连接器可以轻松进行自动焊接安装,适用于自动化生产环境。
    2. 标准化安装尺寸: 与标准DIN连接器的安装尺寸一致,便于替换和升级。
    3. 材料特性: 具备高阻燃等级(UL94 V-0),符合RoHS环保要求。
    4. 宽泛的工作条件: 工作温度范围广,从极低到高温均能可靠运行。
    5. 优异的机械性能: 强大的接触压力保证长时间使用后的稳定性能。

    应用案例和使用建议


    应用案例:
    - 自动化生产线上的连接器组件
    - 工业控制系统中的信号传输
    - 机械设备中的电源及信号连接
    使用建议:
    - 在进行自动化焊接时,确保焊接温度和时间符合要求,避免焊点不良。
    - 安装过程中注意检查各连接器型号对应的孔位尺寸和接触数量,确保正确的装配顺序。
    - 如需长期稳定运行,建议定期检查连接器的状态并进行清洁保养。

    兼容性和支持


    - 兼容性: 与标准DIN连接器尺寸兼容,方便替换现有设备。
    - 支持: 厂商提供详细的技术文档和客户服务,以确保客户能够顺利安装和使用。

    常见问题与解决方案


    1. 问题: 插拔力过大
    - 解决方案: 确保焊接温度和时间在推荐范围内,正确选择适合的型号,必要时可咨询专业技术人员。
    2. 问题: 长时间使用后接触不良
    - 解决方案: 定期进行清洁和检查,如发现损坏应及时更换新的连接器。
    3. 问题: 震动环境中使用不稳定
    - 解决方案: 使用配套的夹紧装置(如XC5Z-0007),提高振动和冲击抵抗能力。

    总结和推荐


    DIN-style Twin-contact Connectors XC5系列连接器以其出色的电气特性和机械性能,在多种应用场合中表现出色。特别是其广泛的温度适应能力和易于自动化焊接的特点,使其成为众多工业和自动化应用的理想选择。对于需要高可靠性连接器的应用场合,强烈推荐使用此系列连接器。

XC5A-5082-1参数

参数
安装方式 通孔安装
应用等级 工业级
零件状态 在售
包装方式 托盘

XC5A-5082-1厂商介绍

OMRON(欧姆龙)是一家全球知名的自动化控制及电子设备制造商,总部位于日本。公司成立于1933年,由立石一真创立,最初以生产定时器和保护继电器起家。OMRON的产品广泛应用于工业自动化、医疗设备、社会基础设施等领域。

OMRON的主营产品分类包括:
1. 控制设备:如PLC(可编程逻辑控制器)、传感器、控制器等。
2. 组件:如继电器、开关、连接器等。
3. 医疗设备:如血压计、体温计、血糖仪等。
4. 社会基础设施:如交通信号控制系统、能源管理系统等。

OMRON的优势在于:
1. 技术创新:OMRON在自动化控制和电子设备领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:OMRON的产品以高品质著称,严格遵循国际标准进行生产和检测。
3. 全球布局:OMRON在全球设有多个研发中心和生产基地,能够快速响应各地市场需求。
4. 客户服务:OMRON提供全方位的技术支持和售后服务,帮助客户解决实际问题。

XC5A-5082-1数据手册

厂牌 PDF简要描述 下载
OMRON/欧姆龙 背板连接器 - DIN 41612 OMRON/欧姆龙 XC5A-5082-1 XC5A-5082-1数据手册

XC5A-5082-1封装设计

查看详情并下载
Symbol
Footprint
3D Model
