D2SW-3L2H

产品分类: 限位开关
厂牌: OMRON/欧姆龙
产品描述: Omron 微动开关, 滚轮杠杆类型, 焊接端, 触点额定电流 3 A @ 30 V 直流, 单刀双掷
供应商型号: 959819
供应商: 海外现货
标准整包数: 1
OMRON/欧姆龙 限位开关 D2SW-3L2H

D2SW-3L2H概述

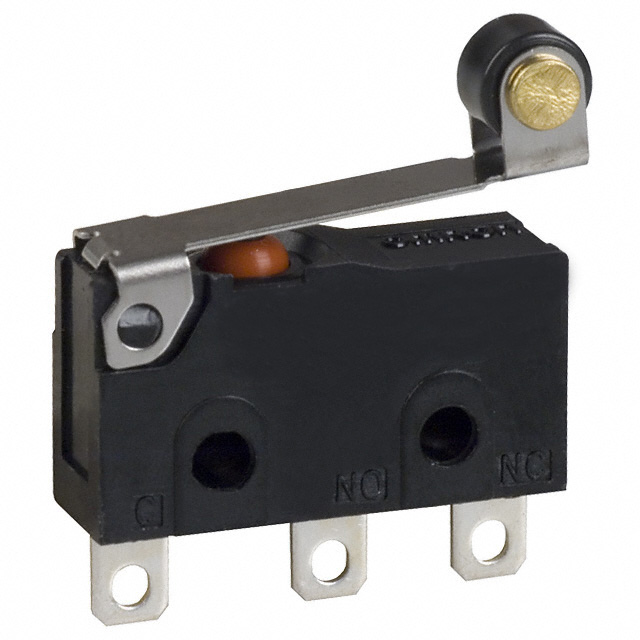

    D2SW Sealed Subminiature Basic Switch

    1. 产品简介


    D2SW密封微型基本开关是一款高度紧凑且可靠的微动开关,适用于多种环境条件。该开关采用环氧树脂密封设计,符合IP67防护标准(不包括终端模型上的引脚)。它具备稳定的防水防尘性能,特别适合用于要求高环境抵抗力的应用场合,如汽车、自动售货机、冰箱、制冰设备、浴室设备、热水供应系统、空调系统和工业设备。

    2. 技术参数


    - 额定电压:
    - 交流电:250 VAC(125 VAC 2 A)
    - 直流电:30 VDC(3 A 或 0.1 A)
    - 操作频率:
    - 机械:最高300次/分钟
    - 电气:最高60次/分钟
    - 接触形式:
    - SPDT(单刀双掷)
    - SPST-NC(单刀单掷-常闭)
    - SPST-NO(单刀单掷-常开)
    - 终端类型:
    - 焊接端子(Solder terminals)
    - 自锁式印刷电路板端子(Self-clinching PCB terminals)
    - 快速连接端子(Quick-connect terminals)
    - 模塑导线端子(Molded lead wire terminals)
    - 环境温度:-40°C 至 +85°C
    - 湿度范围:95%最大值(+5°C至+35°C)

    3. 产品特点和优势


    - 高环境适应性:该开关具备卓越的防水和防尘能力,符合IP67防护等级标准。
    - 可靠性:具备百万级别的操作寿命,耐用性强。
    - 多功能性:提供多种终端类型和触点形式,适用于不同的应用场景。
    - 安全认证:通过UL、CSA和VDE安全标准认证,确保产品质量和安全性。

    4. 应用案例和使用建议


    应用案例:
    - 汽车行业:用于车窗开关、座椅位置传感器等。
    - 家用电器:用于冰箱、热水器、洗衣机等家电的控制面板。
    - 工业自动化:应用于各类工业控制设备,如气缸行程检测、电机保护等。
    使用建议:
    - 在安装时,建议使用M2.3规格螺丝并配合适当的垫片,以确保牢固固定。
    - 连接焊接端子时,应在350至400°C的温度范围内在5秒内完成,避免施加外力1分钟后方可使用。
    - 连接快速连接端子时,确保直线插入,避免侧向施力,以免造成变形或损坏。

    5. 兼容性和支持


    - 兼容性:与各种主流的电气设备和电路板兼容,适用于广泛的工业和商业应用。
    - 支持:请联系您的OMRON销售代表获取更多详细信息和技术支持。

    6. 常见问题与解决方案


    - Q: 开关在高频率操作下出现故障?
    - A: 检查操作频率是否超出规定范围,同时确认是否有适当的散热措施。
    - Q: 开关在低温环境下工作异常?
    - A: 确认环境温度是否超出-40°C至+85°C的工作范围,调整使用环境或增加加热装置。
    - Q: 接触电阻偏大?
    - A: 检查焊接和连接是否良好,确保焊接过程中无污染,接触面清洁。

    7. 总结和推荐


    综上所述,D2SW密封微型基本开关凭借其优良的环境适应性、可靠的操作性能和广泛的应用场景,在众多行业中都具有显著的优势。无论是家用电器还是工业自动化,都能发挥出色的表现。因此,我们强烈推荐使用这款产品。

D2SW-3L2H参数

参数
电气寿命 200000Cycles
机械寿命 5000000Cycles
最小行程 1mm
操作力 0.6N
开关功能 On-Mom
开关配置 SPDT
执行器角度 -
电流额定值 3A
长*宽*高 19.8mm*6.4mm*6.4mm
通用封装 SPDT
安装方式 底座安装,焊接安装
应用等级 工业级
零件状态 在售
包装方式 散装

D2SW-3L2H厂商介绍

OMRON(欧姆龙)是一家全球知名的自动化控制及电子设备制造商,总部位于日本。公司成立于1933年,由立石一真创立,最初以生产定时器和保护继电器起家。OMRON的产品广泛应用于工业自动化、医疗设备、社会基础设施等领域。

OMRON的主营产品分类包括:
1. 控制设备:如PLC(可编程逻辑控制器)、传感器、控制器等。
2. 组件:如继电器、开关、连接器等。
3. 医疗设备:如血压计、体温计、血糖仪等。
4. 社会基础设施:如交通信号控制系统、能源管理系统等。

OMRON的优势在于:
1. 技术创新:OMRON在自动化控制和电子设备领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:OMRON的产品以高品质著称,严格遵循国际标准进行生产和检测。
3. 全球布局:OMRON在全球设有多个研发中心和生产基地,能够快速响应各地市场需求。
4. 客户服务:OMRON提供全方位的技术支持和售后服务,帮助客户解决实际问题。

D2SW-3L2H数据手册

厂牌 PDF简要描述 下载
OMRON/欧姆龙 限位开关 OMRON/欧姆龙 D2SW-3L2H D2SW-3L2H数据手册

D2SW-3L2H封装设计

查看详情并下载
Symbol
Footprint
3D Model
