XF3M18151BBYOMZ

产品分类:
厂牌: OMRON/欧姆龙
产品描述:
供应商型号: XF3M18151BBYOMZ
供应商: Master
标准整包数: 25
OMRON/欧姆龙  XF3M18151BBYOMZ

XF3M18151BBYOMZ概述

    电子元器件产品技术手册

    产品简介

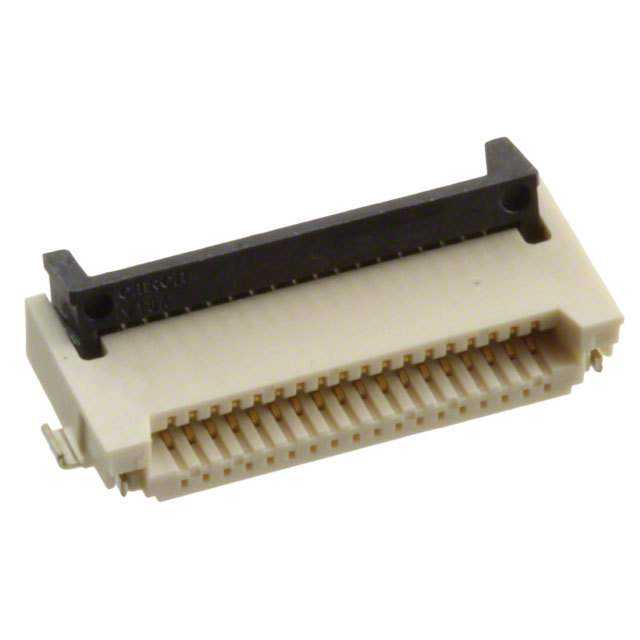

    产品类型:旋转背锁连接器(Rotary Backlock Connector)
    主要功能:适用于柔性印刷电路板(FPC)和柔性扁平电缆(FFC),提供优化的插入操作和确认连接的功能。
    应用领域:广泛应用于消费电子、工业自动化、通信设备等领域,尤其适用于需要高密度连接的应用场景。

    技术参数


    - 额定电流:0.5 A AC/DC
    - 额定电压:50 V AC/DC
    - 接触电阻:最大50 mΩ(20 mV DC, 100 mA时)
    - 绝缘电阻:最小100 MΩ(250 V DC时)
    - 耐压强度:250 V AC,持续1分钟(漏电流:1 mA最大)
    - 插入耐久性:金镀层:20次;锡镀层:10次
    - 工作温度范围:-30°C至85°C(无冰霜或凝露)
    型号和配置:
    - 接头间距:0.5 mm 或 1.0 mm
    - 接触方式:双面接触或上侧接触
    - 电镀方式:金镀或锡镀
    - 插针数量:4到80个
    材料和表面处理:
    - 外壳:LCP树脂(UL94 V-0等级)
    - 滑块:LCP树脂(UL94 V-0等级)
    - 端子材料:弹簧铜合金(镍底材,1.5 μm厚)
    - 接触电镀:金镀层(闪光)、锡镀层(1 μm厚)
    - 锁紧部件:铜合金/锡镀层(1 μm厚)

    产品特点和优势


    1. 优越的插入性能:提供改进的FPC/FFC电缆插入体验。
    2. 确保正确连接:通过“Sure Lock Feel”机制确认连接状态。
    3. 多样化选择:提供0.5 mm和1.0 mm两种接头间距,双面接触或单面上侧接触选项。
    4. 可靠材料:采用UL94 V-0等级的LCP树脂,确保防火性能。
    5. 环保设计:符合RoHS标准,卤素含量低于规定值。

    应用案例和使用建议


    典型应用场景:
    - 消费电子产品:手机、平板电脑
    - 工业设备:自动化控制系统
    - 通信设备:基站和路由器
    使用建议:
    1. 确保FPC/FFC厚度为0.3 mm。
    2. 根据实际需求选择合适的插针数量。
    3. 使用时应注意保持清洁,防止灰尘和污物进入连接器内部。
    4. 定期检查和维护以确保长期稳定运行。

    兼容性和支持


    该产品具有良好的通用性,可以与其他标准接口的FPC/FFC电缆进行互换使用。供应商提供详细的安装指南和技术支持服务,以帮助客户解决可能出现的问题。

    常见问题与解决方案


    | 问题 | 解决方法 |

    | 插针断裂 | 检查插入过程是否过度用力;更换损坏部件 |
    | 连接不稳定 | 清理接触点上的污物;重新插入 |
    | 密封不良 | 检查并更换密封圈;确保正确装配 |

    总结和推荐


    总结:
    XF3M系列旋转背锁连接器以其优秀的电气性能和可靠的机械设计,满足了高密度连接的需求。它适用于多种应用场景,并提供了多样的配置选项,有助于提高系统集成度和可靠性。
    推荐:
    强烈推荐在消费电子、工业自动化和通信设备领域使用此款连接器。它的多样化选择和出色的可靠性使其成为同类产品的首选。

XF3M18151BBYOMZ厂商介绍

OMRON(欧姆龙)是一家全球知名的自动化控制及电子设备制造商,总部位于日本。公司成立于1933年,由立石一真创立,最初以生产定时器和保护继电器起家。OMRON的产品广泛应用于工业自动化、医疗设备、社会基础设施等领域。

OMRON的主营产品分类包括:
1. 控制设备:如PLC(可编程逻辑控制器)、传感器、控制器等。
2. 组件:如继电器、开关、连接器等。
3. 医疗设备:如血压计、体温计、血糖仪等。
4. 社会基础设施:如交通信号控制系统、能源管理系统等。

OMRON的优势在于:
1. 技术创新:OMRON在自动化控制和电子设备领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:OMRON的产品以高品质著称,严格遵循国际标准进行生产和检测。
3. 全球布局:OMRON在全球设有多个研发中心和生产基地,能够快速响应各地市场需求。
4. 客户服务:OMRON提供全方位的技术支持和售后服务,帮助客户解决实际问题。

XF3M18151BBYOMZ数据手册

厂牌 PDF简要描述 下载
OMRON/欧姆龙 OMRON/欧姆龙 XF3M18151BBYOMZ XF3M18151BBYOMZ数据手册

XF3M18151BBYOMZ封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
25+ $ 1.648 ¥ 13.9581
100+ $ 1.4715 ¥ 12.2349
250+ $ 1.3908 ¥ 11.5643
375+ $ 1.175 ¥ 9.7698
750+ $ 1.0134 ¥ 8.4212
1125+ $ 0.9896 ¥ 8.1038
1500+ $ 0.9896 ¥ 8.1038
库存: 1500
起订量: 25 增量: 0
交货地:
最小起订量为:25
合计: ¥ 348.95
