首页  >  产品百科  >  XS2F-M12PVC5S5M

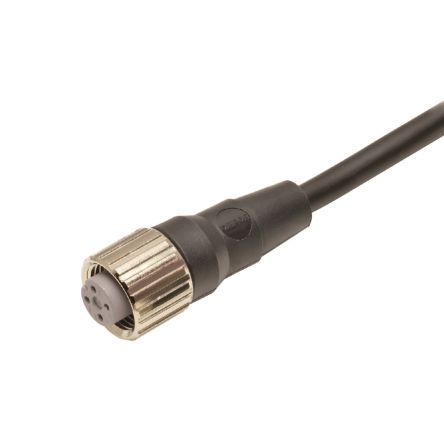

XS2F-M12PVC5S5M

产品分类: 圆形线缆
厂牌: OMRON/欧姆龙
产品描述: Cable for sensors
供应商型号: XS2F-M12PVC5S5M
供应商: 期货订购
标准整包数: 3000
OMRON/欧姆龙 圆形线缆 XS2F-M12PVC5S5M

XS2F-M12PVC5S5M概述

    Round Water-resistant Connectors (M12) Single-ended Cable XS2F-M12 技术手册

    1. 产品简介


    Round Water-resistant Connectors (M12) 单端电缆 XS2F-M12 是一种高性能、防水防尘的工业连接器,适用于各种恶劣环境下的应用。这些连接器主要用于自动化系统中的传感器和执行器之间进行可靠的电气连接。它们具备多种芯数选择(3、4、5 核),能够满足不同应用需求。此外,单端电缆设计使得安装和维护更加方便。

    2. 技术参数


    | 参数 | 规格 |

    | 材料 | PVC 电缆,PUR 电缆 |
    | 额定电流 | 4 A |
    | 额定电压 | 250 VDC |
    | 接触电阻 | ≤ 40 mΩ (20 mV 最大值,100 mA 最大值) |
    | 绝缘电阻 | ≥ 1,000 MΩ (500 VDC) |
    | 耐压等级 | 1,500 VAC (1 分钟) |
    | 防护等级 | IP67 (IEC60529) |
    | 插拔次数 | ≥ 200 次 |
    | 插针/表面材料 | 铜合金 / 镍基底,金 0.4 μm |
    | 连接器外壳材料 | PBT 树脂 (UL94V-0) |
    | 垫圈/表面材料 | 铜合金 / 镀镍 |
    | 外盖 (XS2F/H/W/R) | PBT 树脂 (UL94V-0) |
    | 核心数 | 3、4、5 |
    | 外径直径 | 5 mm、5.4 mm、5.8 mm |
    | 导线尺寸 | AWG22 (0.34 mm²,43 × 0.1) |
    | 认证 | AWM |

    3. 产品特点和优势


    - 防水防尘:满足 IP67 防护等级要求,确保在恶劣环境中的可靠运行。
    - 防火阻燃:具有 94V-0 级防火阻燃性能,确保安全。
    - 耐温性能:固定电缆的温度范围为 -10°C 至 +80°C,活动电缆的温度范围为 -50°C 至 +80°C。
    - 简化布线和维护:采用模块化设计,便于系统的安装和维护。
    - 兼容性强:支持 3、4、5 核配置,适应不同应用需求。

    4. 应用案例和使用建议


    应用场景:
    - 自动化生产线
    - 机器人手臂
    - 农业设备
    - 工业控制系统
    使用建议:
    - 在安装过程中,确保连接器完全插入并锁定,以达到最佳密封效果。
    - 定期检查电缆和连接器是否有磨损或损坏,及时更换。
    - 为了防止干扰,在布线时尽量避免与其他高频信号线平行铺设。

    5. 兼容性和支持


    这些连接器与 M12 标准接口兼容,可以轻松与多种设备配合使用。制造商提供详细的技术支持和售后服务,确保客户在使用过程中得到全方位的支持。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 连接不稳定 | 确保连接器正确插入并锁紧。 |
    | 接触电阻高 | 检查插针和插座是否清洁。 |
    | 电缆破损 | 及时更换受损电缆,避免进一步损坏。 |
    | 不耐高温 | 使用适合高温环境的电缆和连接器。 |

    7. 总结和推荐


    总结:
    - 防水防尘:IP67 防护等级,适应恶劣环境。
    - 防火阻燃:94V-0 级防火阻燃,保障安全。
    - 耐温性能:广泛的温度适应范围,确保稳定运行。
    - 简化布线:模块化设计,方便安装和维护。
    推荐:
    这款 Round Water-resistant Connectors (M12) 单端电缆 XS2F-M12 在多种工业应用场景中表现出色,具备防水防尘、防火阻燃、温度适应广泛等特点,特别适合需要高度可靠性的工业自动化系统。因此,我们强烈推荐使用这款产品。

XS2F-M12PVC5S5M参数

参数
16.40' (5.00m)
安装方式 导线安装,自由悬挂,通孔安装
包装方式 散装

XS2F-M12PVC5S5M厂商介绍

OMRON(欧姆龙)是一家全球知名的自动化控制及电子设备制造商,总部位于日本。公司成立于1933年,由立石一真创立,最初以生产定时器和保护继电器起家。OMRON的产品广泛应用于工业自动化、医疗设备、社会基础设施等领域。

OMRON的主营产品分类包括:
1. 控制设备:如PLC(可编程逻辑控制器)、传感器、控制器等。
2. 组件:如继电器、开关、连接器等。
3. 医疗设备:如血压计、体温计、血糖仪等。
4. 社会基础设施:如交通信号控制系统、能源管理系统等。

OMRON的优势在于:
1. 技术创新:OMRON在自动化控制和电子设备领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:OMRON的产品以高品质著称,严格遵循国际标准进行生产和检测。
3. 全球布局:OMRON在全球设有多个研发中心和生产基地,能够快速响应各地市场需求。
4. 客户服务:OMRON提供全方位的技术支持和售后服务,帮助客户解决实际问题。

XS2F-M12PVC5S5M数据手册

厂牌 PDF简要描述 下载
OMRON/欧姆龙 圆形线缆 OMRON/欧姆龙 XS2F-M12PVC5S5M XS2F-M12PVC5S5M数据手册

XS2F-M12PVC5S5M封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
3000+ ¥ 310.3833
库存: 3000
起订量: 3000 增量: 0
交货地:
最小起订量为:3000
合计: ¥ 931149.9
