XM3B-0922-111

产品分类: D-Sub 连接器
厂牌: OMRON/欧姆龙
产品描述: Female Sockets,Receptacle 焊盘 2 9pin Nickel Plated,Steel 3A 黑色 支架安装
供应商型号: CSJ-ST64467882
供应商: 海外现货
标准整包数: 1

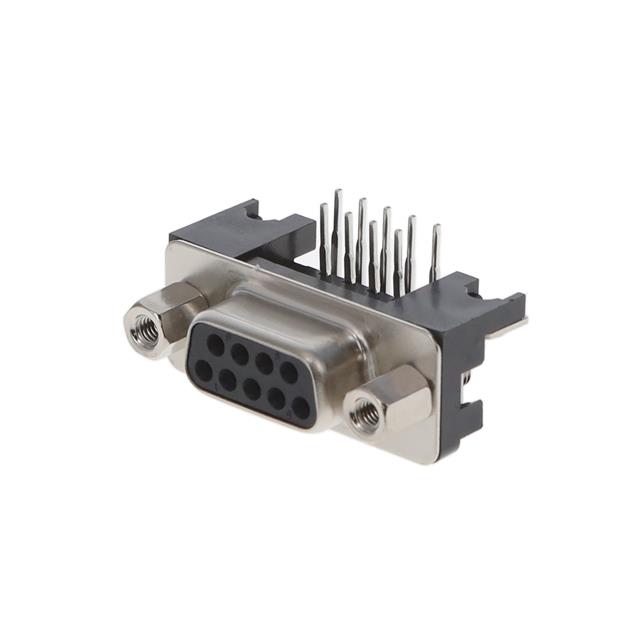

OMRON/欧姆龙 D-Sub 连接器 XM3B-0922-111

XM3B-0922-111概述


    产品简介


    D-sub连接器(型号XM3/XM2S)是为办公自动化接口而设计的理想选择。这些连接器主要用于各类电子设备之间的连接,特别是在需要高可靠性和稳定性的应用场景中,如工业控制、电信设备、计算机外围设备等。它们能够提供出色的电磁干扰(EMI)防护,并且具有坚固耐用的特点,适用于各种严苛的工作环境。

    技术参数


    以下是D-sub连接器(型号XM3/XM2S)的主要技术规格和性能参数:
    - 额定电流:5 A(XM3B和XM3B-F);3 A(XM2S)
    - 额定电压:300 VAC
    - 接触电阻:最大15 mΩ(在20 mV、100 mA条件下)
    - 绝缘电阻:最小1,000 MΩ(在500 VDC条件下)
    - 耐压强度:1,000 VAC/分钟(漏电流:最大1 mA)
    - 插入力:每个终端的最大值为3.33 N
    - 拔出力:最小0.29 N(对于直径0.99 mm的探针)
    - 插拔次数:200次
    - 适用温度范围:
    - 没有结冰情况:-55°C至105°C
    - -25°C至85°C
    - 屏蔽性能:
    - 面板安装:最小25 dB(30到900 MHz)
    - 板载安装:最小20 dB(30到900 MHz)

    产品特点和优势


    1. 电磁干扰保护:采用屏蔽设计,有效防止电磁干扰。
    2. 空间节约设计:多孔、铁芯连接器(XM3B-F)设计紧凑,高频噪声防护优异。
    3. 出色的抗噪音能力:金属化的塑料罩(XM2S)设计,提供了卓越的抗噪音能力。
    4. 符合UL标准:型号为E103202。
    5. RoHS合规:环保材料,满足相关环保要求。
    6. 丰富的固定方式:支持多种标准锚点和接地装置。

    应用案例和使用建议


    D-sub连接器广泛应用于工业控制、电信设备、计算机外围设备等领域。例如,在工业控制系统中,这些连接器可以用于PLC模块之间的信号传输,确保信号传输的稳定性和可靠性。建议在安装过程中严格遵循技术手册中的步骤,以确保最佳性能。

    兼容性和支持


    D-sub连接器(型号XM3/XM2S)与多种标准锚点和接地装置兼容。厂商提供了全面的技术支持和服务,包括详细的安装指南和技术文档,以帮助用户正确安装和维护这些连接器。

    常见问题与解决方案


    1. 接触不良:检查连接器是否已正确锁紧,确保电缆和连接器之间的连接牢固。
    2. 电磁干扰:确认所有接地和屏蔽措施均已正确实施,避免电磁干扰。
    3. 温度范围超出:根据手册中的温度限制进行操作,确保在规定范围内使用。

    总结和推荐


    D-sub连接器(型号XM3/XM2S)是一款高性能、高可靠性的连接器,具备出色的电磁干扰保护、空间节约设计和优秀的抗噪音能力。它广泛应用于各类电子设备之间,特别是在需要高稳定性和可靠性的应用场景中。鉴于其强大的性能和广泛的适用性,强烈推荐在工业自动化、电信和计算机领域使用。
    以上内容是对D-sub连接器(型号XM3/XM2S)的详细技术手册内容的整理和归纳,希望对读者了解这款产品的性能和用途有所帮助。

XM3B-0922-111参数

参数
端接 焊盘
额定电流 3A
排数 2
触头镀层 -
外壳材料 Nickel Plated,Steel
针脚数 9pin
类型 Female Sockets,Receptacle
颜色 黑色
安装方式 支架安装
零件状态 在售
包装方式 散装

XM3B-0922-111厂商介绍

OMRON(欧姆龙)是一家全球知名的自动化控制及电子设备制造商,总部位于日本。公司成立于1933年,由立石一真创立,最初以生产定时器和保护继电器起家。OMRON的产品广泛应用于工业自动化、医疗设备、社会基础设施等领域。

OMRON的主营产品分类包括:
1. 控制设备:如PLC(可编程逻辑控制器)、传感器、控制器等。
2. 组件:如继电器、开关、连接器等。
3. 医疗设备:如血压计、体温计、血糖仪等。
4. 社会基础设施:如交通信号控制系统、能源管理系统等。

OMRON的优势在于:
1. 技术创新:OMRON在自动化控制和电子设备领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:OMRON的产品以高品质著称,严格遵循国际标准进行生产和检测。
3. 全球布局:OMRON在全球设有多个研发中心和生产基地,能够快速响应各地市场需求。
4. 客户服务:OMRON提供全方位的技术支持和售后服务,帮助客户解决实际问题。

XM3B-0922-111数据手册

厂牌 PDF简要描述 下载
OMRON/欧姆龙 D-Sub 连接器 OMRON/欧姆龙 XM3B-0922-111 XM3B-0922-111数据手册

XM3B-0922-111封装设计

查看详情并下载
Symbol
Footprint
3D Model
