首页  >  产品百科  >  Z-15GM2-B

Z-15GM2-B

产品分类: 限位开关
厂牌: OMRON/欧姆龙
产品描述: Omron 限位开关, 滚轮杠杆式, IP00, 热固性树脂外壳, 最大250V直流
供应商型号: Z10591-ND
供应商: Digi-Key
标准整包数: 1

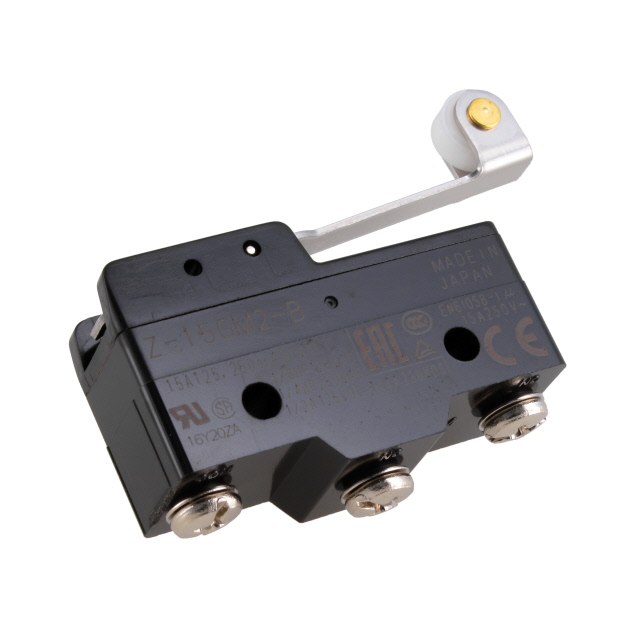

OMRON/欧姆龙 限位开关 Z-15GM2-B

Z-15GM2-B概述

    CSMZDSE44 General-Purpose Basic Switch 技术手册

    产品简介


    CSMZDSE44 是一款通用型基本开关,以其高精度和广泛的应用范围而闻名。这款开关适用于各种工业控制场合,能够处理多种类型的负载,包括微负载、标准负载及高容量负载。凭借其卓越的性能和广泛的型号选择,这款开关已成为市场上备受欢迎的产品之一。

    技术参数


    - 切换能力:15 A(大容量);对于微负载型号为0.1 A。
    - 接触形式:包括基本型、双接触型、自保持型以及可调节接触间隙型。
    - 接触间隙:高敏感度(0.25 mm)、超敏感度(0.20 mm)、标准(0.5 mm)、高容量(1.8 mm)。
    - 工作电压:交流(AC)125 V至500 V,直流(DC)8 V至250 V。
    - 电流能力:最大电流根据不同条件有所不同,具体见下表。
    - 机械耐久性:20,000,000次操作(标准和高敏感度);300,000次操作(高容量)。
    - 电操作频率:电气1分钟最多20次。
    - 绝缘电阻:初始值100 MΩ(500 VDC)。
    - 环境温度:通用型-25°C到80°C;防水型-15°C到80°C。
    - 保护等级:IP00(通用型),IP62(防水型)。

    产品特点和优势


    1. 高重复精度:高精度确保了可靠的开关性能。
    2. 多种接触形式:提供多种接触形式,以满足不同应用需求。
    3. 微负载专用设计:微负载型号采用金合金触点,确保可靠操作。
    4. 防水设计:通过橡胶靴和密封胶增加抗滴水能力。
    5. 长寿命和高可靠性:机械耐久性和电气耐久性出色,适合频繁操作。

    应用案例和使用建议


    - 自动化控制系统:在自动控制回路中使用时,需要考虑其预行程和过行程的特点,避免自动复位情况。
    - 手动复位电路:适用于需要手动复位的安全限位电路。
    - 推荐:根据应用场合的不同,选择合适的工作电压和电流能力的型号。如用于微负载场合,建议选用金合金触点的型号以提高可靠性。

    兼容性和支持


    - 兼容性:与其他标准电气设备兼容。
    - 厂商支持:提供技术文档和支持服务,以帮助客户解决问题和进行维护。

    常见问题与解决方案


    - 问题1:开关无法正常切换
    - 解决方案:检查是否有外部物理干扰,调整接触间隙。
    - 问题2:接触电阻过高
    - 解决方案:清洁触点表面,如有必要更换新的触点。
    - 问题3:机械耐久性不足
    - 解决方案:根据具体应用选择合适的型号,注意机械耐久性的要求。

    总结和推荐


    CSMZDSE44是一款高性能的通用基本开关,具有广泛的型号选择和优良的性能指标。其卓越的设计和制造工艺使其成为各种工业应用的理想选择。我们强烈推荐该产品用于自动化控制和安全电路等领域。

Z-15GM2-B参数

参数
开关配置 SPDT
执行器角度 -
电流额定值 15A(AC),6A(DC)
电气寿命 500000Cycles
机械寿命 10000000Cycles
最小行程 4mm
操作力 2.4N
开关功能 On-Mom
长*宽*高 64mm*39.4mm*17.45mm
通用封装 SPDT
安装方式 底座安装,螺纹安装
零件状态 在售
包装方式 散装

Z-15GM2-B厂商介绍

OMRON(欧姆龙)是一家全球知名的自动化控制及电子设备制造商,总部位于日本。公司成立于1933年,由立石一真创立,最初以生产定时器和保护继电器起家。OMRON的产品广泛应用于工业自动化、医疗设备、社会基础设施等领域。

OMRON的主营产品分类包括:
1. 控制设备:如PLC(可编程逻辑控制器)、传感器、控制器等。
2. 组件:如继电器、开关、连接器等。
3. 医疗设备:如血压计、体温计、血糖仪等。
4. 社会基础设施:如交通信号控制系统、能源管理系统等。

OMRON的优势在于:
1. 技术创新:OMRON在自动化控制和电子设备领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:OMRON的产品以高品质著称,严格遵循国际标准进行生产和检测。
3. 全球布局:OMRON在全球设有多个研发中心和生产基地,能够快速响应各地市场需求。
4. 客户服务:OMRON提供全方位的技术支持和售后服务,帮助客户解决实际问题。

Z-15GM2-B数据手册

厂牌 PDF简要描述 下载
OMRON/欧姆龙 限位开关 OMRON/欧姆龙 Z-15GM2-B Z-15GM2-B数据手册

Z-15GM2-B封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 21.0496 ¥ 176.1588
10+ $ 17.4231 ¥ 145.8097
25+ $ 16.162 ¥ 135.2559
50+ $ 15.2687 ¥ 127.7796
100+ $ 14.4241 ¥ 120.7115
250+ $ 13.3779 ¥ 111.9559
500+ $ 13.0233 ¥ 108.9887
库存: 16
起订量: 1 增量: 1
