首页  >  产品百科  >  XC5G4821

XC5G4821

产品分类: 背板连接器 - DIN 41612
厂牌: OMRON/欧姆龙
产品描述: Conn DIN 41612 PL 48 POS 2.54mm Solder ST Thru-Hole
供应商型号:
供应商:
标准整包数: 0

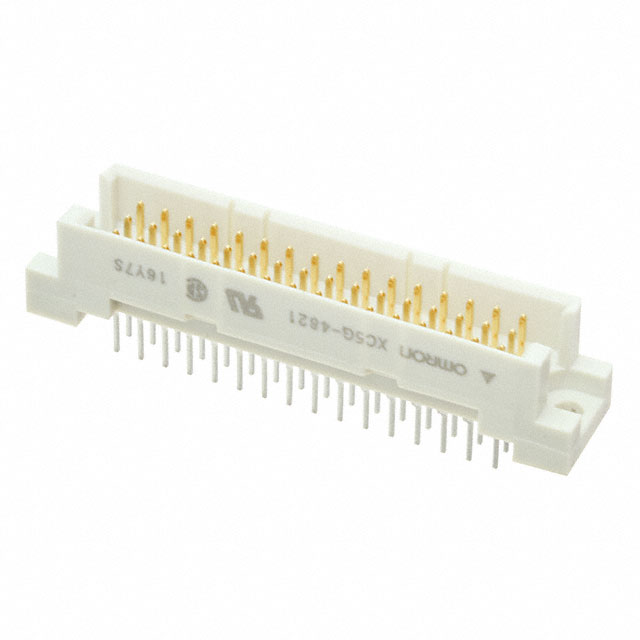

OMRON/欧姆龙 背板连接器 - DIN 41612 XC5G4821

XC5G4821概述

    DIN Twin-contact Connectors XC5

    1. 产品简介


    DIN Twin-contact Connectors XC5 是一系列遵循UL/CSA标准的连接器,广泛适用于不同类型的电气和电子设备。这些连接器不仅完全保留了普通DIN连接器的特点,还增加了更多的端子数量。它们具有高可靠性和低成本的特点,并且符合全球市场需求。此外,XC5系列通过采用双接触系统(Twin-contact system),降低了插入力并提供了更高的连接稳定性。

    2. 技术参数


    - 型号及结构:双排、三排插头及插座,标准与反向类型。
    - 额定电流:2 A
    - 额定电压:300 VAC
    - 接触电阻:最大20 mΩ(在20 mV,100 mA时)
    - 绝缘电阻:最小106 MΩ(在100 VDC时)
    - 耐压强度:1,000 VAC持续1分钟(泄漏电流最大1 mA)
    - 插入力:每接触点最大0.59 N
    - 拔出力:最小0.15 N(带测试规,t=0.56 mm)
    - 插入寿命:200次
    - 工作温度范围:操作温度范围为-55°C到125°C(无冰冻条件)

    3. 产品特点和优势


    XC5系列连接器的独特之处在于其采用的双接触系统,这不仅提高了可靠性,还降低了成本。这种设计使得每个触点都能提供更稳定的电气连接。另外,通过FEM(有限元法)分析技术的应用,降低了插入力,从而减少插拔过程中的磨损和损耗。此外,XC5系列连接器符合UL和CSA标准,适用于全球市场的各种应用场景。

    4. 应用案例和使用建议


    XC5系列连接器适用于多种应用场景,包括工业自动化、通信设备、汽车电子等领域。具体应用如自动化生产线上的传感器连接、高速数据传输系统中的板对板连接等。使用时,建议严格按照连接器的安装指南进行,特别是焊接过程中需要注意使用适当的保护措施,例如在自动化焊接前使用遮蔽胶带保护垂直连接器。

    5. 兼容性和支持


    XC5系列连接器与其他电子元器件及设备的兼容性良好,但部分型号可能需要特殊的编码切割工具(如XY2D-0001)来确保正确的插入顺序。同时,供应商提供了快固定针(XC5Z-0002)以确保在自动化焊接过程中连接器与电路板保持对齐。

    6. 常见问题与解决方案


    - 问题1:如何防止错误的插拔?
    - 解决方案:使用编码切割工具(XY2D-0001)切割编码键并插入编码键槽,避免错误的插入。

    - 问题2:如何正确进行焊接?
    - 解决方案:在自动化焊接前使用遮蔽胶带(如3M Sumitomo #214)保护垂直连接器,确保焊接过程中的稳定性。

    7. 总结和推荐


    综上所述,DIN Twin-contact Connectors XC5 系列连接器凭借其优良的设计、卓越的性能和广泛的应用领域,是市场上极具竞争力的产品。我们强烈推荐这些连接器用于需要高可靠性、低插入力以及多功能性的各类应用场合。如果您需要进一步的技术支持或更多产品信息,请联系您的OMRON代表。

XC5G4821参数

参数
长*宽*高 54.2mm(长度)*11mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 托盘

XC5G4821厂商介绍

OMRON(欧姆龙)是一家全球知名的自动化控制及电子设备制造商,总部位于日本。公司成立于1933年,由立石一真创立,最初以生产定时器和保护继电器起家。OMRON的产品广泛应用于工业自动化、医疗设备、社会基础设施等领域。

OMRON的主营产品分类包括:
1. 控制设备:如PLC(可编程逻辑控制器)、传感器、控制器等。
2. 组件:如继电器、开关、连接器等。
3. 医疗设备:如血压计、体温计、血糖仪等。
4. 社会基础设施:如交通信号控制系统、能源管理系统等。

OMRON的优势在于:
1. 技术创新:OMRON在自动化控制和电子设备领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:OMRON的产品以高品质著称,严格遵循国际标准进行生产和检测。
3. 全球布局:OMRON在全球设有多个研发中心和生产基地,能够快速响应各地市场需求。
4. 客户服务:OMRON提供全方位的技术支持和售后服务,帮助客户解决实际问题。

XC5G4821数据手册

厂牌 PDF简要描述 下载
OMRON/欧姆龙 背板连接器 - DIN 41612 OMRON/欧姆龙 XC5G4821 XC5G4821数据手册

XC5G4821封装设计

查看详情并下载
Symbol
Footprint
3D Model
