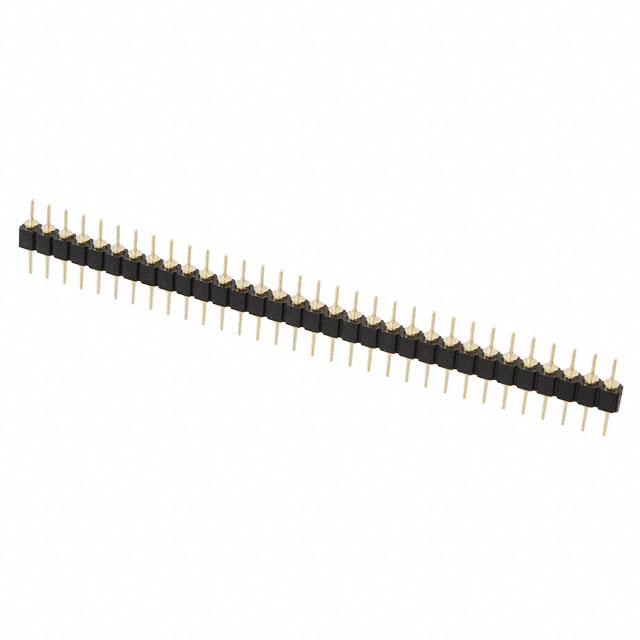

XR2P2041

产品分类: 用于IC/晶体管的插座
厂牌: OMRON/欧姆龙
产品描述: Conn SIP Socket M 20 POS 2.54mm Solder ST Thru-Hole
供应商型号:
供应商:
标准整包数: 0
OMRON/欧姆龙 用于IC/晶体管的插座 XR2P2041

XR2P2041概述


    产品简介


    产品类型: IC插座(IC Sockets)
    主要功能:
    - 提供可靠的电子连接,适用于高速数据处理。
    - 具备防振动和防冲击设计,适用于高振动和高冲击的应用环境。
    - 多种连接方式,包括直插式、焊线式、低轮廓式等。
    - 符合UL和CSA标准,确保产品质量和安全性。
    应用领域:
    - 高速数据处理设备
    - 通信设备
    - 工业控制
    - 医疗设备
    - 汽车电子

    技术参数


    基本规格:
    - 接触插入力:最大3.92 N
    - 接触拔出力:最小0.64 N(金镀层),最小0.64 N(锡镀层)
    - 插入耐久性:100次(0.75-µm金镀层),50次(0.25-µm金镀层),20次(锡镀层)
    电气特性:
    - 额定电流:1 A
    - 额定电压:300 VAC
    - 接触电阻:最大20 mΩ(在20 mV、100 mA最大电流条件下)
    - 绝缘电阻:最小1,000 MΩ(在500 VDC条件下)
    - 耐压强度:1,000 VAC,1分钟内(泄漏电流最大1 mA)
    适用导线尺寸:
    - 线径范围:AWG30, AWG28, AWG26, AWG24(实心线:直径0.25至0.51 mm)
    - 导线长度:3根
    工作环境:
    - 操作温度:−55°C至+125°C(无结冰)

    产品特点和优势


    独特功能:
    - 圆形针脚和四点接触结构确保长期使用寿命和抗冲击耐用性。
    - 插针入口大,易于插入。
    - 引脚接触高,确保稳固连接。
    - 无助焊剂上升。
    - 新的镀锡产品系列提供更多的选择。
    市场竞争力:
    - 符合国际安全标准(UL和CSA)。
    - 适用于多种引脚类型的IC,如直插式、焊线式和低轮廓式。
    - 适用于不同应用环境的多样化产品。

    应用案例和使用建议


    应用案例:
    - 在工业控制系统中用于连接各类传感器和执行器。
    - 在医疗设备中用于连接微处理器和存储单元。
    使用建议:
    - 在焊接时,确保外套管不超出电路板通孔。
    - 使用XY2C-0101或XY2C-0103 IC移除工具进行IC拆卸。
    - 避免使用螺丝刀或其他工具直接接触插针,以防止损坏。

    兼容性和支持


    兼容性:
    - 该产品可以与各种类型的IC及电路板兼容,适用于不同类型的设备。
    支持和服务:
    - 厂商提供详细的安装指南和技术支持,帮助用户正确安装和使用产品。
    - 提供配件和工具,如IC保持器和IC移除工具,以便更好地保护和操作产品。

    常见问题与解决方案


    常见问题:
    1. 如何正确焊接?
    2. 如何避免IC被意外拔出?
    解决方案:
    1. 正确焊接方法: 确保外套管不超出电路板通孔,避免助焊剂进入插座。
    2. 避免IC意外拔出: 使用IC保持器保护IC,即使在受到冲击的情况下也不会脱落。

    总结和推荐


    产品评估:
    - 该产品在多个方面表现出色,包括可靠性、电气特性和兼容性。
    - 在高速数据处理和高振动环境中表现出优异的性能。
    - 高标准的安全认证使其成为工业和医疗设备的理想选择。
    推荐使用:
    - 强烈推荐。该产品适用于需要高性能、高可靠性的工业和医疗应用。通过良好的技术支持和售后服务,确保用户的使用体验和满意度。

XR2P2041参数

参数
安装方式 螺纹安装
应用等级 工业级
零件状态 在售
包装方式 散装

XR2P2041厂商介绍

OMRON(欧姆龙)是一家全球知名的自动化控制及电子设备制造商,总部位于日本。公司成立于1933年,由立石一真创立,最初以生产定时器和保护继电器起家。OMRON的产品广泛应用于工业自动化、医疗设备、社会基础设施等领域。

OMRON的主营产品分类包括:
1. 控制设备:如PLC(可编程逻辑控制器)、传感器、控制器等。
2. 组件:如继电器、开关、连接器等。
3. 医疗设备:如血压计、体温计、血糖仪等。
4. 社会基础设施:如交通信号控制系统、能源管理系统等。

OMRON的优势在于:
1. 技术创新:OMRON在自动化控制和电子设备领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:OMRON的产品以高品质著称,严格遵循国际标准进行生产和检测。
3. 全球布局:OMRON在全球设有多个研发中心和生产基地,能够快速响应各地市场需求。
4. 客户服务:OMRON提供全方位的技术支持和售后服务,帮助客户解决实际问题。

XR2P2041数据手册

厂牌 PDF简要描述 下载
OMRON/欧姆龙 用于IC/晶体管的插座 OMRON/欧姆龙 XR2P2041 XR2P2041数据手册
