XS6W6LSZH8SS750CMG

产品分类: 其他线缆
厂牌: OMRON/欧姆龙

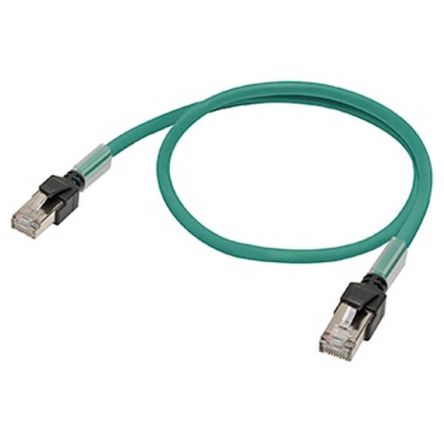

产品描述: Omron 超六类超六类网线, 7.5m长, 无屏蔽, 绿色
供应商型号: 2649999
供应商: 海外现货
标准整包数: 1
OMRON/欧姆龙 其他线缆 XS6W6LSZH8SS750CMG

XS6W6LSZH8SS750CMG概述

    XS5/XS6工业以太网电缆技术手册

    1. 产品简介


    XS5/XS6工业以太网电缆是为工业环境设计的专业以太网电缆,适用于各种工业自动化应用。这类电缆分为两种:LSZH(低烟无卤)电缆用于控制柜内布线,而PUR(聚氨酯)电缆则适用于控制柜外的使用环境。此外,还有采用标准RJ45插头和M12 SmartClick插头的型号,能够提供稳定可靠的连接性能。

    2. 技术参数


    - 型号分类:
    - CAT6a以太网跳线电缆
    - CAT5e以太网跳线电缆
    - ADR
    - 主要技术参数:
    - 传输特性:CAT6a 和 CAT5e
    - 护套材料:LSZH(低烟无卤),PUR(聚氨酯),PVC(聚氯乙烯)
    - 芯数/线径:4×2×AWG27(0.1mm²)/AWG26(0.13mm²)
    - 弯曲半径:标准连接器:40mm;耐用连接器:89mm
    - 防水等级:IP20(RJ45)/ IP67(M12)
    - 适用温度范围:操作温度 -20至60°C(LSZH),-40至85°C(PUR)
    - 电压:1000VDC/1min(泄漏电流:最大1mA)

    3. 产品特点和优势


    - 多功能:提供多种长度、颜色和接口类型的电缆,满足不同场景需求。
    - 高抗干扰性:双屏蔽结构,有效降低电磁干扰,特别适合工业环境。
    - 安装便捷:SmartClick M12连接器只需1/8圈即可完成连接,方便现场快速安装。
    - 耐久性强:采用PUR和LSZH材料,具有优异的耐磨和防火性能。
    - 兼容性强:提供标准RJ45和M12接口,便于与其他设备的连接。

    4. 应用案例和使用建议


    - 应用案例:
    - 控制柜内布线:使用LSZH电缆,不仅防火,还能节省空间。
    - 户外或恶劣环境布线:采用PUR电缆,具备卓越的抗磨损性和防水性。

    - 使用建议:
    - 在选择电缆长度时,确保足够长,但避免过多冗余导致的杂乱。
    - 优先选用双屏蔽电缆,增强电磁兼容性(EMC)。
    - 定期检查连接部位,确保插头和插座紧密配合,防止松动。

    5. 兼容性和支持


    - 兼容性:产品支持与标准M12螺纹连接器和其他工业以太网设备兼容。
    - 技术支持:厂家提供详细的组装指南和技术文档,方便用户进行现场安装。

    6. 常见问题与解决方案


    - Q: 电缆弯曲后信号传输不稳定?
    - A: 检查弯曲半径是否符合要求,最小弯曲半径为40mm。如需更大弯度,建议选择更柔软的电缆型号。

    - Q: 电缆出现接触不良的情况?
    - A: 确认插头和插座是否已正确安装并牢固连接。如仍存在问题,检查是否存在灰尘或氧化层,可尝试清洁处理。

    7. 总结和推荐


    综合评价:
    - 高性能:卓越的传输速度和可靠性,支持高达10Gbps的数据传输。
    - 易于安装:独特的SmartClick连接器和详细的安装指南简化了现场安装流程。
    - 多样化选择:多样的长度、颜色和接口选项满足各种应用需求。
    - 强大的耐用性:专为工业环境设计,能够在严苛条件下长期使用。
    推荐使用:
    鉴于其出色的性能和广泛的适用性,强烈推荐此系列电缆作为工业环境中各类网络设备的理想选择。无论是控制柜内还是柜外的应用,都可以提供稳定可靠的连接保障。

XS6W6LSZH8SS750CMG参数

参数
24.61' (7.50m)
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 散装

XS6W6LSZH8SS750CMG厂商介绍

OMRON(欧姆龙)是一家全球知名的自动化控制及电子设备制造商,总部位于日本。公司成立于1933年,由立石一真创立,最初以生产定时器和保护继电器起家。OMRON的产品广泛应用于工业自动化、医疗设备、社会基础设施等领域。

OMRON的主营产品分类包括:
1. 控制设备:如PLC(可编程逻辑控制器)、传感器、控制器等。
2. 组件:如继电器、开关、连接器等。
3. 医疗设备:如血压计、体温计、血糖仪等。
4. 社会基础设施:如交通信号控制系统、能源管理系统等。

OMRON的优势在于:
1. 技术创新:OMRON在自动化控制和电子设备领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:OMRON的产品以高品质著称,严格遵循国际标准进行生产和检测。
3. 全球布局:OMRON在全球设有多个研发中心和生产基地,能够快速响应各地市场需求。
4. 客户服务:OMRON提供全方位的技术支持和售后服务,帮助客户解决实际问题。

XS6W6LSZH8SS750CMG数据手册

厂牌 PDF简要描述 下载
OMRON/欧姆龙 其他线缆 OMRON/欧姆龙 XS6W6LSZH8SS750CMG XS6W6LSZH8SS750CMG数据手册

XS6W6LSZH8SS750CMG封装设计

查看详情并下载
Symbol
Footprint
3D Model
