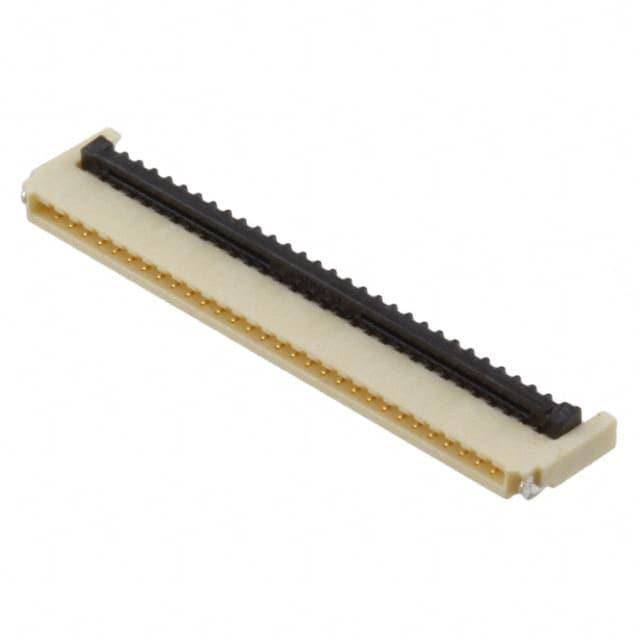

XF2U-3015-3A

产品分类: FFC/FPC连接器
厂牌: OMRON/欧姆龙
产品描述: 焊盘 500μm 30pin 自然色 880μm FPC 500mA 金 底部 贴片安装
供应商型号: XF2U-3015-3A
供应商: Master
标准整包数: 25
OMRON/欧姆龙 FFC/FPC连接器 XF2U-3015-3A

XF2U-3015-3A概述

    电子元器件产品技术手册:Rotary Backlock Connector

    1. 产品简介


    本技术手册介绍的是XF2U系列的Rotary Backlock Connector,主要用于柔性印刷电路板(FPC)。XF2U系列通过创新的设计提供了紧凑的连接器方案,适用于各种消费电子产品和工业应用。

    2. 技术参数


    - 额定电流: 0.5 A AC/DC
    - 额定电压: 50 V AC/DC
    - 接触电阻: ≤60 mΩ(在20 mV DC最大电压,100 mA最大电流条件下)
    - 绝缘电阻: ≥100 MΩ(在250 V DC条件下)
    - 耐压强度: 250 V AC持续1分钟(漏电流≤1 mA)
    - 插拔寿命: 20次
    - 工作温度范围: -30°C 至 85°C(无冰冻或凝露)

    3. 产品特点和优势


    - 超薄设计: 连接器深度仅为3.5毫米,适合空间受限的应用。
    - 双面接触: 减少零件数量,简化组装过程。
    - 宽模具壁: 在连接器后底部提供更大的自由度,便于板级设计。
    - 镀金触点: 适用FPC厚度为0.2毫米,符合RoHS标准且无卤素。
    - 锁扣机制: 确保连接稳定,方便操作。

    4. 应用案例和使用建议


    XF2U系列连接器广泛应用于智能手机、平板电脑等消费电子产品中,以及某些工业控制设备。建议在安装时注意保持连接器与FPC对齐,以确保良好的电接触和机械稳定性。同时,为了延长使用寿命,应避免过度弯曲或扭曲FPC。

    5. 兼容性和支持


    XF2U系列连接器与市场上常见的柔性印刷电路板兼容。厂商提供了详细的技术支持文档,并可通过官方渠道获得客户支持服务。

    6. 常见问题与解决方案


    - 问题: 插入时阻力大
    - 解决方案: 检查FPC和连接器是否正确对齐,确保没有灰尘或异物干扰。

    - 问题: 接触不良
    - 解决方案: 清理连接器插针,检查是否有氧化层或污垢积累,必要时重新镀金处理。

    7. 总结和推荐


    综上所述,XF2U系列Rotary Backlock Connector凭借其超薄设计、双面接触及稳定可靠的锁扣机制,在众多应用场景中表现出色。我们强烈推荐使用该产品,尤其是在需要紧凑连接解决方案的项目中。

XF2U-3015-3A参数

参数
额定电流 500mA
连接器/触头类型 底部
扁平柔性类型 FPC
板上高度 880μm
外壳颜色 自然色
触头镀层
端接 焊盘
针脚数 30pin
间距 500μm
安装方式 贴片安装
零件状态 停产
包装方式 卷带包装
