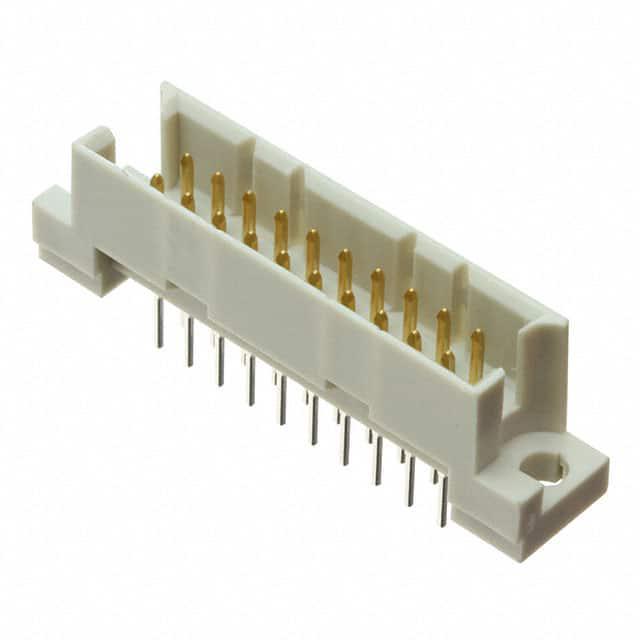

XC5E-3221

产品分类: 背板连接器 - DIN 41612
厂牌: OMRON/欧姆龙
产品描述: Conn DIN 41612 PL 32 POS 2.54mm Solder ST Thru-Hole
供应商型号: CSJ-ST64467759
供应商: 海外现货
标准整包数: 1
OMRON/欧姆龙 背板连接器 - DIN 41612 XC5E-3221

XC5E-3221概述

    DIN Twin-contact Connectors XC5 技术手册

    产品简介


    DIN Twin-contact Connectors XC5 是一种广泛应用于工业控制和自动化领域的连接器,符合UL和CSA标准。这些连接器在保持传统DIN连接器特性的基础上,增加了可用终端的数量,具有高度可靠性和低成本的特点。它们可以用于各种场合,从单件式连接器(卡边缘)到两件式连接器,以满足全球市场需求。

    技术参数


    - 评级和特性
    - 额定电流:2 A
    - 额定电压:300 VAC
    - 接触电阻:最大20 mΩ(在20 mV,100 mA条件下)
    - 绝缘电阻:最小106 MΩ(在100 VDC条件下)
    - 耐压强度:1000 VAC持续1分钟(泄漏电流:最大1 mA)
    - 插拔力:每个接触点最大0.59 N(插);最小0.15 N(拔)
    - 插拔耐久性:200次
    - 工作温度范围:操作环境:-55至125°C(无结冰)
    - 材料和表面处理
    - 住房:玻璃纤维增强聚对苯二甲酸丁二酯树脂(UL94V-0),灰色
    - 接触部分:磷青铜镍基底,0.4 μm镀金(见注1)
    - 末端:黄铜镍基底,锡镀层

    产品特点和优势


    1. 双接触系统:高可靠性和低成本。
    2. 低插入力设计:通过有限元分析技术降低插入力。
    3. 广泛适用:适用于多种标准和非标准尺寸的DIN连接器。
    4. 材料优质:使用高性能材料确保耐用性和稳定性。

    应用案例和使用建议


    - 应用场景:广泛应用于工业控制系统、自动化设备和通信设备中。
    - 使用建议:
    - 在自动焊接前,使用遮蔽胶带遮住直角连接器。
    - 确保插拔次数不超过200次,以保持连接器的稳定性和可靠性。
    - 选择合适的电缆线径(AWG30, AWG28, AWG26, 或 AWG24)进行焊接。

    兼容性和支持


    - 兼容性:DIN Twin-contact Connectors XC5 兼容多种标准和非标准DIN连接器组合。
    - 支持:提供详细的预安装指南和技术支持服务,如需进一步帮助,请联系OMRON代表。

    常见问题与解决方案


    - 问题1:如何防止插头误插入插座?
    - 解决方案:使用编码键(Coding Key)并插入相应的编码键槽中,防止误插入。

    - 问题2:如何确保连接器在自动焊接过程中的稳定性?
    - 解决方案:使用临时固定销(Temporary Fastening Pins),确保连接器在焊接过程中不会移动。

    总结和推荐


    DIN Twin-contact Connectors XC5 以其高可靠性、低成本和广泛的适用性在市场上占据了一席之地。它们在工业自动化领域的广泛应用证明了其出色的表现和卓越的性能。如果您正在寻找一款性能稳定、易于维护的DIN连接器,DIN Twin-contact Connectors XC5 是一个非常值得推荐的选择。

XC5E-3221参数

参数
长*宽*高 8.6mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 散装

XC5E-3221厂商介绍

OMRON(欧姆龙)是一家全球知名的自动化控制及电子设备制造商,总部位于日本。公司成立于1933年,由立石一真创立,最初以生产定时器和保护继电器起家。OMRON的产品广泛应用于工业自动化、医疗设备、社会基础设施等领域。

OMRON的主营产品分类包括:
1. 控制设备:如PLC(可编程逻辑控制器)、传感器、控制器等。
2. 组件:如继电器、开关、连接器等。
3. 医疗设备:如血压计、体温计、血糖仪等。
4. 社会基础设施:如交通信号控制系统、能源管理系统等。

OMRON的优势在于:
1. 技术创新:OMRON在自动化控制和电子设备领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:OMRON的产品以高品质著称,严格遵循国际标准进行生产和检测。
3. 全球布局:OMRON在全球设有多个研发中心和生产基地,能够快速响应各地市场需求。
4. 客户服务:OMRON提供全方位的技术支持和售后服务,帮助客户解决实际问题。

XC5E-3221数据手册

厂牌 PDF简要描述 下载
OMRON/欧姆龙 背板连接器 - DIN 41612 OMRON/欧姆龙 XC5E-3221 XC5E-3221数据手册

XC5E-3221封装设计

查看详情并下载
Symbol
Footprint
3D Model
