XS6W5PUR8SS1000CMG

产品分类: 其他线缆
厂牌: OMRON/欧姆龙

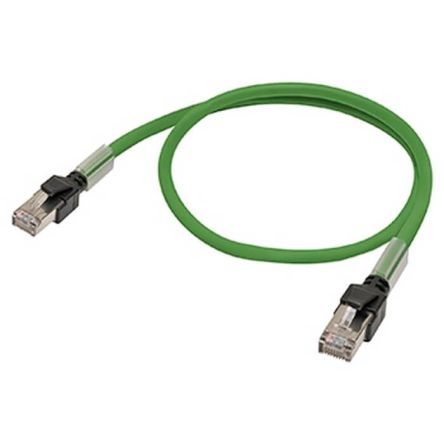

产品描述: Omron 五类5类网线, 10m长, 无屏蔽, 绿色
供应商型号: 236-XS6W5PUR8SS1000CMG-ND
供应商: Digi-Key
标准整包数: 1
OMRON/欧姆龙 其他线缆 XS6W5PUR8SS1000CMG

XS6W5PUR8SS1000CMG概述

    XS5/XS6 Industrial Ethernet Cables 技术手册

    产品简介


    产品类型与功能:
    XS5/XS6工业以太网电缆是专为工业网络设计的产品,适用于EtherCAT®和其他工业以太网网络。它们具有标准RJ45插头和坚固的RJ45插头,可广泛应用于控制面板内外的布线需求。这些电缆具备出色的抗干扰能力和保护等级,适合在严苛的工业环境中使用。
    主要应用领域:
    - 控制柜内部布线(使用低烟零卤素材料)
    - 控制柜外部布线(使用聚氨酯和PVC材料)

    技术参数


    - 电缆类型:
    - CAT6a和CAT5e以太网跳线电缆
    - LSZH(低烟零卤素)和PUR(聚氨酯)电缆
    - 连接器:
    - 标准RJ45插头
    - 坚固RJ45插头
    - M12智能点击插头
    - 电缆颜色:
    - 蓝色、黄色或绿色
    - 长度:
    - LSZH电缆长度范围:0.2m到20m
    - PUR电缆长度范围:0.5m到20m
    - 防护等级:
    - IP67防护等级(适用于M12插头)
    - 电气特性:
    - 额定电流:1A(50°C)
    - 额定电压:30V
    - 绝缘电阻:1,000 MΩ(最小值)
    - 工作温度:-20°C至60°C(存储温度-40°C至85°C)

    产品特点和优势


    - 双屏蔽结构:
    - 每对导线都有独立的箔屏蔽和整体编织屏蔽,有效降低EMC干扰。

    - 环保材料:
    - LSZH电缆使用低烟零卤素材料,符合环保要求。

    - 耐久性:
    - 双重锁定机制确保连接稳固,适用于控制柜外的恶劣环境。
    - 灵活性:
    - 标准和坚固RJ45插头,便于现场组装且无需特殊工具。

    应用案例和使用建议


    - 控制柜内部布线:
    - 使用LSZH电缆,适用于狭窄空间内的布线,减少火灾风险。

    - 控制柜外部布线:
    - 使用PUR电缆或M12智能点击插头,适合机械振动大、需要高防护等级的场合。
    使用建议:
    - 在高温环境下使用时,建议选择PUR电缆以提高耐用性。
    - 定期检查电缆连接部位,确保插头无松动,避免接触不良引发故障。

    兼容性和支持


    - 兼容性:
    - 与标准RJ45和M12插头完全兼容,适用于多种工业设备和控制系统。
    - 支持服务:
    - 提供详尽的安装指南和用户手册,便于客户进行现场安装和维护。
    - 客户可以联系供应商获取技术支持和售后服务。

    常见问题与解决方案


    - 问题:
    - 插头在反复插拔后出现接触不良。

    - 解决方案:
    - 检查插头和插座是否有灰尘或污垢,使用专用清洁工具进行清理;如有必要,更换损坏的插头。
    - 问题:
    - 电缆在弯曲时容易损坏。

    - 解决方案:
    - 保持电缆最小弯曲半径不小于40mm(标准连接器)或89mm(坚固连接器),避免电缆过度弯曲造成损伤。

    总结和推荐


    综合评估:
    XS5/XS6工业以太网电缆在工业环境中的表现优异,特别是在电磁干扰较大的环境中表现出色。其灵活的设计和多样的型号选择使其适用于各种应用场景,无论是控制柜内还是控制柜外。特别值得一提的是其双屏蔽结构和双锁定机制,极大地提高了其可靠性和使用寿命。
    推荐使用:
    鉴于上述优点,强烈推荐使用XS5/XS6工业以太网电缆。无论是在新建项目还是现有系统升级中,这些电缆都能提供卓越的性能和稳定性。特别是对于那些对电磁干扰敏感或需频繁移动的设备来说,这款电缆无疑是最佳选择。

XS6W5PUR8SS1000CMG参数

参数
32.81' (10.00m)
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 散装

XS6W5PUR8SS1000CMG厂商介绍

OMRON(欧姆龙)是一家全球知名的自动化控制及电子设备制造商,总部位于日本。公司成立于1933年,由立石一真创立,最初以生产定时器和保护继电器起家。OMRON的产品广泛应用于工业自动化、医疗设备、社会基础设施等领域。

OMRON的主营产品分类包括:
1. 控制设备:如PLC(可编程逻辑控制器)、传感器、控制器等。
2. 组件:如继电器、开关、连接器等。
3. 医疗设备:如血压计、体温计、血糖仪等。
4. 社会基础设施:如交通信号控制系统、能源管理系统等。

OMRON的优势在于:
1. 技术创新:OMRON在自动化控制和电子设备领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:OMRON的产品以高品质著称,严格遵循国际标准进行生产和检测。
3. 全球布局:OMRON在全球设有多个研发中心和生产基地,能够快速响应各地市场需求。
4. 客户服务:OMRON提供全方位的技术支持和售后服务,帮助客户解决实际问题。

XS6W5PUR8SS1000CMG数据手册

厂牌 PDF简要描述 下载
OMRON/欧姆龙 其他线缆 OMRON/欧姆龙 XS6W5PUR8SS1000CMG XS6W5PUR8SS1000CMG数据手册

XS6W5PUR8SS1000CMG封装设计

查看详情并下载
Symbol
Footprint
3D Model
