XC5B-4421

产品分类: 背板连接器 - DIN 41612
厂牌: OMRON/欧姆龙
产品描述: Conn DIN 41612 SKT 44 POS 2.54mm Solder ST Thru-Hole
供应商型号: UNP-XC5B-4421
供应商: 海外现货
标准整包数: 1

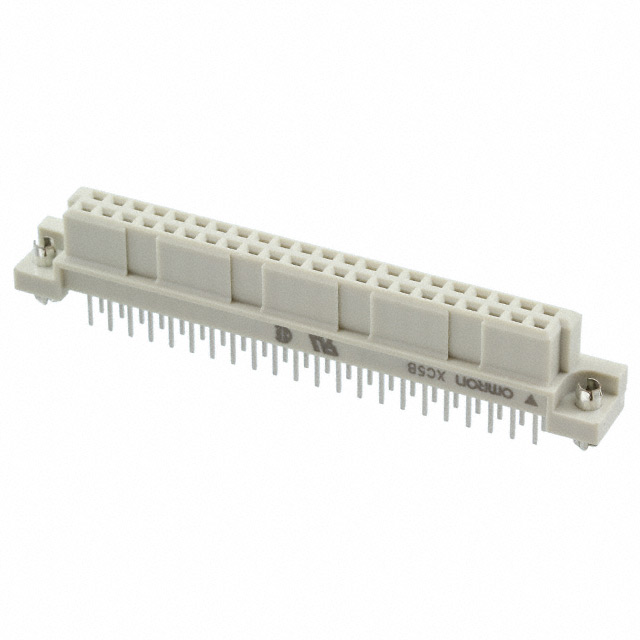

OMRON/欧姆龙 背板连接器 - DIN 41612 XC5B-4421

XC5B-4421概述

    DIN Twin-contact Connectors XC5

    1. 产品简介


    DIN Twin-contact Connectors XC5是一系列符合UL/CSA标准的连接器。这类连接器保留了普通DIN连接器的特点,同时增加了可用终端的数量。XC5连接器提供多种样式,适用于全球市场的需求,包括从单件式(卡边缘)到双件式的连接器。此外,这些连接器采用双接触系统,以实现高可靠性和低成本,并且插入力较低,这得益于有限元分析技术。

    2. 技术参数


    XC5连接器的主要技术参数如下:
    - 额定电流:2 A
    - 额定电压:300 VAC
    - 接触电阻:最大20 mΩ(20 mV,100 mA最大)
    - 绝缘电阻:最小10^6 MΩ(100 VDC)
    - 耐压强度:1000 VAC 1分钟(泄漏电流:最大1 mA)
    - 插入力:每接触点最大0.59 N
    - 拔出力:最小0.15 N(测试量规,t=0.56 mm)
    - 插拔次数:200次
    - 工作温度范围:-55至125°C(无冰冻)

    3. 产品特点和优势


    XC5连接器的独特功能和优势包括:
    - 双接触系统:确保高可靠性并降低制造成本。
    - 有限元分析设计:降低插入力,提高使用便捷性。
    - 广泛的应用范围:满足不同国家和地区的市场需求。
    - 符合安全标准:通过UL和CSA标准认证,确保产品的质量和安全性。

    4. 应用案例和使用建议


    XC5连接器广泛应用于各种电子产品中,如工业自动化设备、通信设备和计算机系统等。以下是一些具体的使用建议:
    - 设计注意事项:确保连接器符合基本的对接尺寸要求,并保持合理的组装间隙。
    - 焊接工艺:使用适当的遮蔽胶带进行自动焊接,以避免误焊。
    - 终端选择:根据实际应用需求选择合适的终端类型(直角端子或通孔端子)。

    5. 兼容性和支持


    XC5连接器具有广泛的兼容性,可以与不同类型的DIN标准连接器配合使用。OMRON公司为用户提供全面的支持和服务,包括安装指南、维护文档和技术咨询。

    6. 常见问题与解决方案


    - 问题1:连接器无法正确插入插座。
    - 解决方法:使用编码切割工具(XY2D-0001)切割编码键,并将编码键插入插座的编码槽中。
    - 问题2:插拔力过大。
    - 解决方法:检查连接器的组装是否正确,必要时重新调整。
    - 问题3:绝缘电阻不足。
    - 解决方法:检查连接器是否受到污染或损坏,必要时更换新的连接器。

    7. 总结和推荐


    综上所述,DIN Twin-contact Connectors XC5凭借其高可靠性和低成本的优势,在多个应用领域表现出色。对于需要高性能连接解决方案的工程师和制造商来说,XC5连接器是一个值得信赖的选择。强烈推荐在相关项目中使用XC5连接器。

XC5B-4421参数

参数
长*宽*高 8.1mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 散装

XC5B-4421厂商介绍

OMRON(欧姆龙)是一家全球知名的自动化控制及电子设备制造商,总部位于日本。公司成立于1933年,由立石一真创立,最初以生产定时器和保护继电器起家。OMRON的产品广泛应用于工业自动化、医疗设备、社会基础设施等领域。

OMRON的主营产品分类包括:
1. 控制设备:如PLC(可编程逻辑控制器)、传感器、控制器等。
2. 组件:如继电器、开关、连接器等。
3. 医疗设备:如血压计、体温计、血糖仪等。
4. 社会基础设施:如交通信号控制系统、能源管理系统等。

OMRON的优势在于:
1. 技术创新:OMRON在自动化控制和电子设备领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:OMRON的产品以高品质著称,严格遵循国际标准进行生产和检测。
3. 全球布局:OMRON在全球设有多个研发中心和生产基地,能够快速响应各地市场需求。
4. 客户服务:OMRON提供全方位的技术支持和售后服务,帮助客户解决实际问题。

XC5B-4421数据手册

厂牌 PDF简要描述 下载
OMRON/欧姆龙 背板连接器 - DIN 41612 OMRON/欧姆龙 XC5B-4421 XC5B-4421数据手册

XC5B-4421封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 2.1845 ¥ 18.4589
库存: 1369
起订量: 6 增量: 1
交货地:
最小起订量为:1
合计: ¥ 18.45
