XW4M-16D2-H1DS

厂牌: OMRON/欧姆龙
产品描述: Push-in Terminal Block PCB Connector
供应商型号: 3697961
供应商: 海外现货
标准整包数: 1

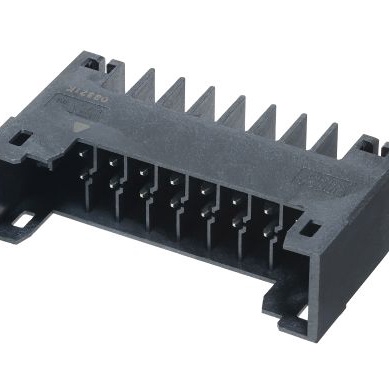

OMRON/欧姆龙 接线座- 接头/插头和插口 XW4M-16D2-H1DS

XW4M-16D2-H1DS概述


    产品简介

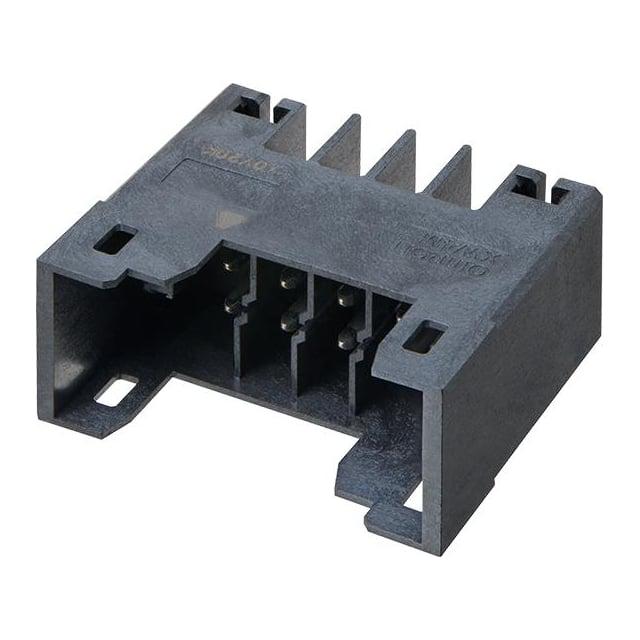

    XW4M/XW4N 系列 3.5mm-Pitch Push-In Terminal Block PCB 连接器
    XW4M/XW4N系列连接器采用3.5mm间距的设计,旨在通过简单易用的压入式终端块提高电路板上的连接器插入和移除效率,以及电缆布线的便利性。该系列连接器广泛应用于工业自动化、电信设备、汽车电子和家用电器等领域。

    技术参数


    - 额定电流:8A(对于所有型号)
    - 额定电压:IEC标准下160V;UL标准下300V(仅适用于XW4N-@@D@-@、XW4M-@@D1-@@D@)
    - 绝缘耐压:1,600VAC 1分钟(泄漏电流最大1mA)
    - 适用导线范围:
    - 实心导线:0.2mm² 至 1.5mm²
    - 绞合导线:0.2mm² 至 1.5mm²
    - 带塑料套管的绞合导线:0.2mm² 至 0.75mm²
    - 不带塑料套管的绞合导线:0.2mm² 至 1.5mm²
    - 工作温度范围:-40°C 至 100°C(无冷凝或结冰)
    - 存储温度范围:-40°C 至 70°C(无冷凝或结冰)
    - 湿度范围:5% 至 85%RH(工作时);5% 至 70%RH(存储时)

    产品特点和优势


    - 高效连接与拆卸:独特的插拔结构使得连接和拆卸更为便捷,提高了检查、组装和维护的效率。
    - 兼容性好:支持通孔回流焊接,适用于回流焊工艺。
    - 识别简便:标准的针脚编号打印在插座顶部,无需额外标识位置。
    - 便于操作:“免手操作”机制使螺丝刀保持插入状态,简化了操作步骤。
    - 防错设计:提供带有编码键的选项,防止错误插入。
    - 认证标准:符合UL1059、CSA (C22.2 No. 158)和IEC 60947-7-4标准。

    应用案例和使用建议


    应用案例
    1. 工业自动化控制面板:在机器控制系统中使用,能够确保高可靠性与效率。
    2. 电信基础设施:用于数据中心、通信基站等场合,支持高效、可靠的连接。
    3. 汽车电子系统:为车载电子系统的各种传感器和执行器提供稳定接口。
    使用建议
    - 合理选择连接器型号:根据具体应用需求,选择合适的接触数和安装方式。
    - 正确插入导线:确保导线插入到位并紧密接触,避免虚接。
    - 规范操作:遵循手册中的安全和使用注意事项,防止误操作导致的故障。

    兼容性和支持


    - 兼容性:该系列连接器设计紧凑,兼容多种电子设备及组件。
    - 厂商支持:供应商提供详尽的技术文档和客户支持服务,帮助解决安装和使用过程中遇到的问题。

    常见问题与解决方案


    - 问题1:无法正确插入连接器
    - 解决方案:确认插入方向正确,并检查是否有导线过长或安装不当的情况。

    - 问题2:接触不良
    - 解决方案:检查导线是否完全插入,确保压接牢固。如使用带套管的导线,则需检查套管是否损坏。

    总结和推荐


    XW4M/XW4N 系列 3.5mm-Pitch Push-In Terminal Block PCB 连接器是一款高性能、多功能的产品,在工业自动化、电信设备和汽车电子等领域表现出色。其简便的操作和优良的电气性能使其在市场上具有很强的竞争力。我们强烈推荐这一系列产品,以满足您的各类应用需求。

XW4M-16D2-H1DS参数

参数
安装方式 通孔安装
零件状态 在售
包装方式 托盘

XW4M-16D2-H1DS厂商介绍

OMRON(欧姆龙)是一家全球知名的自动化控制及电子设备制造商,总部位于日本。公司成立于1933年,由立石一真创立,最初以生产定时器和保护继电器起家。OMRON的产品广泛应用于工业自动化、医疗设备、社会基础设施等领域。

OMRON的主营产品分类包括:
1. 控制设备:如PLC(可编程逻辑控制器)、传感器、控制器等。
2. 组件:如继电器、开关、连接器等。
3. 医疗设备:如血压计、体温计、血糖仪等。
4. 社会基础设施:如交通信号控制系统、能源管理系统等。

OMRON的优势在于:
1. 技术创新:OMRON在自动化控制和电子设备领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:OMRON的产品以高品质著称,严格遵循国际标准进行生产和检测。
3. 全球布局:OMRON在全球设有多个研发中心和生产基地,能够快速响应各地市场需求。
4. 客户服务:OMRON提供全方位的技术支持和售后服务,帮助客户解决实际问题。

XW4M-16D2-H1DS数据手册

厂牌 PDF简要描述 下载
OMRON/欧姆龙 接线座- 接头/插头和插口 OMRON/欧姆龙 XW4M-16D2-H1DS XW4M-16D2-H1DS数据手册

XW4M-16D2-H1DS封装设计

查看详情并下载
Symbol
Footprint
3D Model
