D4GS-N1T-5

产品分类: 限位开关
厂牌: OMRON/欧姆龙
产品描述: Off-On,On-Off DPST-NO/NC 30.59N 1000000Cycles 100000Cycles 750mA(AC) 导线安装 30mm(长度)*95.5mm(高度)
供应商型号: 653-D4GS-N1T-5
供应商: Mouser
标准整包数: 1

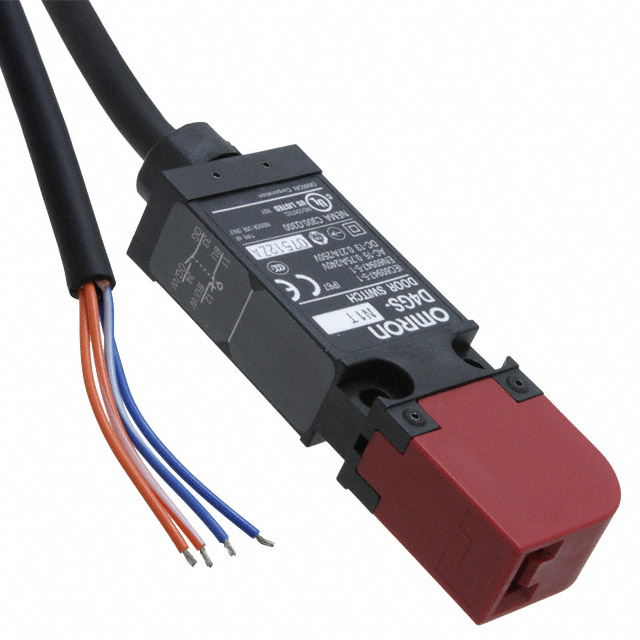

OMRON/欧姆龙 限位开关 D4GS-N1T-5

D4GS-N1T-5概述

    Slim Safety Door Switch: D4GS-N

    产品简介


    D4GS-N Slim Safety Door Switch 是一款具备IP67防护等级的安全门开关,专为各种工业环境设计。该开关具有紧凑的外形尺寸(宽度仅为17mm),提供可逆设计,支持正面或背面安装。它包含两种类型的内置开关:两触点和三触点配置。此外,还配有带橡胶孔的操作键,能够吸收振动和冲击,确保在苛刻环境下稳定运行。

    技术参数


    - 防护等级: IP67(EN60947-5-1标准)
    - 开关类型: 两触点或三触点
    - 额定电压: 240V AC, 250V DC
    - 额定电流:
    - AC-15类: 0.75A (240V)
    - DC-13类: 0.27A (250V)
    - 机械耐久性: 至少1,000,000次操作(EN ISO 14119)
    - 电气耐久性: 至少100,000次操作(1A电阻负载下)
    - 防护等级: Class II(双绝缘)
    - 冲击与振动:
    - 恶化: 10至55 Hz, 0.35 mm单振幅
    - 破坏: 1,000 m/s²以上
    - 恶化: 300 m/s²以上
    - 工作温度: -30°C至70°C(无结冰条件)

    产品特点和优势


    1. 紧凑设计: 宽度仅17mm,适合空间受限的应用场景。
    2. 高防护等级: 达到IP67标准,能在恶劣环境中可靠工作。
    3. 灵活安装: 可前后安装,兼容多种安装方式。
    4. 耐用性强: 经过严格测试,保证长期稳定运行。
    5. 高可靠性: 通过多项安全认证,包括EN ISO 14119和EN60204-1标准。

    应用案例和使用建议


    - 自动化生产线: 用于监控门的开启关闭状态,提高安全性。
    - 机械设备: 在机器上安装该开关以确保操作员的安全。
    - 工业机器人: 保护机器人在作业过程中不会误入危险区域。
    使用建议:
    - 避免长时间浸泡在油或水中,以防止水分进入开关内部。
    - 使用专用操作钥匙进行操作,以避免损坏开关。
    - 确保电缆固定得当,避免过度弯曲造成损坏。

    兼容性和支持


    - 兼容性: 与大多数工业控制系统的集成简便,确保广泛适用性。
    - 支持: 用户可联系OMRON代表获取技术支持,包括安装指导和故障排除服务。

    常见问题与解决方案


    1. 开关频繁失灵
    - 解决方案: 检查操作环境是否符合要求,确保电缆未被过度弯曲。
    2. 开关无法正确触发
    - 解决方案: 检查操作钥匙是否安装正确,确认电缆连接良好。

    总结和推荐


    D4GS-N Slim Safety Door Switch凭借其紧凑的设计、高防护等级及多功能性,在众多应用场景中表现出色。经过严格的质量检测,该产品能够满足高标准的工业安全要求。鉴于其出色的表现和广泛应用的可能性,强烈推荐在需要高可靠性和安全性解决方案的项目中使用。

D4GS-N1T-5参数

参数
最小行程 -
操作力 30.59N
开关功能 Off-On,On-Off
开关配置 DPST-NO/NC
执行器角度 -
电流额定值 750mA(AC)
电气寿命 100000Cycles
机械寿命 1000000Cycles
长*宽*高 30mm(长度)*95.5mm(高度)
安装方式 导线安装
零件状态 在售
包装方式 散装

D4GS-N1T-5厂商介绍

OMRON(欧姆龙)是一家全球知名的自动化控制及电子设备制造商,总部位于日本。公司成立于1933年,由立石一真创立,最初以生产定时器和保护继电器起家。OMRON的产品广泛应用于工业自动化、医疗设备、社会基础设施等领域。

OMRON的主营产品分类包括:
1. 控制设备:如PLC(可编程逻辑控制器)、传感器、控制器等。
2. 组件:如继电器、开关、连接器等。
3. 医疗设备:如血压计、体温计、血糖仪等。
4. 社会基础设施:如交通信号控制系统、能源管理系统等。

OMRON的优势在于:
1. 技术创新:OMRON在自动化控制和电子设备领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:OMRON的产品以高品质著称,严格遵循国际标准进行生产和检测。
3. 全球布局:OMRON在全球设有多个研发中心和生产基地,能够快速响应各地市场需求。
4. 客户服务:OMRON提供全方位的技术支持和售后服务,帮助客户解决实际问题。

D4GS-N1T-5数据手册

厂牌 PDF简要描述 下载
OMRON/欧姆龙 限位开关 OMRON/欧姆龙 D4GS-N1T-5 D4GS-N1T-5数据手册

D4GS-N1T-5封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 212.274 ¥ 1793.7153
10+ $ 204.246 ¥ 1725.8787
25+ $ 200.4135 ¥ 1693.4941
库存: 0
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 0
