D4C-3324

产品分类: 限位开关
厂牌: OMRON/欧姆龙
产品描述: On-Mom SPDT 5.8N 50° 10000000Cycles 200000Cycles 4A(DC) 10° SPDT 导线安装,底座安装 40mm(长度)*50mm(高度)
供应商型号: Z7134-ND
供应商: Digi-Key
标准整包数: 1

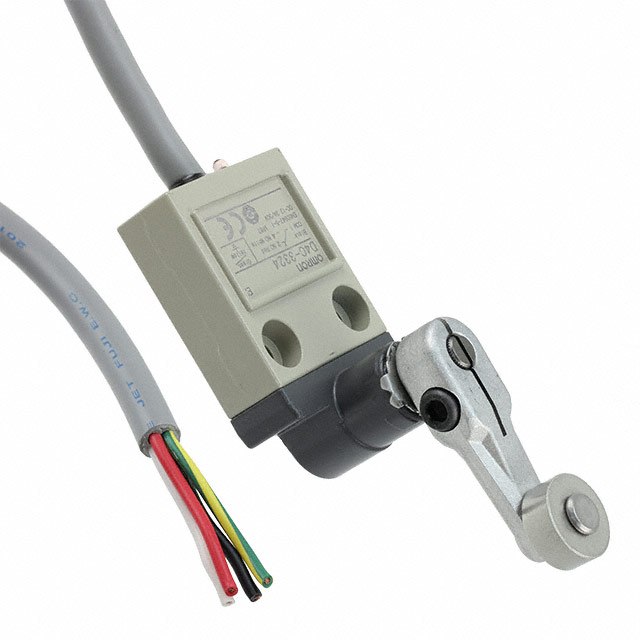

OMRON/欧姆龙 限位开关 D4C-3324

D4C-3324概述

    # Enclosed Switch D4C 技术手册

    产品简介


    基本介绍
    Enclosed Switch D4C 是一款紧凑型限位开关,具有高度密封性和结构紧凑的特点。它适用于多种工业环境,包括需要高防护等级的应用场景。产品型号D4C由多种组合组成,可以根据具体需求选择不同的操作杆类型、电缆规格以及电流负载能力。
    主要功能
    1. 密封性强:符合IP67标准的密封设计,能够有效防止灰尘和液体侵入。
    2. 多样化的电缆长度:提供3米和5米的电缆选项,确保灵活部署。
    3. 高可靠性:具备高机械和电气寿命,适合高频次操作环境。
    4. 适用领域广泛:广泛应用于机械制造、自动化设备、机器人系统等领域。

    技术参数


    以下是Enclosed Switch D4C的主要技术参数列表:
    | 参数类别 | 描述 |

    | 额定电压(交流) | 125 VAC / 250 VAC |
    | 额定电压(直流) | 12 VDC / 30 VDC |
    | 最大电流(交流) | 5 A(额定电压125 VAC)、4 A(额定电压30 VDC) |
    | 最大电流(直流) | 0.1 A(额定电压125 VAC)、0.1 A(额定电压30 VDC) |
    | 密封等级 | 符合IEC IP67标准 |
    | 工作温度范围 | -10°C 至 +70°C |
    | 工作湿度范围 | 35% 至 95% RH |
    | 接触电阻(初始值) | ≤250 mΩ |
    | 电气寿命(典型值) | ≥200,000 次切换 |
    | 机械寿命(典型值) | ≥10,000,000 次操作 |
    | 重量(带电缆) | 3米VCTF电缆:约360克;5米VCTF电缆:约540克 |

    产品特点和优势


    独特功能
    1. 高防护性能:达到IP67防护等级,能够在恶劣环境中长期稳定运行。
    2. 多样化配置:支持多种操作杆类型(如针状推杆、滚轮推杆等),满足不同应用场景需求。
    3. 长寿命设计:机械和电气寿命均远超同类产品,减少维护成本并提升可靠性。
    4. 认证齐全:通过全球主流安全标准认证(如EN、UL、CSA、CCC等)。
    市场竞争力
    Enclosed Switch D4C凭借其卓越的密封性能和多功能配置,在工业自动化设备中占据领先地位。相比其他品牌,D4C的耐用性和适用性使其成为苛刻环境下首选的限位开关解决方案。

    应用案例和使用建议


    典型应用场景
    1. 工业自动化设备:用于机械手的定位检测、传送带行程控制等。
    2. 机器人系统:作为关节限位开关,确保运动轨迹的安全性。
    3. 物流分拣设备:监控货物输送状态,触发分拣动作。
    使用建议
    - 安装位置:确保安装表面平整且无积水,避免影响密封效果。
    - 电缆管理:根据实际布线距离选择合适长度的电缆,避免过长或过短导致的操作不便。
    - 定期检查:建议每半年进行一次电气和机械性能检查,确保开关始终处于良好状态。

    兼容性和支持


    兼容性
    - 电缆类型:支持VCTF油阻抗电缆、SJT(O)电缆等多种电缆类型。
    - 接口适配:可直接连接ASi通信设备及预接线模型,简化安装流程。
    支持和服务
    OMRON为用户提供详尽的技术文档和技术支持服务,涵盖产品选型、安装指导和故障排查等内容。如有需要,可联系当地销售代表获取更多信息。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 开关无法正常动作 | 检查安装位置是否正确,重新调整位置。 |
    | 指示灯不亮 | 检查LED供电线路是否完好,确认接线无误。 |
    | 开关频繁损坏 | 核实工作环境是否超出产品额定温度或湿度范围,必要时改进安装条件。 |

    总结和推荐


    综合评估
    Enclosed Switch D4C以其卓越的密封性能、多样化配置和高可靠性,在工业自动化领域表现出色。无论是复杂的工业环境还是要求严苛的应用场景,D4C都能提供可靠保障。
    推荐结论
    对于需要高防护等级和长寿命的工业应用场景,Enclosed Switch D4C是一款值得信赖的选择。其广泛的适用性、易用性和支持服务使其成为市场上不可多得的优质产品。强烈推荐给需要高性能限位开关的客户群体。

D4C-3324参数

参数
执行器角度 10°
电流额定值 4A(DC)
电气寿命 200000Cycles
机械寿命 10000000Cycles
最小行程 50°
操作力 5.8N
开关功能 On-Mom
开关配置 SPDT
长*宽*高 40mm(长度)*50mm(高度)
通用封装 SPDT
安装方式 导线安装,底座安装
零件状态 在售
包装方式 散装

D4C-3324厂商介绍

OMRON(欧姆龙)是一家全球知名的自动化控制及电子设备制造商,总部位于日本。公司成立于1933年,由立石一真创立,最初以生产定时器和保护继电器起家。OMRON的产品广泛应用于工业自动化、医疗设备、社会基础设施等领域。

OMRON的主营产品分类包括:
1. 控制设备:如PLC(可编程逻辑控制器)、传感器、控制器等。
2. 组件:如继电器、开关、连接器等。
3. 医疗设备:如血压计、体温计、血糖仪等。
4. 社会基础设施:如交通信号控制系统、能源管理系统等。

OMRON的优势在于:
1. 技术创新:OMRON在自动化控制和电子设备领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:OMRON的产品以高品质著称,严格遵循国际标准进行生产和检测。
3. 全球布局:OMRON在全球设有多个研发中心和生产基地,能够快速响应各地市场需求。
4. 客户服务:OMRON提供全方位的技术支持和售后服务,帮助客户解决实际问题。

D4C-3324数据手册

厂牌 PDF简要描述 下载
OMRON/欧姆龙 限位开关 OMRON/欧姆龙 D4C-3324 D4C-3324数据手册
